КТМС (Кабель термопарный с минеральной изоляцией в стальной оболочке)

ХА Хромель и Алюмель

2   4

0.02   0.05  0.06  0.1   0.18   0.3   0.32   0.35   0.43 0.5   0.6   0.65   0.9   1.17

В данном разделе вы можете купить кабели термопарные КТМС, предназначенные для изготовления кабельных термоэлектрических преобразователей (термопар), которые используются для измерения температуры: от -60°С до +600°С — с жилами из сплава хромель Т и копель (КТМС ХК); от -60°С до +800°С (до 1300°С с оболочкой из специальной жаропрочной стали)— с жилами из сплава хромель Т и алюмель (КТМС ХА) или жилами из сплава нихросил  и нисил (КТМС НН).

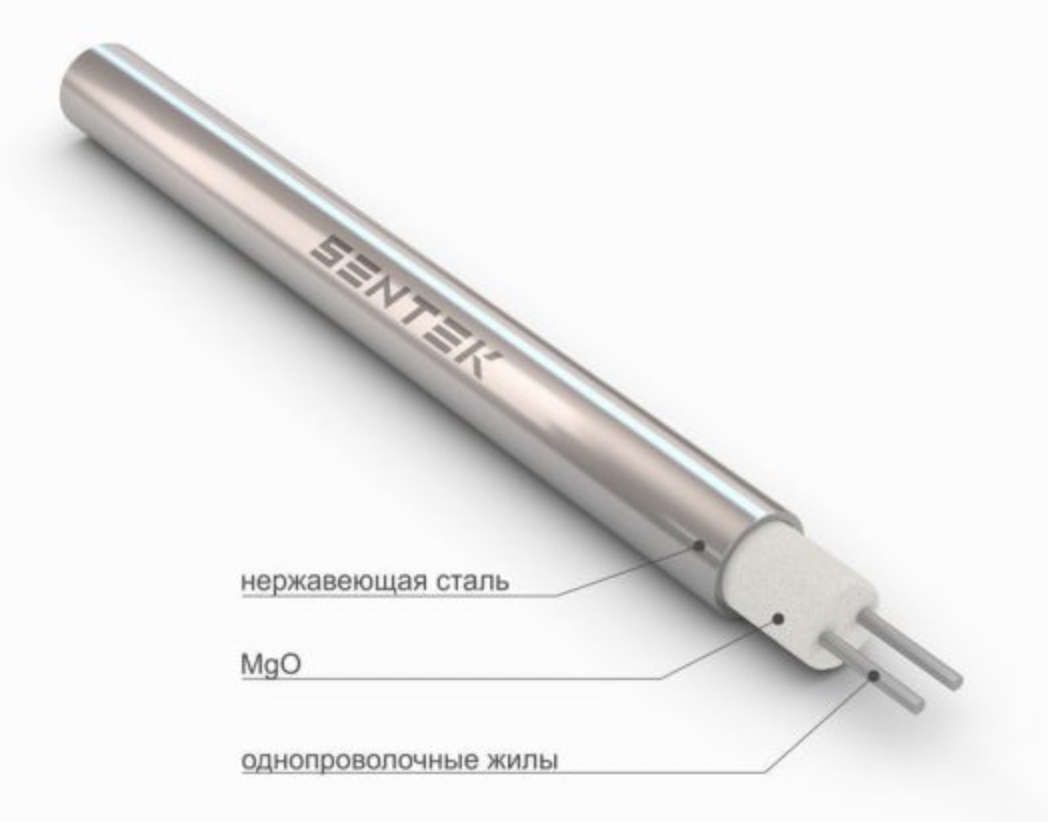

Кабель термопарный КТМС изготавливается в оболочке из нержавеющей стали (08Х18Н10Т, 12Х18Н10Т, ХН78Т, ХН45Ю, AISI 310, AISI 316, Инконель 600 и др.) с минеральной изоляцией из оксида магния MgO. Токопроводящая часть представляет собой две или четыре однопроволочные жилы, проложенные параллельно. Материалом изготовления жил может служить хромель и алюмель (тип ХА), хромель и копель (тип ХК), нихросил и нисил (тип НН), железо и константан (тип ЖК), медь и константан (тип МКн).

В зависимости от потребностей, в нашем каталоге вы сможете подобрать кабель КТМС с сечением жил от 0,02 до 1,5 мм2. Продукция предназначена для изготовления термоэлектрических преобразователей, способных измерять температуру в диапазоне от -60°С вплоть до +1000°С* и даже 1300°С* (* - с оболочкой из специальных жаропрочных марок стали).

При эксплуатации в нормальных условиях кабель способен выдержать однократный изгиб на 180° вокруг элемента в форме цилиндра, если его диаметр в 5 раз превышает диаметр самого кабеля.

Кабельный завод компании «Сентек» изготовит под заказ кабель КТМС в любых объемах, но минимальная партия составляет 200 метров (толеранс при изготовлении +-20%).

Кабели изготавливаются в соответствии с ТУ 16-505.757-75, ТУ 16-705.036-77, ТУ 16.К03-41-2004 и ТУ 3567-003-97927353-2013. Возможно изготовления нестандартного кабеля КТМС (по вашему ТУ или ТЗ).
