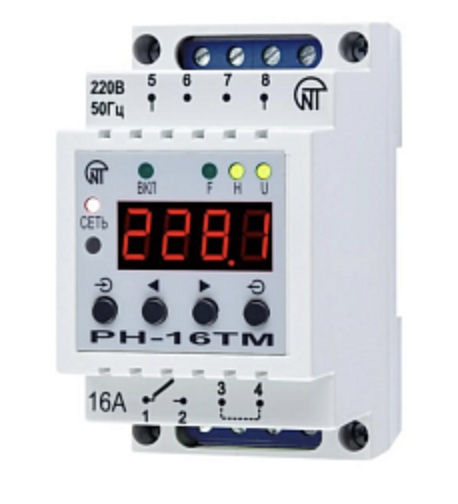

Суточно-недельный таймер РН-16ТМ

Универсальное реле РН-16ТМ совмещает в себе функции:

• реле напряжения;
• фотореле;
• реле реального времени;

 Максимальное количество программируемых событий в режиме таймер до 420.

 Коммутирует нагрузку до 16 А непосредственно, свыше 16 А - контактами магнитного пускателя.

 Таймер обеспечивает работу в двух независимых программируемых наборах команд, в пяти рабочих режимах и четырех временных режимах.

 Имеет энергонезависимую память, что позволяет сохранять программируемые параметры в случае пропадания питания. С высокой эффективностью может быть использовано для систем ГВС, управления климатом, освещением, в агротехнике, а также в системах "умный дом".

• включения/отключения нагрузки согласно установленных пользователем времен включения/отключения;
• отключения нагрузки при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети;
• включения/отключения нагрузки согласно установленным пользователем уровням освещенности.

  Реле обеспечивает работу в следующих режимах:

•  недельный таймер;

•  реле напряжения;

•  фотореле;

•  недельный таймер с контролем напряжения;

•  фотореле с контролем напряжения.

  Светодиоды на лицевой панели устройства индицируют:

•  наличие напряжения в сети;

•  состояние нагрузки (включена/отключена);

•  режим работы реле.

 Четырехразрядный семисегментный индикатор, в зависимости от выбранного режима, индицирует:

•  текущее время;

•  текущее значение напряжения в сети;

•  уровень освещенности;

•  поочередно текущее время и значение напряжения в сети;

•  поочередно уровень освещенности и текущее значение напряжения в сети.

 Фотодиод, контролирующий уровень освещенности, установлен на лицевой панели устройства.

 Выходные контакты реле РН-16ТМ могут непосредственно коммутировать мощность нагрузки до 3,5 кВт (16А). При необходимости коммутировать большую мощность, необходимо использовать магнитный пускатель.

 Меню устройства позволяет:

•  выбрать режим работы;

•  выбрать и изменить набор параметров;

•  очистить текущий набор параметров;

•  просмотреть список событий;

•  создать список событий;

•  установить текущее время;

•  установить время включения и отключения нагрузки;

•  установить день недели;

•  установить порог минимально допустимого значения напряжения;

•  установить порог максимально допустимого значения напряжения;

•  установить время срабатывания отключения нагрузки по верхнему порогу напряжения;

•  установить время срабатывания отключения нагрузки по нижнему порогу напряжения;

•  установить время срабатывания отключения нагрузки после восстановления параметров сети;

•  установить порог освещенности.

  При пропадании сетевого напряжения встроенный аккумулятор обеспечивает хранение установленных параметров в течении одного месяца.
