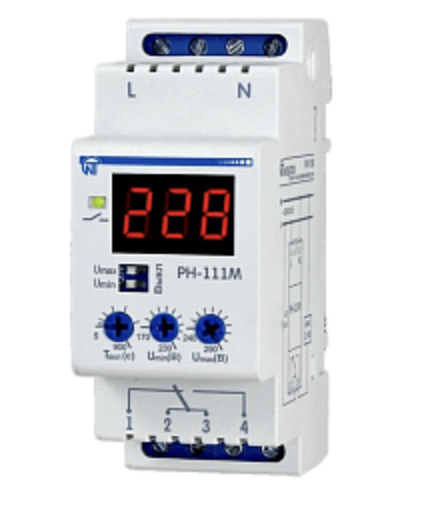

Однофазное реле напряжения РН-111М

Характеристики:

Номинальное напряжение: 220/230 В

Индикация: Светодиоды, индикатор

Максимальный ток нагрузки: 16 А

Сечение проводов для подключения к клеммам: 0,3 – 3,3 мм2

Отключение контроля Umin/Umax: Да

Габаритные размеры, HхBхL: 90х36х64,5

Масса, не более: 0,1 кг

Гарантия: 10 лет

Реле напряжения РН-111М предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.

Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.

Реле может работать в четырех независимых режимах:

• реле напряжения;
• реле минимального напряжения;
• реле максимального напряжения;
• реле времени с задержкой на включение.

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:

• текущее действующее значение напряжения;
• точное значение устанавливаемого параметра;
• время автоматического повторного включения (АПВ);
• аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:

• порог срабатывания по максимально допустимому значению напряжения;
• порог срабатывания по минимально допустимому значению напряжения;
• задержку времени включения нагрузки после восстановления параметров сети.
