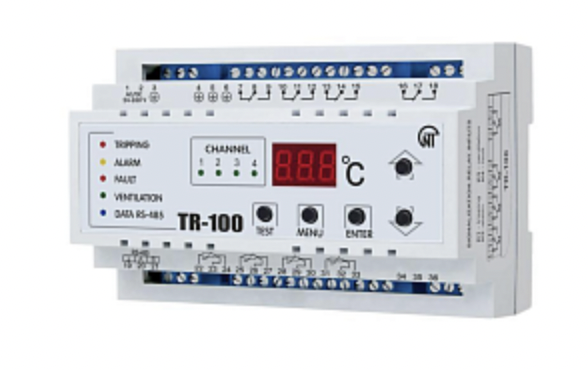

Цифровое температурное реле TР-100

ТР-100 предназначен для измерения и контроля температуры устройства по четырем датчикам PT100, подключаемым по двух - или трехпроводной схеме, с последующим отображением температуры на дисплее и выдачей сигналов тревоги при выходе каких либо параметров за установленные пределы.

Может применяться для защиты:

• двигателей и генераторов;
• трехфазных сухих трансформаторов с дополнительным контролем температуры сердечника или окружающей среды.

ТР-100 имеет универсальное питание и может использовать любое напряжение от 24 до 255 В, независимо от полярности.

В качестве датчиков температуры ТР-100 может использовать следующие типы:

• PT100 – платиновый датчик с номинальным сопротивлением 100 Ом, при 0 °С;
• PT1000 – платиновый датчик с номинальным сопротивлением 1000 Ом, при 0 °С;
• KTY83 – кремниевый датчик с номинальным сопротивлением 1000 Ом, при 25 °С;
• KTY84 – кремниевый датчик с номинальным сопротивлением 1000 Ом, при 100 °С;
• PTC (1, 3, 6 последовательное включение) холодное сопротивление датчика 20-250 Ом.

Характеристики:

Диапазон температур: от - 40 до +240

Исполнение: Дин-рейка

К-во измеряемых зон: 4

К-во реле: 4

Назначение: Защита сухих трансформаторов

Тип датчиков: РТ100, PT1000, KTY83, KTY84, PTC

Габаритные размеры, мм: 90 х 139 х 63

Масса, кг: не более 0,370

Гарантия: 10 лет
