Комплексное решение для проведения поверки, калибровки и ремонта СИ температуры
- автоматизация процесса поверки и калибровки до 8 СИ температуры
- модульная система встраиваемого оборудования и эталонов
- широкая область применения метрологического стенда.
Метрологические стенды серии METROL (МЕТРОЛ) для поверки, калибровки и ремонта СИ температуры изготавливаются по индивидуальным техническим требованиям заказчика.
Метрологический стенд предназначен для проведения поверки:
- термопреобразователей сопротивления в соответствии с ГОСТ 8.461-2009;
- термоэлектрических преобразователей в соответствии с ГОСТ 8.338-2002;
- термопреобразователей с унифицированным токовым выходным сигналом и/или цифровым сигналом HART, в соответствии с технической документацией заводов-изготовителей и методиками поверки.

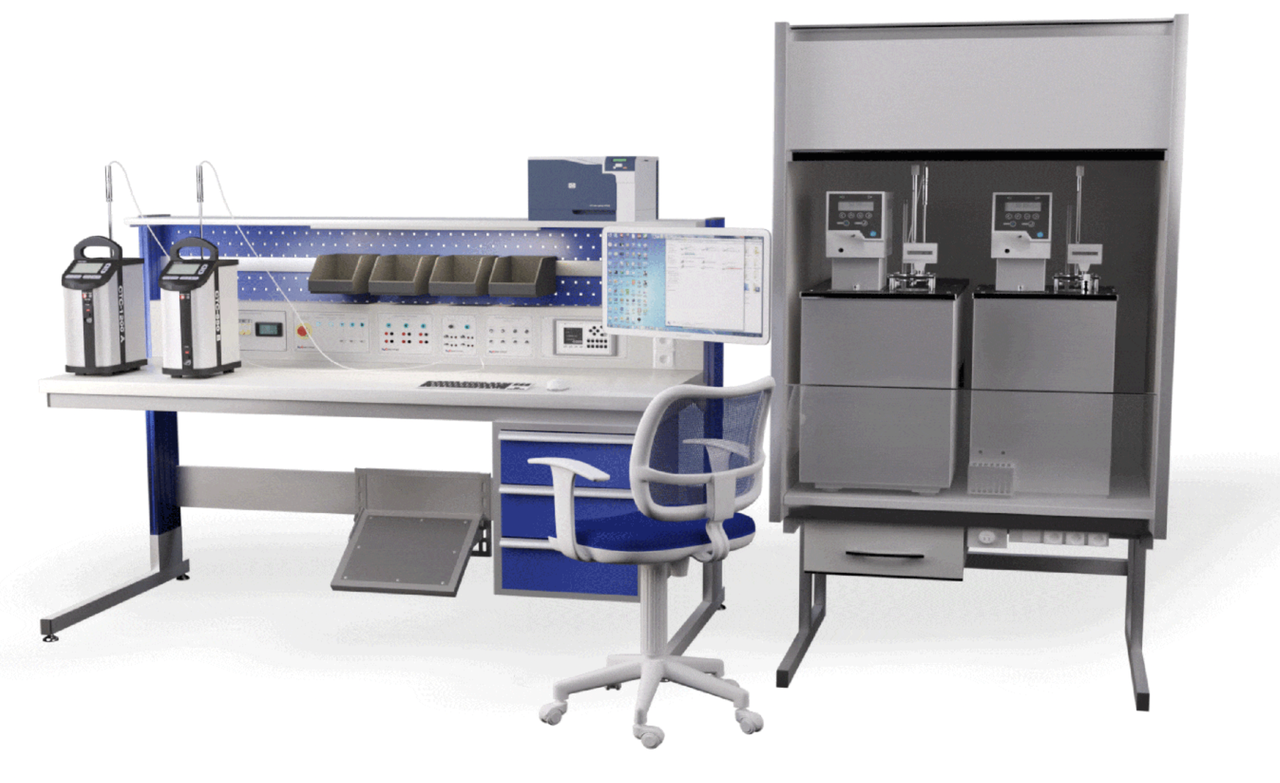

Рабочее место состоит из стола с каркасом из алюминиевого профиля с возможностью регулирования высоты антистатической столешницы, покрытой специальным материалом устойчивым к механическим и химическим воздействиям. В комплектацию рабочего места также может входить подвесная или подкатная тумба с выдвижными ящиками, полки для приборов и оборудования, светильник для освещения поверхности стола и т.д. На стол устанавливается приборная полка для приборов и функциональных панелей.
В состав метрологических стендов серии METROL (МЕТРОЛ) для поверки, калибровки и ремонта СИ температуры, входят следующие функциональные панели:
Панель включения стенда с индикатором питания
Панели питания 12/24/36 В + HART-модем
Панель проверки реле (для реле температуры и термометров с электрическими контактами)
Панель прецизионного многоканального мультиметра Метран-514ММП
Панель источника питания АКИП-1141
По требованию заказчика стенды могут быть дополнительно оснащены следующими панелями и другим вспомогательным оборудованием:
Панель мультиметра Keysight 34450A
Панель мультиметра Fluke 8846A
Панель мультиметра Fluke 8846A со встроенной мерой сопротивления
Панель калибратора Fluke 7526A
Панель магазина сопротивлений ПрофКиП Р4834-М1
Панель магазина сопротивлений Sonel 6-01/1
Паяльная станция, комплект антистатический, комплект инструментов для ремонта СИ.
Перечень панелей может быть дополнен по согласованию с заказчиком.
В качестве оборудования для воспроизведения температуры мы предлагаем использовать криостаты, термостаты, печи, калибраторы температуры:
Источники воспроизведения температуры | Диапазон регулирования температуры | Нестабильность поддержания установленной температуры | Неоднородность температурного поля в рабочей зоне | Погрешность эталонного термометра |
Криостат КР-190 | -190…-60 °С | -190…-60 °С | -190…-60 °С | - |
Термостат жидкостный низкотемпературный ТЕРМОТЕСТ-05 | -80...+30 °С | ±0.02 °С | ±0.02 °С | - |
Термостат жидкостный низкотемпературный ТЕРМОТЕСТ-100-40 | -40...+105 °С | ±0.01 °С | ±0.01 °С | - |
Термостат жидкостный высокотемпературный ТЕРМОТЕСТ-300 | +95...+300 °С | ±0.01 °С | ±0.01 °С | - |
Сухоблочный калибратор температуры серии RTC-159B, RTC-159C |
100 ... +155°С | ±0.03 °С | ±0.03 °С | ±0,06 °С |
Сухоблочные калибраторы температуры серии RTC-700B, RTC-700C |
+33…+700 °С | ±0.02 °С | ±0.02 °С | ±0,11 °С |
Сухоблочный калибратор температуры серии СТС-1200А |
+300...+1205 °С | ±0.1 °С | ±0.1 °С | ±0.2 °С |
Малоинерционная трубчатая печь МТП-2МР | +100...+1200 °С | ±0.1 °С | ±0.1 °С | - |
Высокотемпературная печь ВТП-1600-1 | +300...+1600 °С | ±0.4 °С | ±0.4 °С | - |
Для обеспечения безопасной работы применяют вытяжные лабораторные шкафы. Шкаф представляет собой вытяжную камеру с подвижным прозрачным передним экраном и химически стойкой поверхностью-столешницей, установленную на жесткое основание. В основании вытяжного шкафа находится тумба для хранения вспомогательных принадлежностей.
В качестве эталонных приборов при поверке и калибровке средств измерения температуры мы предлагаем:
Эталонные приборы | Диапазон измерения температуры | Длина монтажной части | Разряд |
Преобразователь термоэлектрический платинородий-платиновый эталонный ППО |
+300 ... +1200 °C | 1000 мм, 1250 мм, 1600 мм | 1, 2, 3 |
Преобразователь термоэлектрический платинородий-платиновый эталонный ТППО |
+300 ... +1200 °C | 1000 мм, 1250 мм, 1600 мм | 1, 2, 3 |
Преобразователь термоэлектрический платинородиевый эталонный ПРО |
+600 ... +1800 °C | 1250 мм, 1600 мм | 1, 2, 3 |
Эталонный термометр сопротивления ЭТС | -196 ... 0 °C, 0 ... +420 °C, 0 ... +660 °C | 670 мм |
