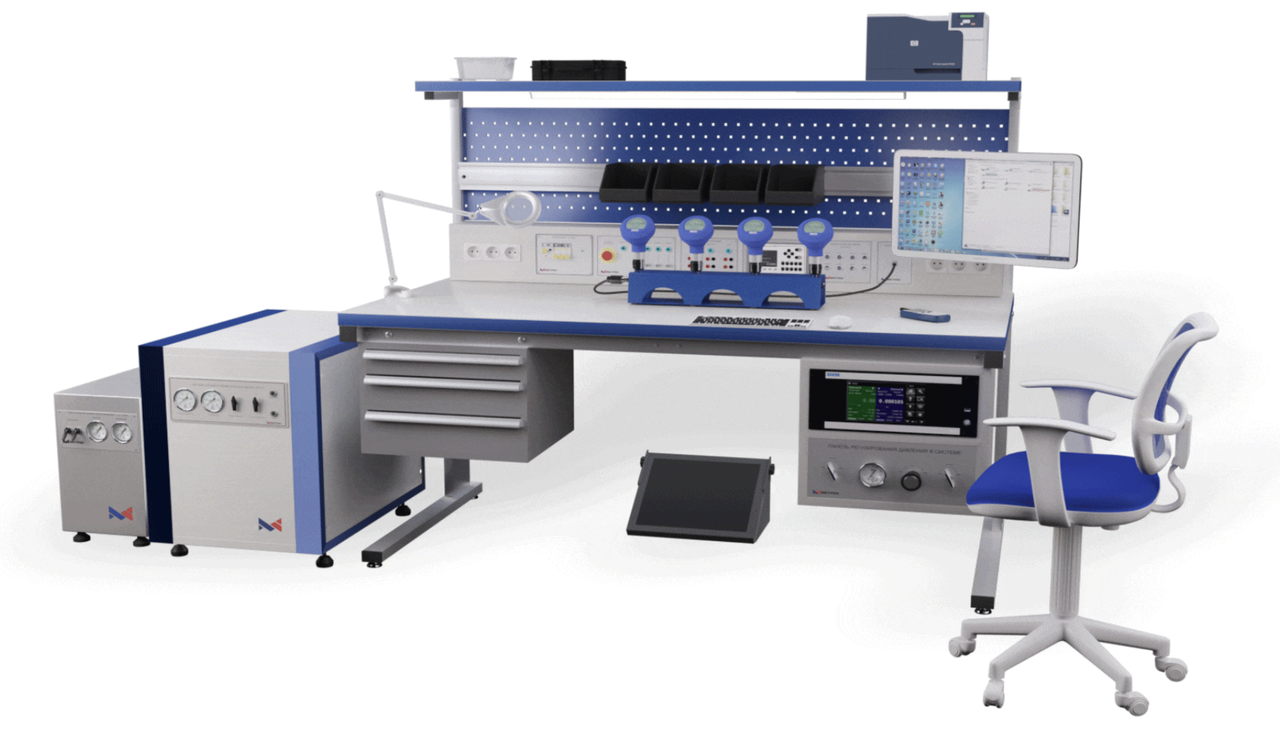

Метрологический стенд для поверки, калибровки и ремонта СИ давления

Комплексное решение для проведения поверки, калибровки и ремонта СИ давления
- автоматизация процесса поверки и калибровки
- широкие возможности применения встраиваемого оборудования и приборов
- широкая область применения метрологического стенда.

Метрологические стенды серии METROL (МЕТРОЛ) для поверки, калибровки и ремонта СИ давления изготавливаются по индивидуальным техническим требованиям заказчика.

Мы предлагаем несколько вариантов изготовления стендов:
- стенды с автоматизированным процессом поверки СИ давления
- стенды с ручным воспроизведением давления при поверке СИ давления

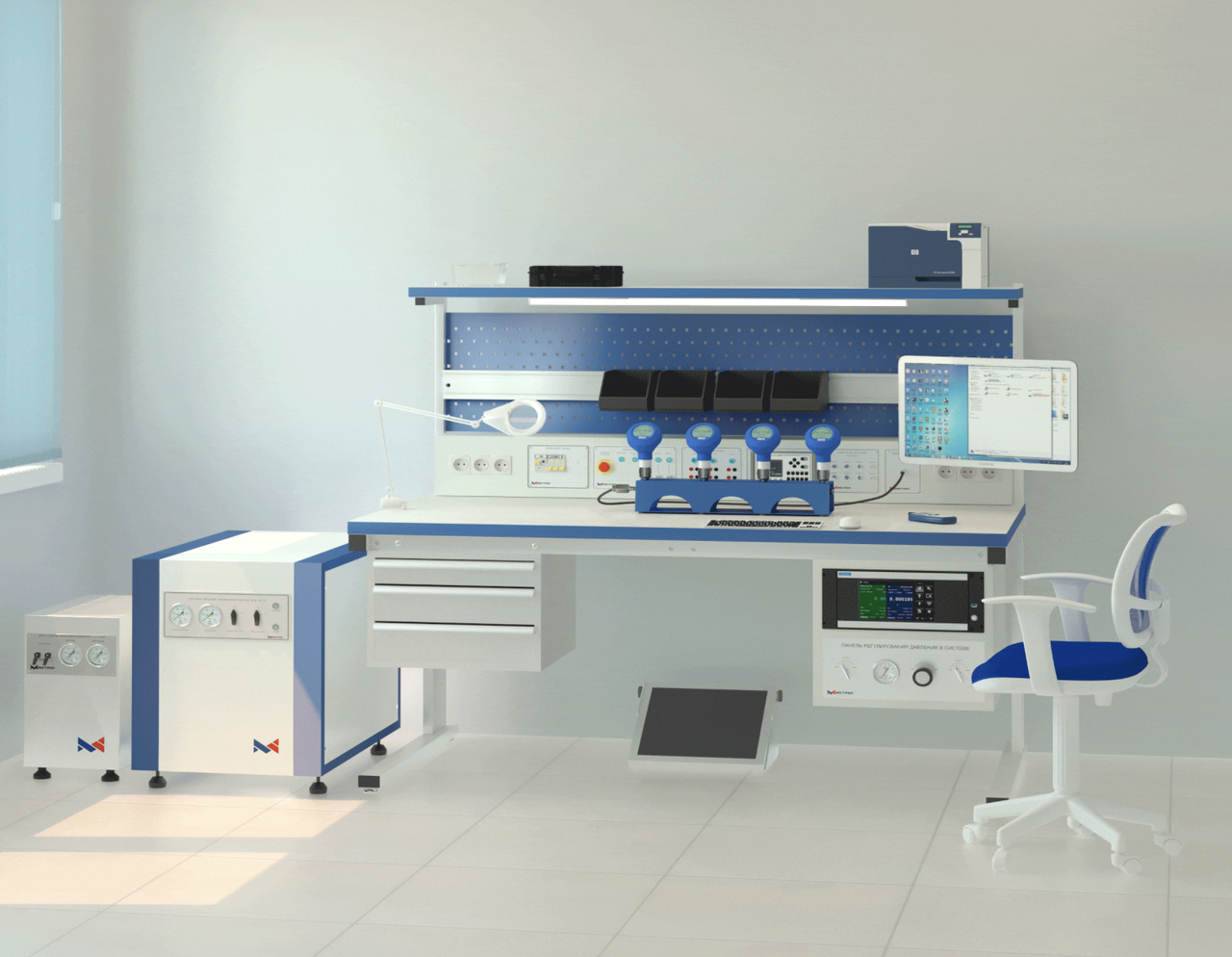

Рабочее место состоит из стола с каркасом из алюминиевого профиля с возможностью регулирования высоты антистатической столешницы, покрытой специальным материалом устойчивым к механическим и химическим воздействиям. В комплектацию рабочего места также может входить подвесная или подкатная тумба с выдвижными ящиками, полки для приборов и оборудования, светильник для освещения поверхности стола и т.д. На стол устанавливается приборная полка для оборудования и функциональных панелей.

В качестве источника давления мы предлагаем использовать:
- системы пневматического питания METROL
- гидравлические помпы и прессы METROL

Системы пневматического питания METROL позволяют поддерживать давление до 25 МПа, разряжение до - 0,097 МПа.
Гидравлические помпы и прессы METROL позволяют задавать давление до 250 МПа.

В автоматизированном режиме регулирование и воспроизведение давления в стенде осуществляется калибратором-контроллером давления. В наших стендах мы применяем контроллеры всемирно известной компании MENSOR (входит в группу компаний WIKA Alexander Wiegand SE & Co. KG).
      Контроллер давления модели CPC4000 воспроизводит давление в диапазоне от  -0,1 до 21 МПа
      Контроллер давления модели CPC6050 воспроизводит давление в диапазоне от  -0,1 до 21 МПа
      Контроллер давления модели CPC8000 воспроизводит давление в диапазоне от  -0,1 до 40 МПа
      Контроллер давления модели CPC7000 воспроизводит давление в диапазоне от  -0,1 до 70 МПа

В стендах с ручным воспроизведением давления мы применяем встраиваемые в стенд пневматические панели регулирования давления в диапазоне от -0,1 до 25 МПа, гидравлические помпы и прессы METROL с заданием давления от 0 до 250 МПа, и универсальные пневматические стойки METROL 400, с возможностью регулирования значений разряжения и давления от -0,095 до 25 МПа.

В состав стендов серии METROL (МЕТРОЛ) для поверки, калибровки и ремонта СИ давления, также могут входить следующие функциональные панели:
      Панель включения стенда с индикатором питания
      Панель включения стенда с управлением системой пневматического питания
      Панели питания 12/24/36 В + опционально HART-модем
      Панель проверки реле и контактов ЭКМ
      Панель ручного регулирования давления (до 25 МПа)
      Панель выхода калибратора-контроллера давления (до 4 портов)

Стенды по техническим требованиям заказчика оснащаются панелями со встраиваемыми приборами и эталонами:
   Панель калибратора МЕТРАН-514
   Панель источника питания АКИП-1141
   Панель мультиметра Keysight 34450A
   Панель мультиметра Fluke 8846A
   Панель мультиметра Fluke 8846A с мерой сопротивления
   Панель калибратора Fluke 7526A
   Панель осциллографа Keysight DSOX2012A
   Панель магазина сопротивлений ПрофКиП Р4834-М1
   Панель магазина сопротивлений Sonel 6-01/1

Перечень панелей может быть дополнен по согласованию с заказчиком.
По требованиям заказчика, мы можем использовать в изготовлении приборы и эталоны, ранее приобретенные заказчиком.
