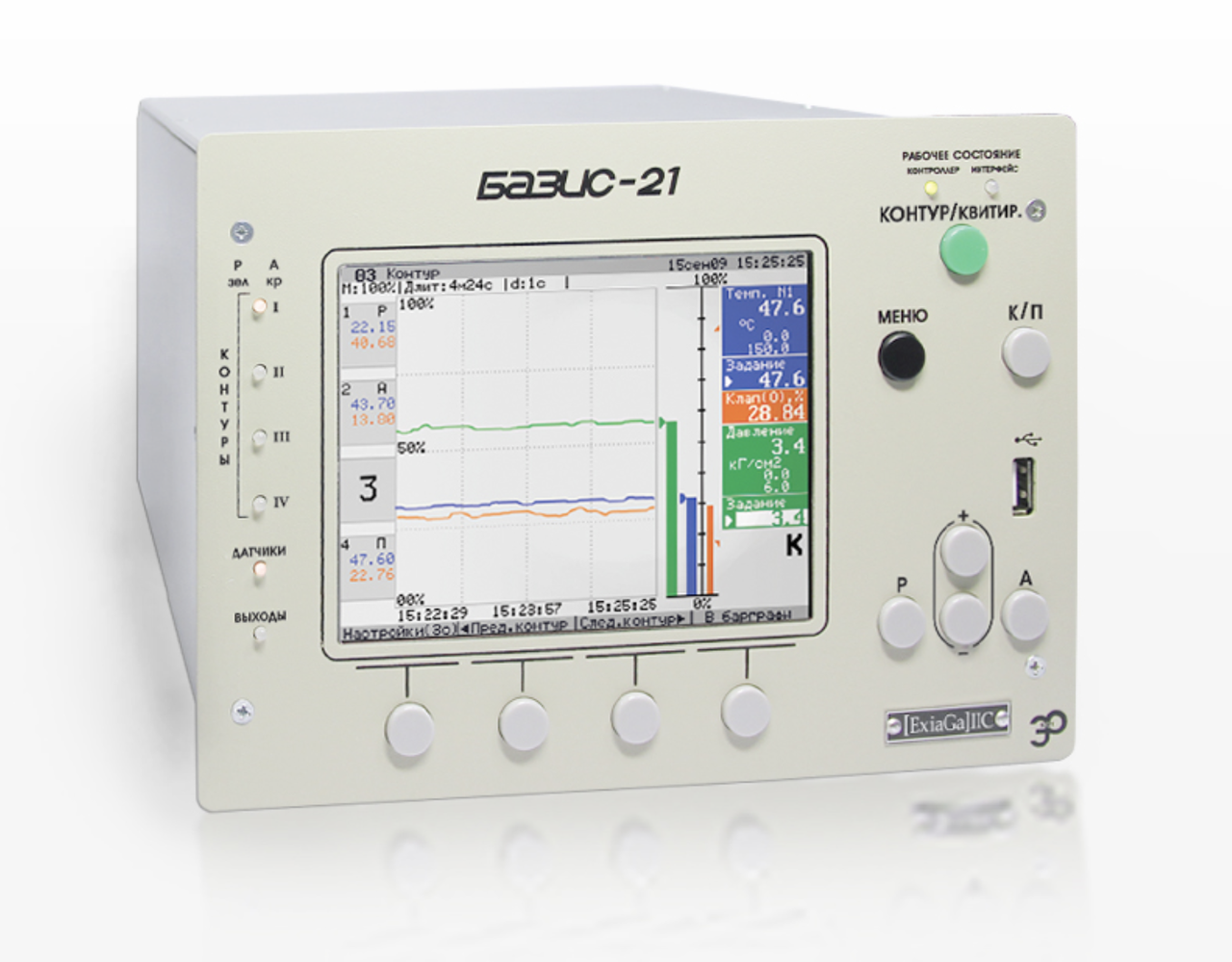

Многофункциональный промышленный регулирующий контроллер с цветным ЖКИ и функцией регистрации технологической информации
Краткие характеристики
Предназначен для приема и логической обработки сигналов от различных типов датчиков, циклического и дискретного управления, ПИ-/ПИД-регулирования, предупреждения оператора о нарушениях световыми и звуковыми сигналами и ведения архива событийКонтроллер выпускается со встроенными барьерами искрозащиты (маркировка — [Ex ia Ga]IIC) и в общепромышленном исполнении
Изготавливается в соответствии с ТУ 4210—007—35846590—01
Информационные характеристики:
Количество входных каналов: | |
— аналоговых | 8/16/24 |
— дискретных | 8-56 |
Количество выходных каналов: | |
— аналоговых | 4/8/12/16 |
— дискретных | 4-34 |
Количество расчетных каналов | 24 |
Количество контуров регулирования простых/каскадных | 4/4 |
Поддерживаемые градуировки:
Токовый вход с питанием от контроллера | 0-20 мА, 4-20 мА, 0-5 мА, 1-5 мА |
Токовый вход с внешним питанием | 0-20 мА, 4-20 мА, 0-5 мА, 1-5 мА |
Вход напряжения постоянного тока | 0-100 мВ, 0-1 В, 1-5 В, 0-10 В |
Термопарный вход | L, K, N, B, S, R, A-1, A-2, A-3, E, T, J |
Вход термопреобразователя сопротивления 3‑х/4‑х проводный | 10П, Pt10, 50П, Pt50, 100П, Pt100, 10М, 50М, 100М, 100Н |
Частотно-импульсный вход (электроконтактный) | 1-100 Гц |
Токовый выход с питанием от контроллера | 4-20 мА |
Экран и визуализация:
Индикатор: | |
— тип дисплея | TFT ЖКИ |
— диагональ, дюймов | 5,7 |
— размер, точек | 640х480 |
Тренды: | |
— максимальное количество | 72 |
— объем памяти, млн. точек | 24 |
— дискретность опроса, с | 0,5 — 300 |
— длительность хранения, сут. | 1 — 360 |
Управление и сигнализация:
— управление | Кнопочное |
— конфигурирование контроллера с передней панели | Да (за исключением мнемосхем и паролей) |
— световая сигнализация | ЖКИ |
— встроенная звуковая сигнализация | Да |
Архивы:
Хозучетная статистика | Да |
Максимальный размер архива событий | 1000 |
Связь с внешними устройствами:
Количество интерфейсов: | |
— RS-485 | 2 |
— Ethernet | 1 |
— USB | 1 |
Поддерживаемые протоколы | БАЗБАС, MODBUS RTU/TCP |
Надежность, метрология:
Уровень полноты безопасности | УПБ1 |
Средняя наработка на отказ, ч | 110 000 |
Межповерочный интервал, лет | 4 |
Монтажные характеристики:
Вид монтажа | Щитовой |

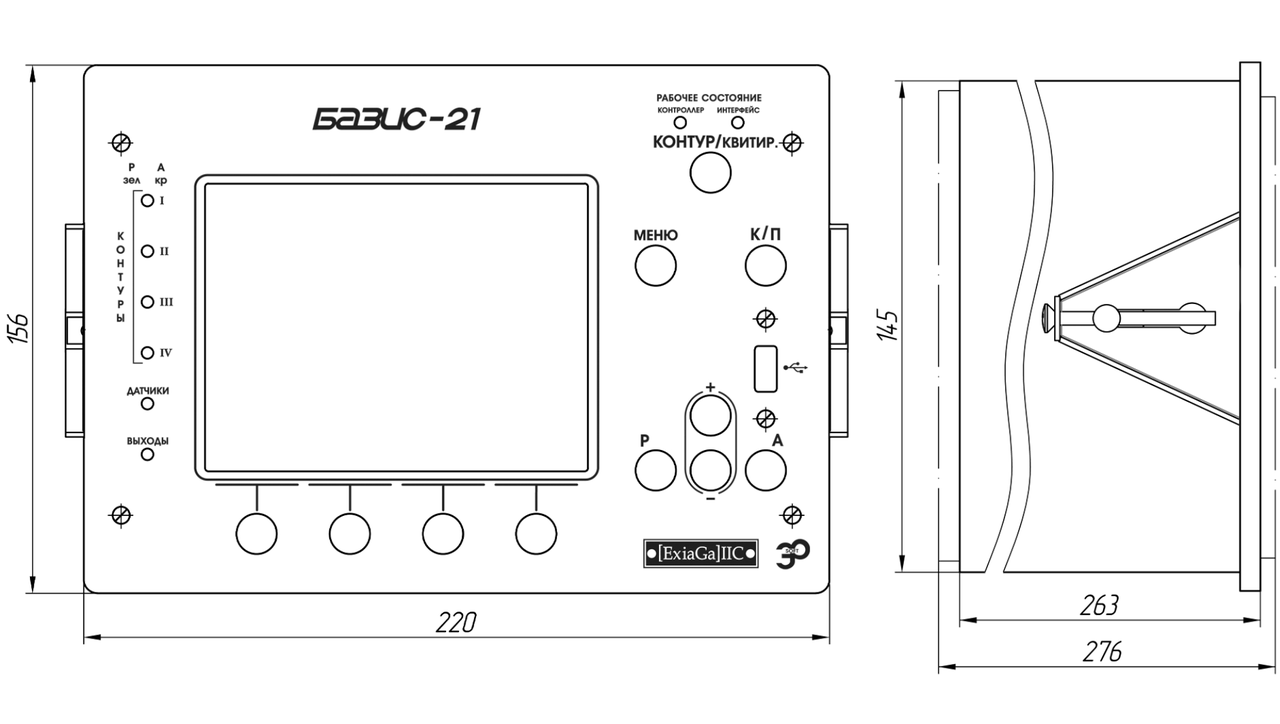

Габаритные размеры, мм: | |
— высота | 156 |
— ширина | 220 |
— глубина | 276 |
Максимальная масса, кг | 5 |
Питание и потребляемая мощность: | |
— напряжение питания, В | ~220 |
— максимальная потребляемая мощность, Вт | 50 |
Условия эксплуатации:
Степень защиты от попадания внутрь твердых тел, пыли и влаги: | |
— передняя панель | IP20 |
— корпус | IP20 |
Температура окружающего воздуха при эксплуатации, °С | +5..+40 |
Характеристики
Основные | |
---|---|
Производитель | S&R |
Информация для заказа
- Цена: Цену уточняйте
