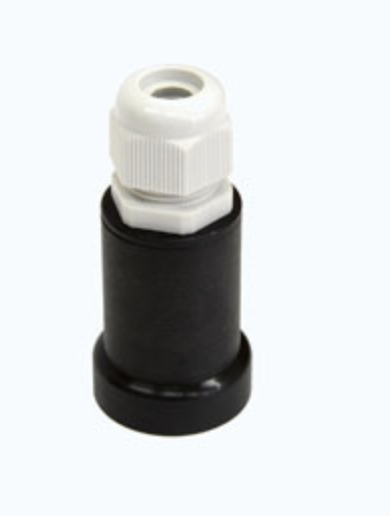

Переходная втулка для HygroGen 2

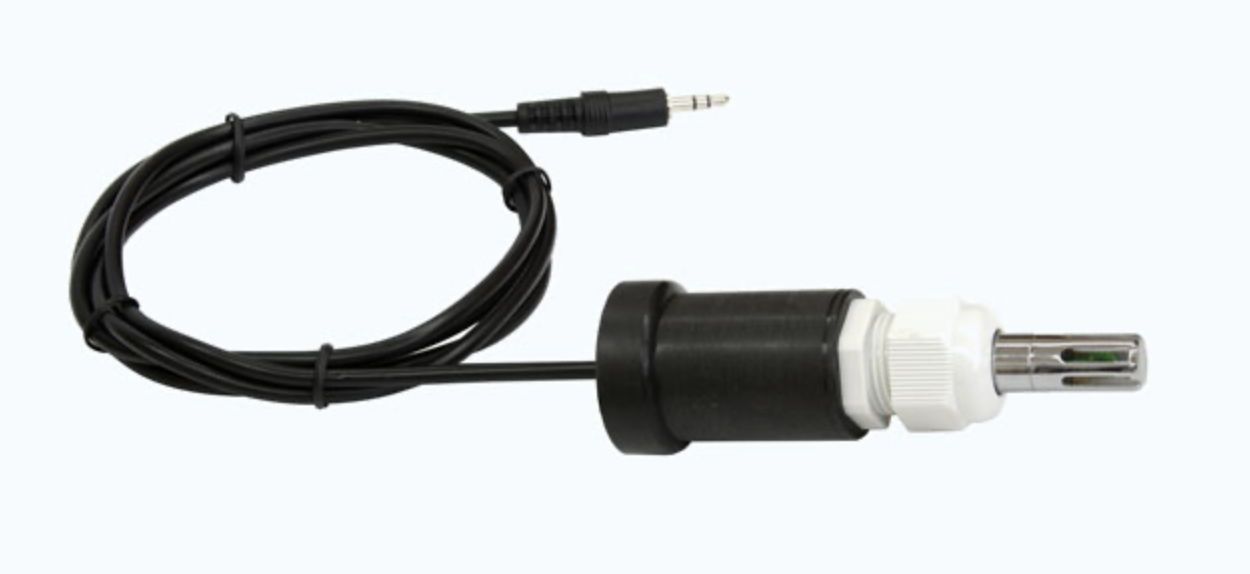

Переходная втулка предназначена для установки  измерительных преобразователей термогигрометров ИВА-6А, ИВА-6Н, измерительных преобразователей ДВ2ТСМ (исполнение А, Б и ГМ) в рабочую камеру генератора влажного воздуха "Hygrogen-2" при юстировке и поверке.
Переходная втулка предназначена для установки в отверстие ∅30мм.


В соответствии с РТ-МП-6110-448-2019 «ГСИ. Термогигрометры ИВА-6. Методика поверки»:





"Таблица 1. Средства поверки.
... Втулка переходная для для установки выносных зондов термогигрометров ИВА-6А, ИВА-6Н и измерительных преобразователей ДВ2ТСМ исполнений А, Б, АК, ГМ в порт рабочей камеры генератора влажного воздуха «HygroGen» при юстировке и поверке (ЦАРЯ.746612.009)"

  "5.1.7 установка выносных зондов термогигрометров ИВА-6А(Н) и измерительных преобразователей ДВ2ТСМ исполнений А, 5Т-5П-АК и Б (с длиной преобразователя 80 мм) в генератор с использованием штатных втулок не может быть выполнена с соблюдением требований пункта «Установка гигрометров в измерительную камеру» руководства по эксплуатации на HygroGen (требование по обеспечению глубины погружения от 20 до 140 мм от внутреннего среза зажима). Для установки перечисленных выносных зондов и измерительных преобразователей требуется использовать втулку переходную для установки измерительного преобразователя в генератор влажного газа «HygroGen» при юстировке и поверке (ЦАРЯ.746612.009) производства ООО НПК «МИКРОФОР»."

"5.1.11 измерительные преобразователи (выносные зонды) поверяемых термогигрометров должны быть установлены в порты рабочей камеры эталонного генератора с помощью переходной втулки (при необходимости), указанной в таблице 1"
