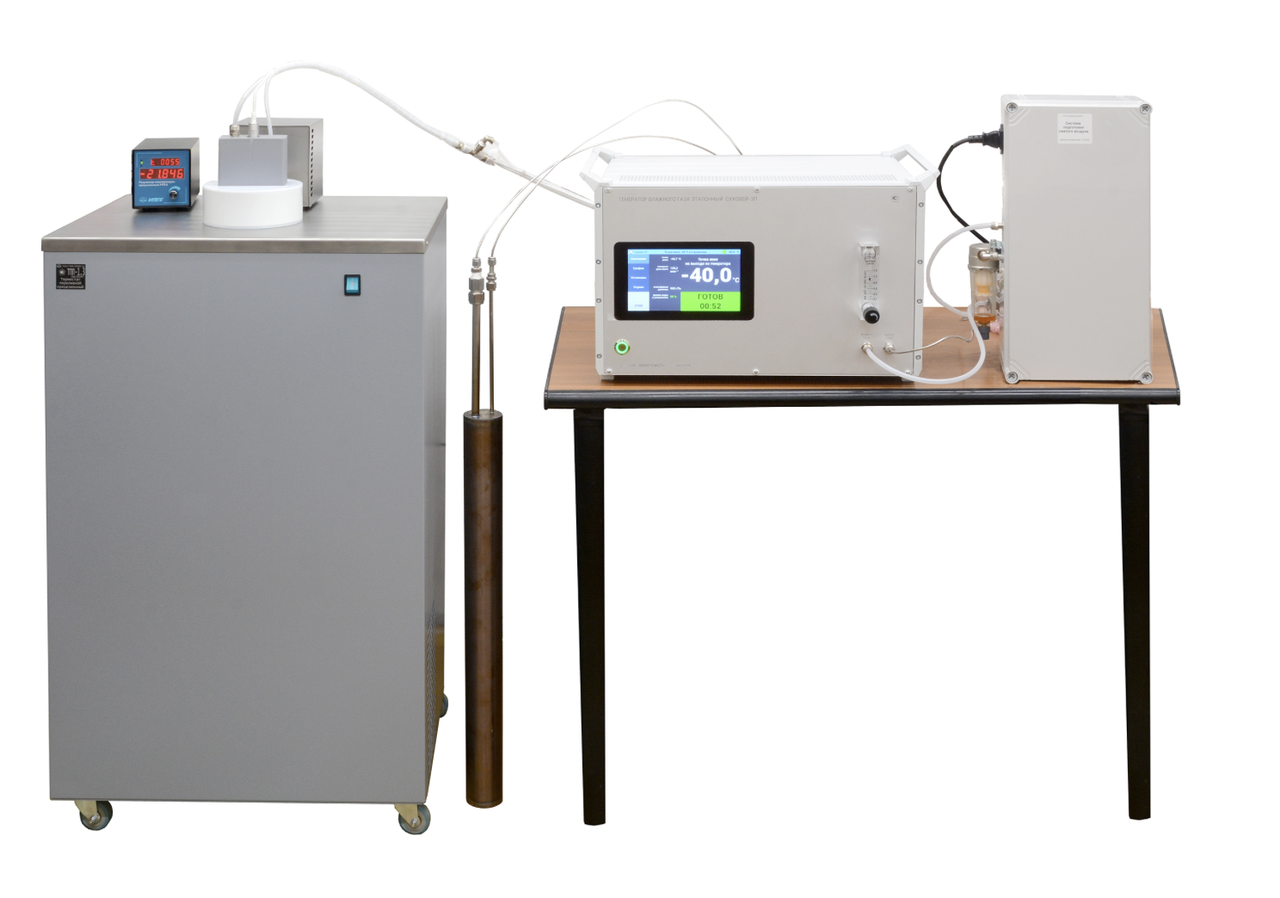

Генератор Суховей-3П предназначен для воспроизведения задаваемых значений температуры точки росы (инея) в парогазовых смесях методом двух температур, двух давлений и их комбинаций. Генератор является рабочим эталоном 1-го разряда в соответствии с приказом Росстандарта №2415 от 21.11.2023 и может применяться для градуировки и поверки гигрометров проточного и (при условии оснащения рабочей камерой) погружного типа при выпуске их из производства или ремонта, в процессе эксплуатации или после хранения.
Принцип работы генератора основан на совместном использовании методов двух температур и двух давлений, заключающимся в насыщении газа влагой в насытителе при контролируемых значениях давления и температуры с последующим их изменением до давления и температуры в измерительной камере с исследуемыми преобразователями гигрометров.
Основные особенности
· Воспроизведение точки росы (инея) основано на фундаментальном физическом принципе – фазовом равновесии. Для работы генератора не требуется контрольный гигрометр.
· Полностью автоматизированный режим установки и поддержания заданного значения точки росы (инея).
· Управление генератором может осуществляться либо с использованием встроенного модуля управления и индикации, либо от персонального компьютера.
· В комплект поставки генератора входит термостат жидкостной переливной прецизионный ТПП-1.3.
Основные технические характеристики
Диапазон воспроизведения точки росы (инея) |
от -80 до +20°С |
Пределы допускаемой абсолютной погрешности |
|
Время установления задаваемой точки росы (инея)* |
не более 90 мин |
Питающий газ |
воздух или азот |
Избыточное давление рабочего газа на входе генератора |
от 0,6 до 0,9 МПа |
Потребление рабочего газа |
не более 2 л/мин |
Температура точки инея питающего газа при рабочем давлении на входе в генератор |
не хуже -50°С |
Расход газа на выходе генератора |
от 1 до 2,5 л/мин |
Время прогрева генератора |
не более 30 мин |
Дискретность задания воспроизводимого значения точки росы (инея) |
1°С |
Нестабильность воспроизводимого значения точки росы (инея) |
не более ±0,1°C |
Потребляемая мощность |
не более 3000 Вт |
Габаритные размеры не более (ширина×высота×глубина) - блок генератора - термостат с внешним насытителем |
500×350×420 мм 610×1400×500 мм |
Масса генератора - блок генератора - термостат с внешним насытителем (без теплоносителя) |
не более 25 кг не более 70 кг |
* - время установления зависит от направления хода генератора (понижение или повышение влажности), расхода газа, величины воспроизводимой влажности и степени просушки газовых коммуникаций генератора.
Основные | |
---|---|
Производитель | Микрофор |
Страна производитель | Россия |
Состояние | Новое |
Пользовательские характеристики | |
Тип | Генератор влажного газа эталонный Суховей-3 (точка росы/инея) |
- Цена: Цену уточняйте
