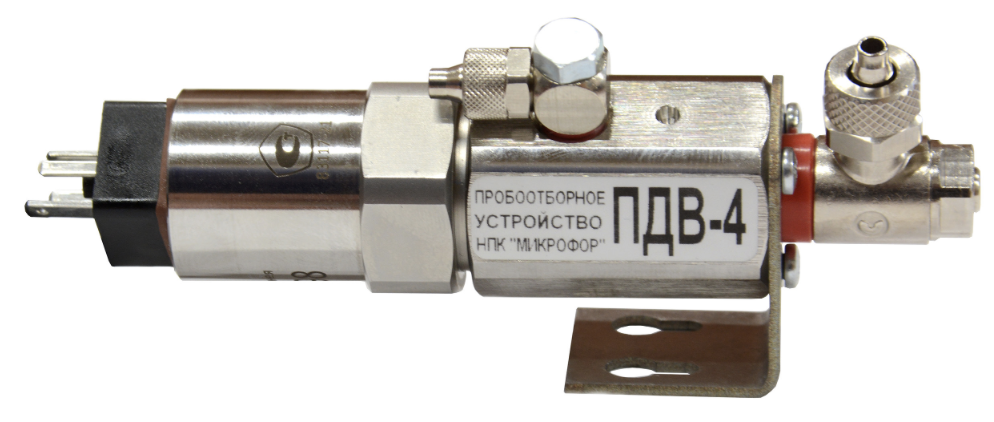

Пробоотборное устройство ПДВ-4
Цену уточняйте
- Под заказ
Отправка с 13 ноября 2024Пробоотборное устройство ПДВ-4 имеет установочную резьбу М24×1, ПДВ-4-М - установочную резьбу М20×1,5. Содержит дроссель для установки расхода газа. Преобразователь находится при рабочем давлении до 10 бар.
ПДВ-4(-М) предназначено для измерения температуры точки росы (инея) сжатых газов при атмосферном давлении.
ПДВ-4 может поставляться в одном из трех исполнений по типу выходного фитинга:
ПДВ-4(-М) – без входного фитинга и трубок, установочная внутренняя резьба для фитинга G1/8;
ПДВ-3(-М)-А – штуцер Hy-Lok ACMC-3M-2R под трубку из нержавеющей стали (для измерения точки инея ниже -60 °С);
ПДВ-4(-М)-Б – фитинг CAMOZZI 1511 6/4-1/8 под полиэтиленовую трубку (для измерения точки инея -60 °С и выше).
Технические характеристики ПДВ-4(-М):
|
Давление анализируемого газа |
постоянное/ |
|
Установочная резьба для преобразователя ДТР |
|
|
Наличие ротаметра на выходе |
нет |
|
Максимальное входное давление, МПа |
1 |
|
Класс чистоты по ИСО 8573-3 (температура точки инея при давлении 0,7 МПа, ºС) |
2-3 |
|
Диапазон индикации избыточного давления, кгс/см2 |
нет |
|
Габаритные размеры, мм |
43×50×100 |
|
Габаритные размеры, мм |
43×50×184 |
|
Масса без преобразователя, кг, не более |
0,4 |
|
Совместимые преобразователи |
ДТР-1(-М) |
Комплект поставки ПДВ-4(-М):
|
Наименование |
Обозначение |
Кол-во |
Примечание |
| Пробоотборное устройство ПДВ-4(-М) | ЦАРЯ.2748.004(-01) | 1 шт. | (1) |
| Кольцо уплотнительное фторопластовое 23х17х2 |
ЦАРЯ.711141.102 | 1 шт. | (2) |
| Кольцо уплотнительное фторопластовое 20,5х15х1,5 |
ЦАРЯ.711141.102-01 | 1 шт. | (3) |
| Трубка из нержавеющей стали Hy-Lok TC-3´0.5mm-S316/316L |
1 м | (4) | |
| Штуцер Hy-Lok ACMC-3M-2R | 1 м | (4), (6), (7) | |
| Набор из пары обжимных колец с гайкой 3 мм HyLok CNFS-3M-SET |
1 шт. | (4) | |
| Фильтр 2 мкм тип А | 1 шт. | (4), (7) | |
| Трубка полиэтиленовая CAMOZZI TPE 6/4 |
1 м | (5) | |
| Фитинг CAMOZZI 1511 6/4-1/8 | 1 шт. | (5), (6) | |
| Фильтр 2 мкм тип Б | 1 шт. | (5), (7) | |
| Руководство по эксплуатации, совмещенное с паспортом |
ЦАРЯ.2748.003 РЭ | 1 экз. | (8) |
| Упаковка | ЦАРЯ.4170.010 | 1 шт. | (8) |
Примечания:
(1) – исполнение ПДВ указывается при заказе;
(2) – для преобразователя с установочной резьбой М24×1;
(3) – для преобразователя с установочной резьбой М20×1,5;
(4) – для ПДВ с типом входного фитинга А;
(5) – для ПДВ с типом входного фитинга Б;
(6) – фитинг поставляется дополнительно к такому же установленному в ПДВ;
(7) – поставляется по запросу Заказчика;
(8) – допускается партию преобразователей, поставляемых одному Заказчику, комплектовать одним экземпляром.
Включает измерительную камеру (3) для подключения измерительного преобразователя влажности (в комплект не входит) (4) и дроссель (5) для задания расхода через измерительную камеру.
Пневматическая схема ПДВ-4(М):
