Пробоотборное устройство ПДВ-3-Р

Пробоотборное устройство ПДВ-3-Р имеет установочную резьбу М24×1, ПДВ-3-М-Р - установочную резьбу М20×1,5. Содержит дроссель для установки расхода газа и ротаметр. Преобразователь находится при рабочем давлении до 10 бар.

Предназначено для измерения температуры точки росы (инея) сжатых газов при давлении, равном давлению в газовой магистрали. Для приведения измеренного значения влажности к стандартным условиям необходимо знать давление в магистрали.

ПДВ-3(-М)-Р может поставляться в одном из трех исполнений по типу выходного фитинга:
          ПДВ-3(-М)-Р – без входного фитинга и трубок, установочная внутренняя резьба для фитинга G1/8;
          ПДВ-3(-М)-Р-А – штуцер Hy-Lok ACMC-3M-2R под трубку из нержавеющей стали (для измерения точки инея ниже -60 °С);
          ПДВ-3(-М)-Р-Б – фитинг CAMOZZI 1511 6/4-1/8 под полиэтиленовую трубку (для измерения точки инея -60 °С и выше).


Технические характеристики ПДВ-3(-М)-Р:

Давление анализируемого газа	постоянное
Установочная резьба для преобразователя ДТР - для ПДВ-3 - для ПДВ-3-М	М24×1 М20×1,5
Наличие ротаметра на выходе	да
Максимальное входное давление, МПа	1
Класс чистоты по ИСО 8573-3 (температура точки инея при давлении 0,7 МПа, ºС)	0-3 (-80…-20)
Диапазон индикации избыточного давления, кгс/см2	нет
Габаритные размеры, мм (без преобразователя), не более	120×92×55
Габаритные размеры, мм (с преобразователем), не более	133×92×55
Масса без преобразователя, кг, не более	0,8
Совместимые преобразователи	ДТР-1 ДТР-2 ДТР-3(-М) ДТР-4 ДВ2ТС(М)-В ДТР-СМ



Комплект поставки ПДВ-3(-М)-Р:



Наименование	Обозначение	Кол-во	Примечание
Пробоотборное устройство ПДВ-3(-М)-Р	ЦАРЯ.2748.003-02(-03)	1 шт.	(1)
Кольцо уплотнительное фторопластовое 23х17х2	ЦАРЯ.711141.102	1 шт.	(2)
Кольцо уплотнительное фторопластовое 20,5х15х1,5	ЦАРЯ.711141.102-01	1 шт.	(3)
Трубка из нержавеющей стали Hy-Lok TC-3´0.5mm-S316/316L		1 м	(4)
Штуцер Hy-Lok ACMC-3M-2R		1 м	(4), (6), (7)
Набор из пары обжимных колец с гайкой 3 мм HyLok CNFS-3M-SET		1 шт.	(4)
Фильтр 2 мкм тип А		1 шт.	(4), (7)
Трубка полиэтиленовая CAMOZZI TPE 6/4		1 м	(5)
Фитинг CAMOZZI 1511 6/4-1/8		1 шт.	(5), (6)
Фильтр 2 мкм тип Б		1 шт.	(5), (7)
Руководство по эксплуатации, совмещенное с паспортом	ЦАРЯ.2748.003 РЭ	1 экз.	(8)
Упаковка	ЦАРЯ.4170.010	1 шт.	(8)

Примечания:
(1)    – исполнение ПДВ указывается при заказе;
(2)    – для преобразователя с установочной резьбой М24×1;
(3)    – для преобразователя с установочной резьбой М20×1,5;
(4)    – для ПДВ с типом входного фитинга А;
(5)    – для ПДВ с типом входного фитинга Б;
(6)    – фитинг поставляется дополнительно к такому же установленному в ПДВ;
(7)    – поставляется по запросу Заказчика;
(8)    – допускается партию преобразователей, поставляемых одному Заказчику, комплектовать одним экземпляром.

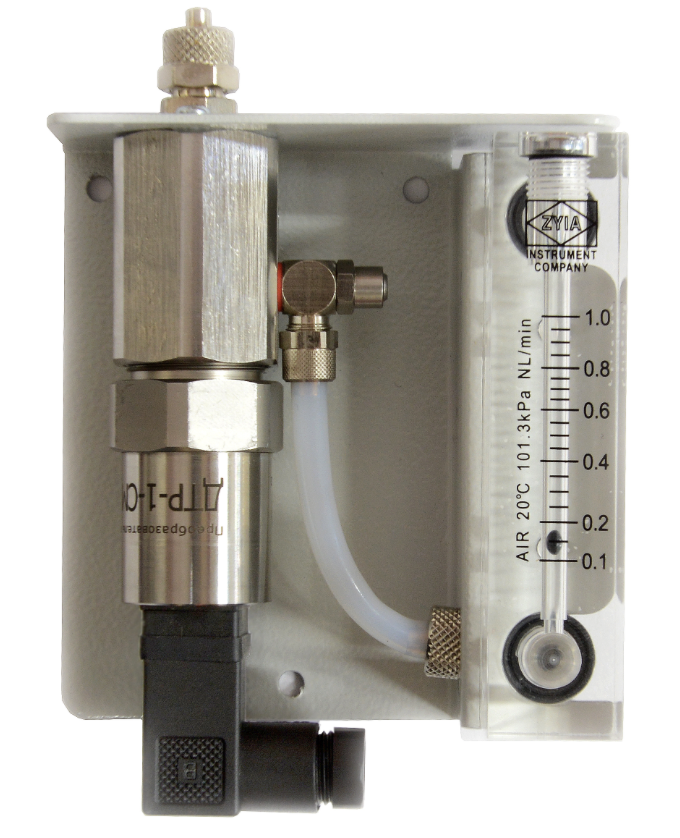

ПДВ-3(-М)-Р включает измерительную камеру (3)  для подключения измерительного преобразователя влажности (в комплект не входит) (4), дроссель (5) и ротаметр (8) для задания и контроля расхода через измерительную камеру:

Пневматическая схема ПДВ-3(-М)-Р
