Преобразователь точки росы/инея ДТР-2-СМ

Преобразователь ДТР-2-СМ предназначен для непрерывного преобразования температуры точки росы/инея сжатого воздуха, азота, инертных и других неагрессивных газов, используемых при проведении технологических процессов в электронной, химической, электротехнической промышленности и т.д. в цифровой выходной сигнал по интерфейсу RS-485 и протоколу Modbus.







Преобразователь может подключаться блокам индикации ИВА-8 или ИВА-6Б2-К-DIN.





Области применения преобразователя ДТР-2-СМ: оборудование осушки воздуха и технологических газов, в том числе глубокая осушка; контроль влажности газа на входе озонатора; контроль влажности в осушаемых гермообъемах; контроль влажности медицинских газов.

Использование ДТР-2-СМ для изменения влажности водорода с концентрацией кислорода менее 5 ppm запрещается, так как может привести к выходу сенсора преобразователя из строя.

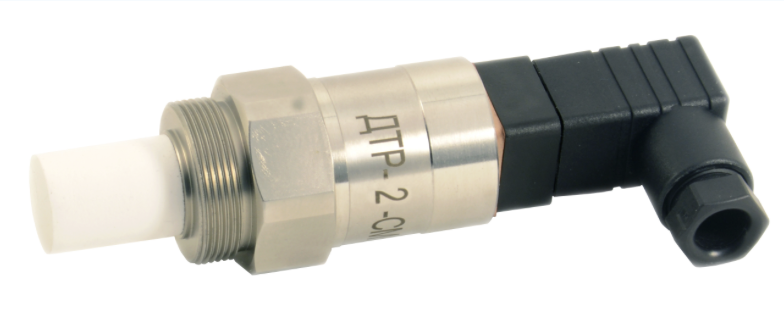

Внешний вид ДТР-2-СМ

Основные особенности:

• Широкий диапазон измерений точки инея от -80 до 0°C

• Погрешность измерения точки инея не более ±2°C

• Высокое быстродействие

• Измерение точки инея осуществляется емкостным сенсором влажности с влагочувствительным слоем на основе оксидов кремния и алюминия

• Стабилизация температуры сенсора влажности для компенсации температурной зависимости градуировочной характеристики

• Преобразователь подключается к вторичным приборам трехпроводным кабелем длиной до 300 м.

• Преобразователь опционально может оснащаться пробоотборным устройством ПДВ-8 и подключаться к блокам индикации гигрометра ИВА-8. На основании данных об измеренном давлении блок индикации ИВА-8 может производить автоматический пересчет показаний точки росы/инея к нормальному (1 бар), стандартному (7 бар изб.), либо к другому давлению, задаваемому при конфигурации гигрометра.

• Корпус из нержавеющей стали, защита IP64

• Резьбовое соединение М24х1 или М20х1,5

• Преобразователь может комплектоваться пробоотборными устройствами ПДВ.



Метрологические характеристики:



Диапазон измерений температуры точки инея, °С
- при температуре анализируемого газа (Тг) 0 °C и ниже	от -80 до Tг
- при температуре анализируемого газа выше 0 °C	от -80 до 0
Пределы допускаемой абсолютной погрешности измерений температуры точки инея, °С	не более ±2
Рабочее давление анализируемого газа, МПа, не более: - для установочной резьбы М24х1 - для установочной резьбы М20х1,5 (конструктивное исполнение -М)	10 30
Температура окружающей среды и анализируемого газа, °С	от -20 до 35
Напряжение питания постоянного тока, В	от 9 до 15
Время выхода показаний на уровень 0,9 от установившегося значения при изменении влажности газа от сухого к влажному, мин	не более 5
Потребляемый ток без электрической нагрузки на выходе, мА	не более 70
Масса, кг	не более 0,1
Межповерочный интервал, месяцев	12



Габаритные размеры преобразователя точки росы/инея ДТР-2-СМ:



Схема подключения преобразователя точки росы/инея ДТР-2-СМ (вид со стороны "распайки" розетки):



Схема установки преобразователя точки инея ДТР-2-СМ в проточную камеру:
