еобразователь точки росы/инея
ДТР-4-СМ предназначен для непрерывного преобразования температуры точки росы/инея неагрессивных газовых сред и сжатого воздуха в цифровой выходной сигнал по интерфейсу µForLANи протоколу ModBus.
Подключение к блокам индикации ИВА-6АР, ИВА-6Б2, ИВА-6Б2-К-DIN или преобразователю ПИТ-20.
Преобразователь имеет канал индикации температуры, может устанавливаться в проточную камеру и использоваться для измерения точки росы/инея газов при избыточном давлении до 1,6 МПа.
Преобразователь является полным аналогом
ДВ2ТСМ-1Т-1П-В. Отличие только в метрологическом обеспечении. В преобразователях ДТР основная измеряемая и, соответственно, прослеживаемая к эталону единица влажности – точка росы/инея, в ДВ2 – относительная влажность. Вследствие этого отличаются метрологические характеристики, методика поверки.
|

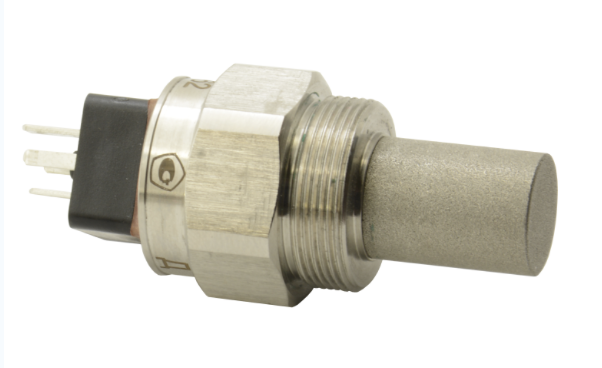

Внешний вид преобразователя точки росы/инея ДТР-4-СМ
Области применения:
- измерение влагосодержания сжатого воздуха и других неагрессивных технологических газов
- оборудование осушки воздуха и технологических газов;
- измерение влажности защитной атмосферы в металлургической промышленности;
- контроль влажности в осушаемых гермообъемах;
- контроль влажности медицинских газов;
- контроль утечек теплоносителя в системах безопасности атомных электростанций.
- Основные особенности:
• Широкий диапазон измерений точки росы/инея от -30 до 20°С
• Погрешность измерения точки росы/инея не более ±2°C
• Преобразователь подключается к вторичным приборам четырехпроводным кабелем длиной до 1000 м.
• Вывод измеренных значений влажности в различных единицах - температура точки росы/инея (°С), относительная влажность (%).
• Корпус из нержавеющей стали, защита IP64
• Резьбовое соединение М24х1 или М20х1,5
• Преобразователи точки росы/инея могут комплектоваться пробоотборными устройствами ПДВ.
Метрологические и технические характеристики:
|
Диапазон измерений температуры точки росы (инея), °С
|
от (0,55·(Tг - 23) - 30) до (Tг - 3)
|
|
Температура окружающей среды и анализируемого газа (Тг), °С
|
от -40 до 60
|
|
Пределы допускаемой абсолютной погрешности
измерений температуры точки росы/инея, °С
|
не более ±2
|
|
Время выхода показаний на уровень 0,9
от установившегося значения при изменении
влажности газа от сухого к влажному, мин
|
не более 5
|
|
Рабочее давление анализируемого газа, МПа, не более:
- для установочной резьбы М24х1
- для установочной резьбы М20х1,5
(конструктивное исполнение -М)
|
10
30
|
|
Напряжение питания постоянного тока, В
|
от 5,6 до 15
|
|
Потребляемый ток без электрической нагрузки на выходе, мА
|
не более 5
|
|
Масса, кг
|
не более 0,1
|
|
Межповерочный интервал, месяцев
|
12
|
|
Габаритные размеры преобразователя точки росы/инея ДТР-4-СМ:
Схема подключения преобразователя точки росы/инея ДТР-4-СМ (вид со стороны "распайки" розетки):
Схема установки преобразователя точки инея ДТР-4-СМ в проточную камеру:
