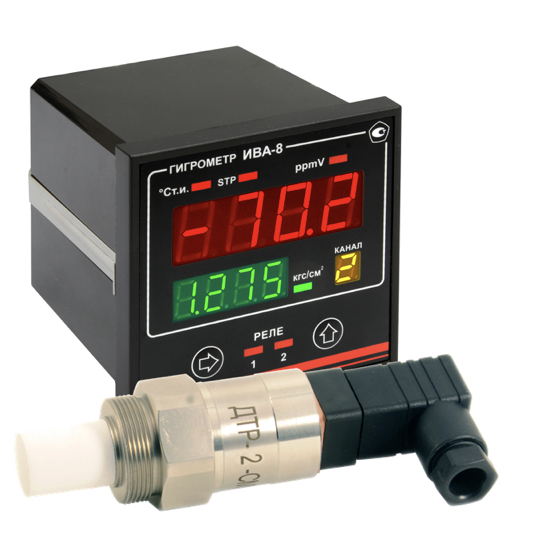

ДТР-2-СМ с блоком индикации ИВА-8
|
- Гигрометр состоит из блока индикации ИВА-8 и преобразователя температуры точки инея ДТР-2-СМ
- Щитовое исполнение блока индикации
- Измерительный преобразователь температуры точки инея подключается к блоку индикации ИВА-8 трехпроводным кабелем длиной до 100 м
- Возможность подключения к блоку индикации ИВА-8 до двух измерительных преобразователей температуры точки инея ДТР-2-СМ
- Представление измеренного значения влажности газа в различных единицах: температура точки инея (°С) или объемная концентрация (ppm)
|
|
- Наличие до двух релейных выходов (5А, ~220В) с программируемыми порогами срабатывания по задаваемым параметрам (точка росы, объемная концентрация, давление) и измерительным каналам
- Возможность установки двух токовых выходов (0-5 или 4-20 мА - по любому из параметров и измерительных каналов в задаваемом диапазоне изменения параметра) или цифрового выхода (R232 или RS485).
|
Основные технические характеристики гигрометра:
| Диапазон измерений температуры точки инея, ºС |
-80...0 |
| Абcолютная погрешноcть измерения , ºС (не более) |
±2 |
Постоянная времени при расходе газа 1л/мин,
мин (не более) |
5 |
| Разрешающая способность показаний индикатора, ºС т.р. |
0,1 |
| Габаритные размеры блока индикации ИВА-8, мм (не более): |
|
| блока индикации |
72х72х90 |
| измерительного преобразователя точки инея ДТР-2-СМ |
Ø30х105 |
| Масса, кг |
не более 1 |
| Потребляемая мощноcть, Вт |
не более 5 |
| Рабочие условия применения: |
|
| температура: |
|
| блок индикации, ºС |
0...+50 |
| измерительные преобразователи, ºС |
0...+35 |
| относительная влажность, % |
30...80 |
| атмосферное давление, кПа |
84...106,7 |
| избыточное давление анализируемого газа, кгс/см² |
-0,8...10 (20*) |
* - для расширенного диапазона |
|
Комплект поставки ДТР-2-СМ с блоком индикации ИВА-8 приведен в таблице 1.
При заказе гигрометра оговаривается конфигурация блока индикации:
- наличие токовых выходов и их диапазон (0-5 или 4-20 мА),
- наличие цифрового выхода и его тип (RS-232 или RS-485)
- исполнение измерительного преобразователя (обычное или для контроля влажности в водороде).
Блок индикации ИВА-8 имеет два релейный выхода.
Подключение преобразователя температуры точки инея ДТР-2-СМ к магистрали с анализируемым газом осуществляется с помощью пробоотборных устройств серии ПДВ. |
