Преобразователь ДТР-1-СМ является полным аналогом ДВ2ТС(М)-1Т-4П-В. Отличие только в метрологическом обеспечении. В преобразователях ДТР основная измеряемая (и, соответственно, прослеживаемая к эталону) единица влажности – точка росы/инея, в ДВ2 – относительная влажность. Соответственно по другому выражаются основные метрологические характеристики (единица измерения, диапазон измерения, погрешность). Изменена методика поверки.
Рекомендуется взамен термогигрометра ИВА-6Б2 с измерительным преобразователем ДВ2ТСМ-1Т-4П-В.
Особенности конструктивного исполнения:
- К измерительному блоку ИВА-6Б2 может подключаться до 4-х преобразователей точки росы/инея ДТР-1-СМ.

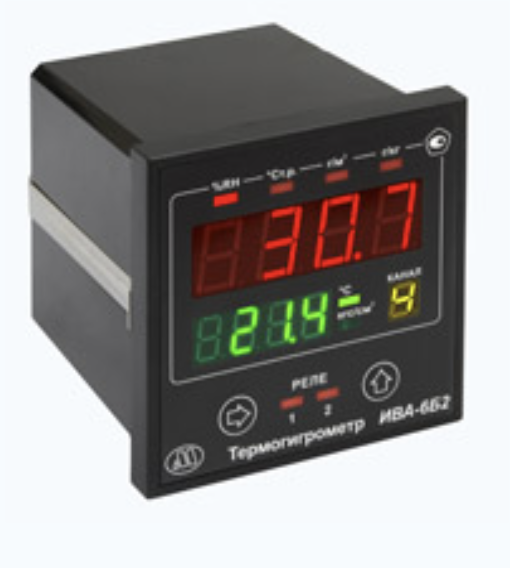

- Щитовое исполнение блока индикации с лицевой панелью 72х72 мм, питание ~220В 15%, 50 Гц
- Преобразователи точки росы/инея подключаются к блоку индикации трехпроводным кабелем длиной до 300 м
- Преобразователи точки росы/инея могут комплектоваться пробоотборными устройствами ПДВ.
- В блоке индикации предусмотрена возможность коррекции показаний влажности с учетом давления анализируемого газа. Коррекция осуществляется для приведения значений относительной влажности, точки росы/инея и массовой концентрации влаги к нормальному и стандартному (изб. 7 кгс/см2) давлениям. Значение рабочего давления измеряется встроенным преобразователем давления (ДТР-1-СМ в составе ПДВ-8) или устанавливаются "вручную".
- Для устранения влияния дрейфа градуировочной характеристики на точность измерения низких значений точки инея (ниже -10°С точки инея) в преобразователе ДТР-1-СМ применена технология автокоррекции дрейфа характеристик сенсора. Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно.
- Широкий диапазон измерения точки росы/инея газа - от -60 до +20°С.
- Погрешность измерения температуры точки росы/инея не более 2 °С.
- Измерительный преобразователь ДТР-1-СМ имеет встроенную функцию защиты сенсора от переувлажнения для устранения дрейфа градуировочной характеристики при длительном воздействии высокой влажности, характерного для емкостных сенсоров. При высокой относительной влажности (более 85%) включается подогрев чувствительного элемента, в результате чего относительная влажность газа области размещения сенсора не превышает 85%.
- Блок индикации имеет два релейных выхода (5А, ~220В) с программируемыми порогами срабатывания по задаваемому измерительному каналу.
- Возможность установки двух гальванически развязанных программируемых токовых выходов (0-5 или 4-20 мА) или цифрового выхода (RS232 или RS485) с протоколом обмена MODBUS.
При заказе термогигрометра оговаривается наличие и тип выходов блока индикации (токовые 4-20 или 0-5 мА, цифровой RS232 или RS485 или без выходов), количество преобразователей точки росы/инея ДТР-1-СМ или ДВ2ТСМ, длина кабеля между преобразователями и блоком индикации, тип пробоотборного устройства ПДВ для преобразователей (при необходимости).
Обозначение преобразователя точки росы/инея с блоком индикации Ива-6Б2 при заказе:
| |
1 |
|
2 |
|
3 |
| ИВА-6Б2 |
-Х |
с преобразователем ДТР-1-СМ |
с кабелем Х м |
с пробоотборным устройством |
Х |
1 - тип выходного сигнала:
Т5 - два токовых выхода 0-5 мА;
Т20 - два токовых выхода 4-20 мА;
RS232 - цифровой выход RS232;
RS485 - цифровой выход RS485.
2 - Длина кабеля между измерительным преобразователем и блоком индикации, м. Стандартная длина - 4 м. Максимальная длина - 300 м.
3- тип пробоотборного устройства для преобразователя ДТР-1-СМ. Пример обозначения термогигрометра при заказе:
Преобразователь ДТР-1-СМ ИВА-6Б2-T20 с кабелем 20 м, пробоотборным устройством ПДВ-4 и блоком индикации ИВА-6Б2-Т20
- преобразователь точки росы/инея ДТР-1-СМ с соединительным кабелем длиной 20 м, пробоотборным устройством ПДВ-4 и блоком индикации ИВА-6Б2 с двумя токовыми выходами 4-20 мА.
|
