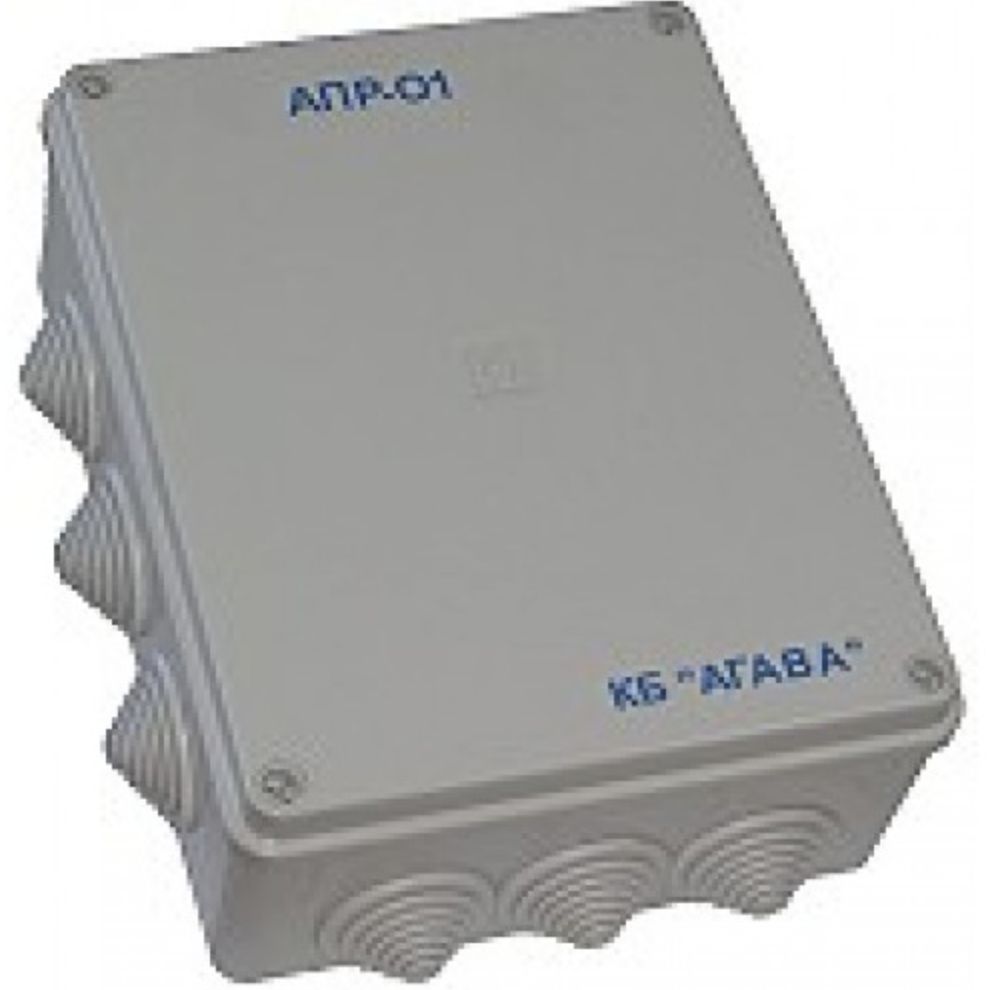

Блок трех фазного реверсивного пускателя предназначен для:
- обеспечения смены направления вращения асинхронных трехфазных двигателей, в том числе двигателя управления МЭО (механизм электрический однооборотный), построенных на основе трехфазных асинхронных двигателей;
- сопряжения выходов автоматики 220 В с трехфазными асинхронными двигателями;
- питания одного измерителя-регулятора типа АДР, АДН.
Технические характеристики
Параметр | Значение |
---|---|
Напряжение питания, В | 170…270 |
Число фаз питания | 3 |
Частота, Гц | 50 (±1%) |
Ток потребления, А | 0,02 |
Нагрузка силовая (380 В, 3 фазы): | |
>> Коммутируемое напряжение. Ср. кв. знач, В | 170…270 |
>> Минимальный коммутируемый ток по каждой фазе, А | 0,2 |
>> Максимальный коммутируемый ток по каждой фазе, А | 2 |
>> Максимальный импульсный ток(tимп = 10 мс), А | 20 |
>> Ток утечки на выходе, мА | 2,3 |
Напряжение изоляции между управляющими и коммутируемыми цепями, VAC | 1500 |
Управление "ВПЕРЁД", "НАЗАД" при помощи сигналов 220 В | |
>> Напряжение, подаваемое на клеммы 1,2 разъёма Х2, В | 220 |
>> Частота напряжения, подаваемая на клеммы 1,2 разъёма Х2, Гц | 50 |
>> Ток, потребляемый по цепям клемм 1,2 разъёма Х2, В | 220 |
Время задержки при переключении направления вращения, с | 0,5 |
Принцип работы
АПР поддерживает управление входным напряжением 220 В переменного тока до 80 мА частотой 50 Гц.
Подключение производят к разъёму Х2. При этом нейтраль (N) подключают к контакту 3 разъёма Х2. К разъёму Х3 нейтраль (N) не подключается.

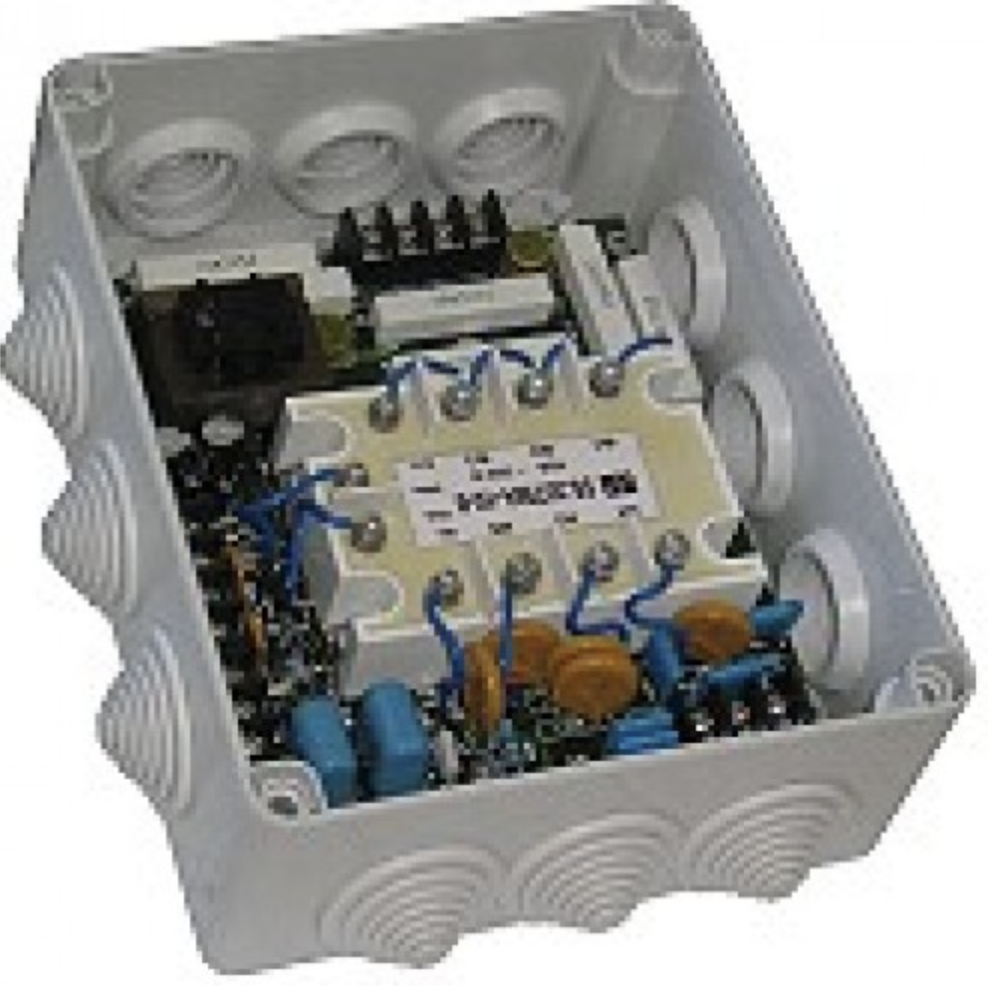

При появлении сигнала "ВПЕРЁД" и отсутствии сигнала "НАЗАД" происходит включение трёх симисторов, обеспечивающих прохождение переменного тока трёх фаз от клемм 1, 2 и 3 разъёма Х3 к клеммам 1, 2 и 3 разъёма Х4 соответственно.
А при появлении сигнала "НАЗАД" и отсутствии сигнала "ВПЕРЁД" происходит включение трёх симисторов, обеспечивающих прохождение переменного тока трёх фаз от клемм 1, 2 и 3 разъёма Х3 к клеммам 1, 3 и 2 разъёма Х4 соответственно.
Таким образом, при сигнале "НАЗАД" происходит перекоммутация фаз B и C.
Каждая из фаз включается (и отключается) в момент перехода напряжения через "0 В". Это обеспечивает снижение помех при коммутации нагрузки.
При одновременном поступлении сигналов "ВПЕРЁД" и "НАЗАД" происходит отключение всех трёх фаз от нагрузки.
При смене направления вращения АПР выдерживает паузу 0,5 секунды для снижения пускового тока. Если же после отключения нагрузки происходит повторное включение без смены направления вращения, то пауза не выдерживается.
Подключение внешних цепей
