БПРС предназначен для разветвления токового сигнала 4–20 мА на два гальванически развязанных сигнала 4–20 мА. Дополнительно позволяет запитывать стабилизированным напряжением постоянного тока электронные приборы.
Областью применения БПРС являются системы управления, регулирования, защитной автоматики, в том числе для газовых котельных.
Блок питания и разветвления сигналов предназначен для:
-
разветвления токового сигнала 4–20 мА на два гальванически развязанных сигнала 4–20 мА;
-
обеспечения стабилизированным напряжением постоянного тока электронных приборов, в том числе АДР, АДН, АДИ, АДП, АДК, АДО, АДУ производства ООО КБ «АГАВА» г. Екатеринбург;
-
сопряжения двух низковольтных слаботочных дискретных выходов приборов автоматики (в том числе АДР, АДН, АДИ, АДП, АДК, АДО, АДУ) с силовой автоматикой и системами управления, работающих при напряжении ~220 В.
Технические характеристики
Параметр | значение |
---|---|
Напряжение питания, В | 170…270 |
Частота, Гц | 50 (±1 %) |
Ток потребления, А | 0,015 |
Выходное напряжение, В | 24 |
Нестабильность выходного напряжения, мВ, не более | 4 |
Среднее значение температурного коэффициента (ТК) dV/dT, мВ/ ºС | -1,5 |
Выходной ток источника питания, мА, не более | 75 |
Нагрузка контактов реле | |
>> Максимальная (активная) | 6 А, 240 VAC/28 VDC |
>> Максимальная (индуктивная)* | 1 А, 240 VAC |
>> Максимальная (индуктивная)** | 0,3 А, 240 VAC |
>> Минимальная нагрузка контактов реле | 100 мА, 5 VDC |
>> Количество срабатываний (с нагрузкой), циклов | 100 000 |
>> Механическое (без нагрузки), циклов | 5 000 000 |
Напряжение изоляции | |
Между незамкнутыми контактами реле | 750 VAC |
Между контактами реле и выходным напряжением БПРС | 1500 VAC |
Входной сигнал токовой петли | 4–20 мА |
Выходной сигнал токовой петли | 4–20 мА |
* Примечание: при периоде переключения не менее 10 сек.
** Примечание: при периоде переключения не менее 2 сек.

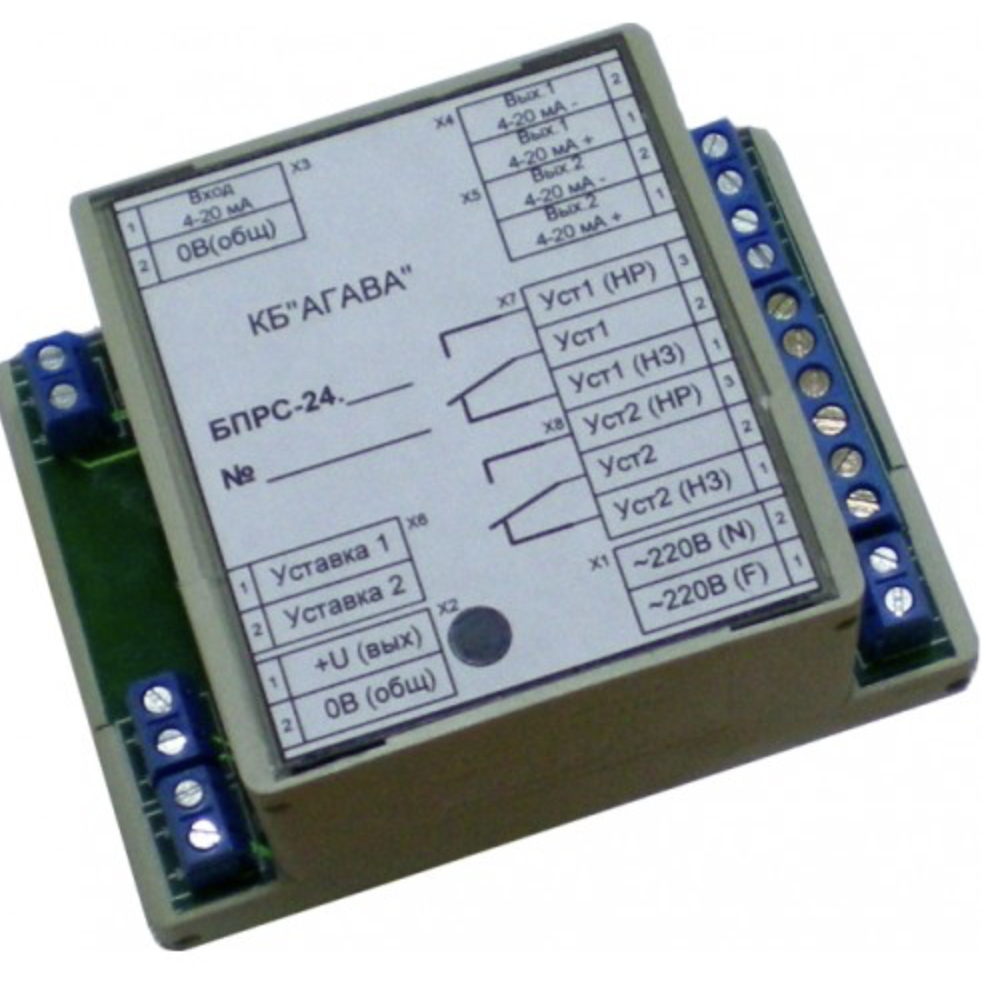

Конструкция
БПРС-24.1 изготавливается в корпусе, предназначенном для монтажа на рейку DIN35.
Габаритные размеры – 71 × 59 × 96 мм.
Схема применения БПРС
