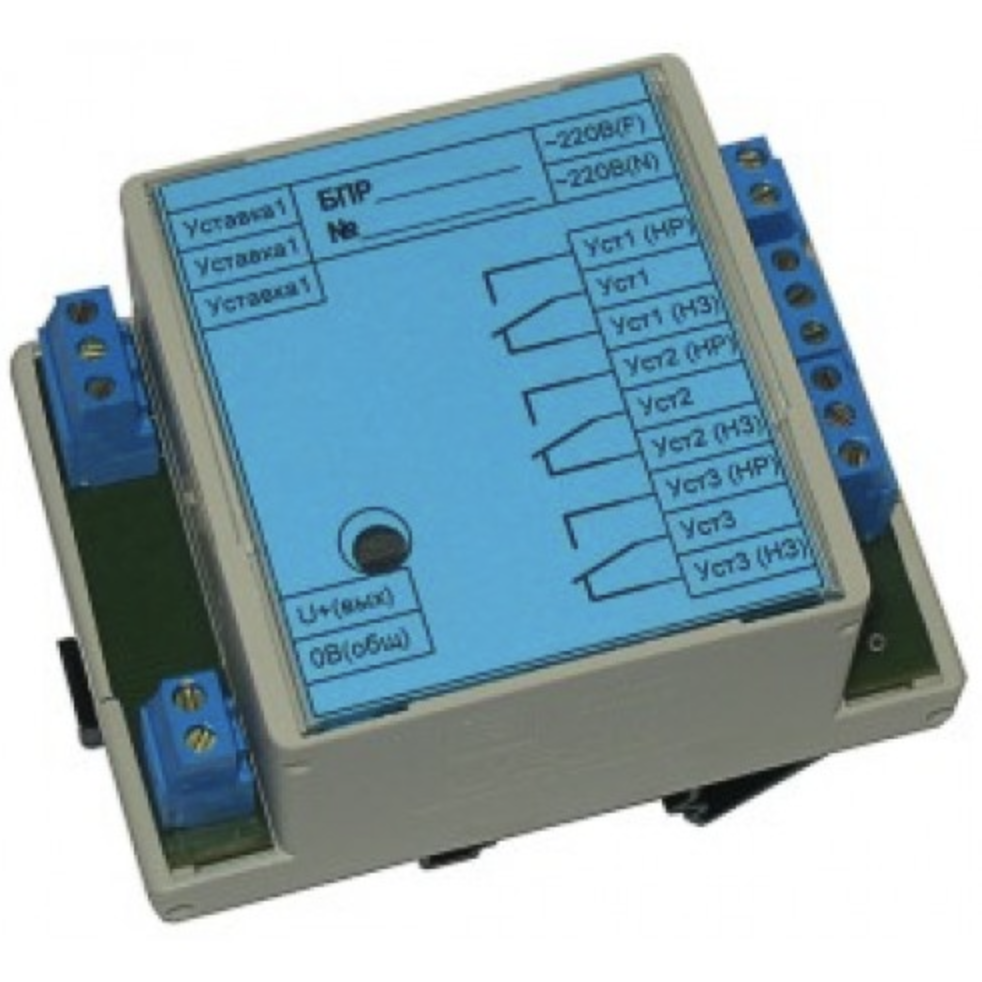

БПР – блок питания с реле
Цену уточняйте
- Под заказ
Отправка с 13 октября 2024Областью применения блока питания БПР являются системы управления, регулирования, защитной автоматики, в том числе для газовых котельных.
Блок питания БПР с реле предназначен для:
- обеспечения стабилизированным напряжением постоянного тока электронных приборов, в том числе АДР, АДН, АДИ, АДП;
- сопряжения низковольтных слаботочных дискретных выходов приборов автоматики (в том числе АДР, АДН, АДИ, АДП) с силовой автоматикой и системами управления, работающими при напряжении ~220 В.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания, В | 170...270 |
| Частота, Гц | 50 (±1 %) |
| Ток потребления, А | 0,015 |
| Выходное напряжение, В | 12 или 24 |
| Нестабильность выходного напряжения, мВ, не более | 4 |
| Среднее значение температурного коэффициента (ТК) dV/dT, мВ/ ºС | -1,5 |
| Максимальная нагрузка контактов реле | 10 А, 240 VAC/28 VDC |
| Минимальная нагрузка контактов реле | 100 мА, 5 VDC |
| Количество срабатываний (с нагрузкой), циклов | 100 000 |
| Механическое (без нагрузки), циклов | 5 000 000 |
| Наименование | Рекомендация по применению* | Количество приборов, запитываемых от одного БПР** | Примечание | Выходное напряжение, В | Выходной ток, А |
|---|---|---|---|---|---|
|
БПР-24.3 |
АДР-0.25.2, |
1 |
Исполнение приборов с токовым выходом | 24 |
0,075 |
|
БПР-12.3 |
АДИ-01/x-x-2-0 |
3*** |
Исполнение приборов без токового выхода | 12 |
0,15 |
|
АДН-xx.1, |
2*** |
Примечания
* В обозначении "хх" означает любое допустимое исполнение.
** Допускается от одного блока питания БПР запитывать приборы различного типа. При этом необходимо учитывать общее потребление приборов и нагрузочную способность блока питания.
*** Максимальное число приборов данного типа, определяемое потребляемой мощностью.
Напряжение изоляции:
750 VAC между незамкнутыми контактами реле;
1500 VAC между контактами реле и выходным напряжением БПР.
БПР изготавливается в корпусе, предназначенном для монтажа на рейку DIN35.
Габаритные размеры – 71 × 59 × 96 мм
