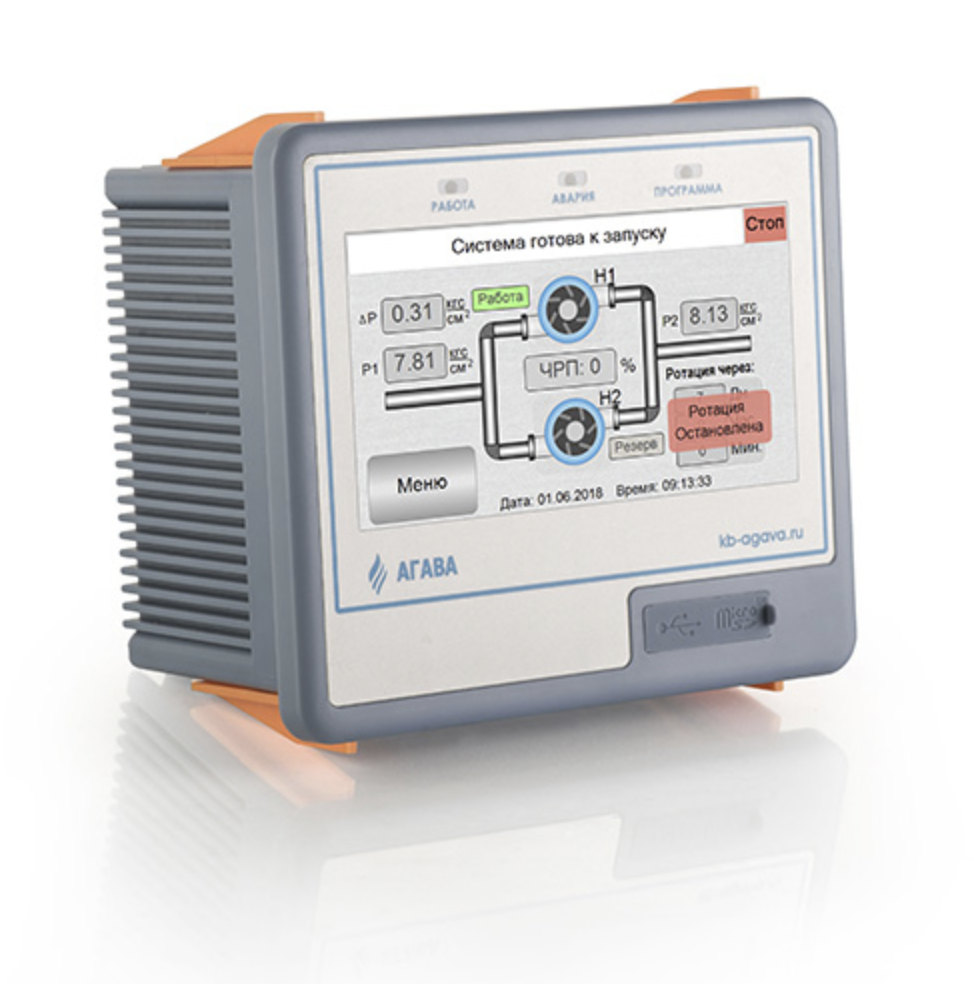

Контроллер для насосов АГАВА ПЛК-40.СУН
Цену уточняйте
Минимальная сумма заказа на сайте — 150 руб
- Под заказ
Отправка с 12 декабря 2025Контроллер для насосов АГАВА ПЛК-40.СУНПод заказ
Цену уточняйте
возврат товара в течение 14 дней по договоренности
Контроллер управления насосами АГАВА ПЛК-40.СУН предназначен для управления двумя насосами с помощью одного частотного преобразователя (ПЧ).
Возможно изготовление контроллеров по техническому заданию заказчика.
Контроллер выполняет следующие функции:
- управление преобразователем частоты (ПЧ) и подключение к нему одного из двух насосов;
- ротация (смена) рабочего насоса через заданный интервал времени;
- автоматический ввод резервного насоса при следующих аварийных событиях:
- отказ магнитного пускателя подключаемого насоса;
- снижение перепада давления воды ниже допустимого значения при работе насоса;
- расчет перепада воды на насосах по датчикам давления, расположенным на входе и выходе насосов;
- учет времени наработки насосов для обеспечения их равномерной загрузки при выполнении запуска и ротации;
- обеспечение защиты насоса от «сухого» хода путем блокировки пуска или остановки работающего насоса при падении давления воды ниже установленного значения на входе насоса;
- вывод насоса в состояние «Ремонт» при аварии или принудительно оператором через меню контроллера;
- контроль исправности цепей датчиков давления;
- сигнализация о возникающих в работе аварийных событиях;
- блокировка работы контроллера при ручном режиме управления насосами;
- индикация на основном экране:
- состояния насоса (включен / выключен / авария);
- состояния ПЧ насоса (включен / выключен / авария);
- давления воды на входе и выходе насосов;
- перепада давления воды на насосах;
- загрузки ПЧ в %;
- таймера ротации;
- режима работы контроллера;
- наличия или отсутствия сигнала запуска контроллера в режим «Работа»;
- настройки необходимых временных задержек;
- настройки интервала ротации;
- проверки работоспособности входов-выходов;
- хранения в журнале событий истории аварийных сообщений.
Перечень входных и выходных сигналов контроллера АГАВА ПЛК-40.СУН
Дискретные входные сигналы:- блок-контакт ПЧ;
- блок-контакт магнитного пускателя насоса № 1;
- блок-контакт магнитного пускателя насоса № 2;
- давление воды на входе насосов меньше минимального;
- режим работы: Автоматический / Ручной;
- Пуск / Стоп.
- пуск ПЧ;
- включение магнитного пускателя насоса № 1;
- включение магнитного пускателя насоса № 2;
- авария.
- давление воды на входе насосов (0...10 кгс/см2);
- давление воды на выходе насосов (0...10 кгс/см2);
- загрузка ЧРП (0–100 %).
Ниже приведены скриншоты экранов контроллера в различных режимах работы.
Вид основного экрана контроллера при отсутствии сигнала «Пуск»
Вид основного экрана контроллера в рабочем режиме
Вид экрана настройки временных параметров
Вид основного экрана контроллера в аварийном режиме
Вид основного экрана контроллера в аварийном режиме
Основные технические характеристики
| Общие сведения | |
| Конструктивное исполнение | Корпус для крепления на щит |
| Габаритные размеры, мм | 135 × 119 × 88 |
| Степень защиты корпуса | IP54 – лицевая панель / IP20 – задняя панель |
| Напряжение питания | 90–265 В переменного или постоянного тока. Частота переменного тока до 63 Гц. Номинальное значение: ~220 В, 50 Гц 24 В ±10 % постоянного тока |
| Потребляемая мощность | 10 Вт |
| Аппаратные ресурсы | |
| Микроконтроллер | 32-разрядный, Cortex-A8 800 МГц, L2-кэш 256 Кб |
| Объем и тип оперативной памяти | 256 Мб DDR3 |
| Объем eMMC-памяти | 4 Гб |
| Объем SD-карты | до 2 Тб |
| Человеко-машинный интерфейс | |
| Разрешение дисплея, пиксел: | 480 × 272 |
| Количество цветов | 16,7 М |
| Тип дисплея | 4.3'' TFT |
| Органы управления | Резистивная сенсорная панель |
| Индикация | Двуцветные программируемые светодиодные индикаторы «Работа», «Авария», «Программа» |
| Звуковая сигнализация | Встроенный пьезоэлектрический зуммер |
| Интерфейсы | |
| USB 2.0 | 1.5, 12, 480 Мб/с, OTG – 1шт. |
| МикроSD | SD, SDHC, SDXC – 1шт. |
| Набираемые модули ввода-вывода | до 5 шт. |
| Программные ресурсы | |
| Операционная система | Реального времени Linux RT 4.4.12 |
| Характеристики подключаемых устройств хранения данных USB-flash | |
| Версии спецификации USB | 2.0 LS, FS, HS |
| Типы файловых систем | FAT (12, 16, 32), NTFS, ext (2, 3, 4) |
| Максимальная емкость USB-накопителя, Гб | 2 Тб |
| Характеристики подключаемых устройств хранения данных SD-карт | |
| Версии спецификации SD | 2.00 часть A2 |
| Типы SD-карт | microSD (до 2 Гб), microSDHC (до 32 Гб), microSDXC (до 2 Тб) |
| Класс скорости | SD class 2 и выше |
| Типы файловых систем | FAT (12, 16, 32), NTFS, ext (2, 3, 4) |
| Максимальная емкость SD-накопителя, Гб | 2 Тб |
Условия эксплуатации
| Условия эксплуатации | |
| Тип помещения | Закрытые взрывобезопасные помещения без агрессивных паров и газов |
| Температура окружающего воздуха | От 0 до +50 °С |
| Влажность воздуха | Верхний предел относительной влажности воздуха – 80 % при +35 °С и более низких температурах без конденсации влаги |
| Атмосферное давление | От 86 до 107 кПа |
