АГАВА ПК-50 – это промышленный контроллер с сенсорным дисплеем.
Программирование контроллеров осуществляется на языках C/C++.

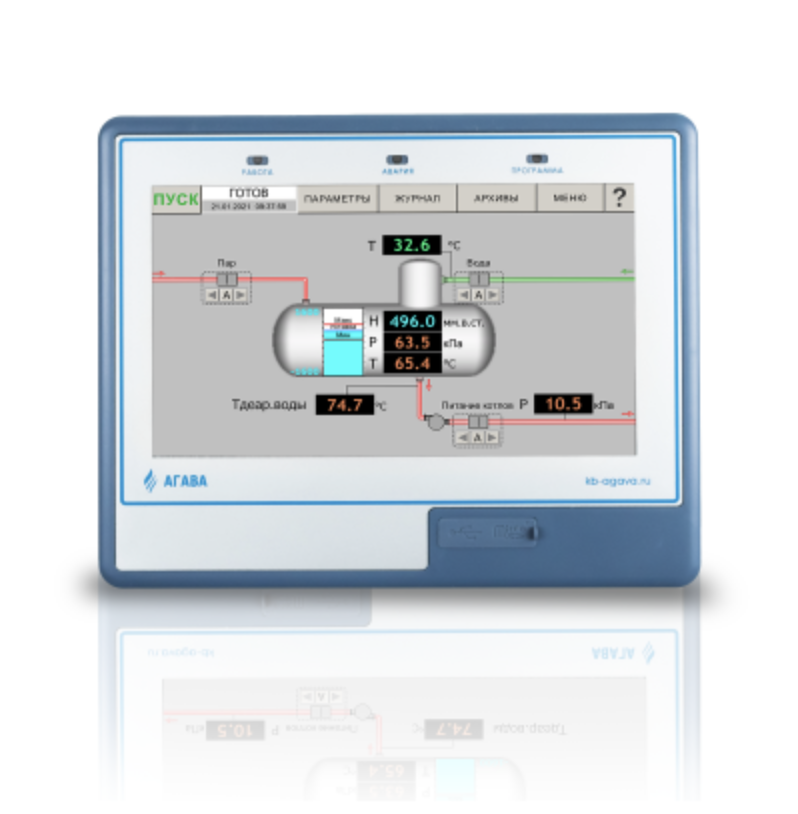

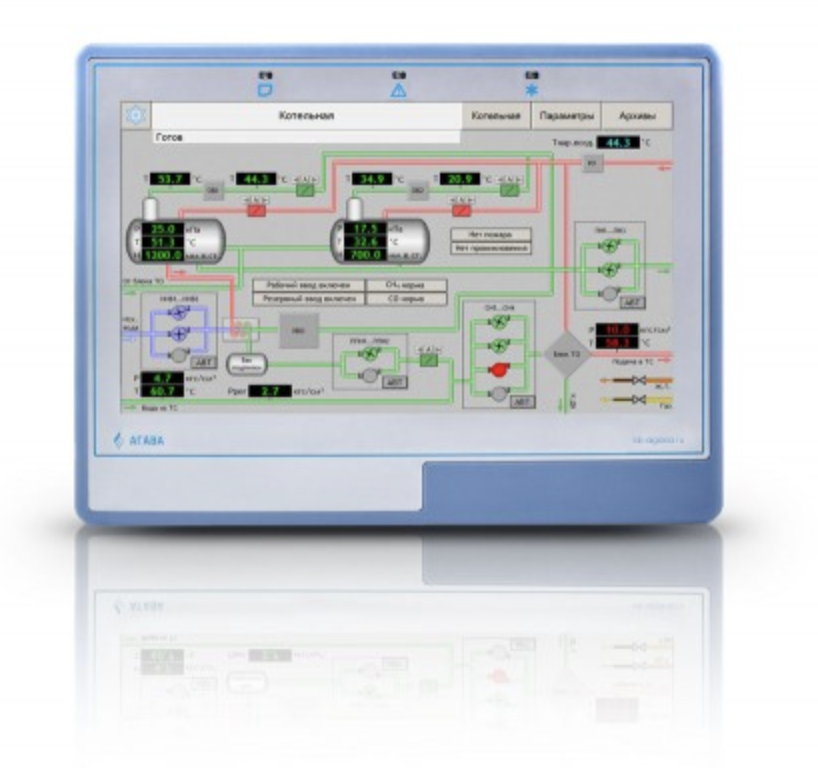

Контроллер АГАВА ПК-50

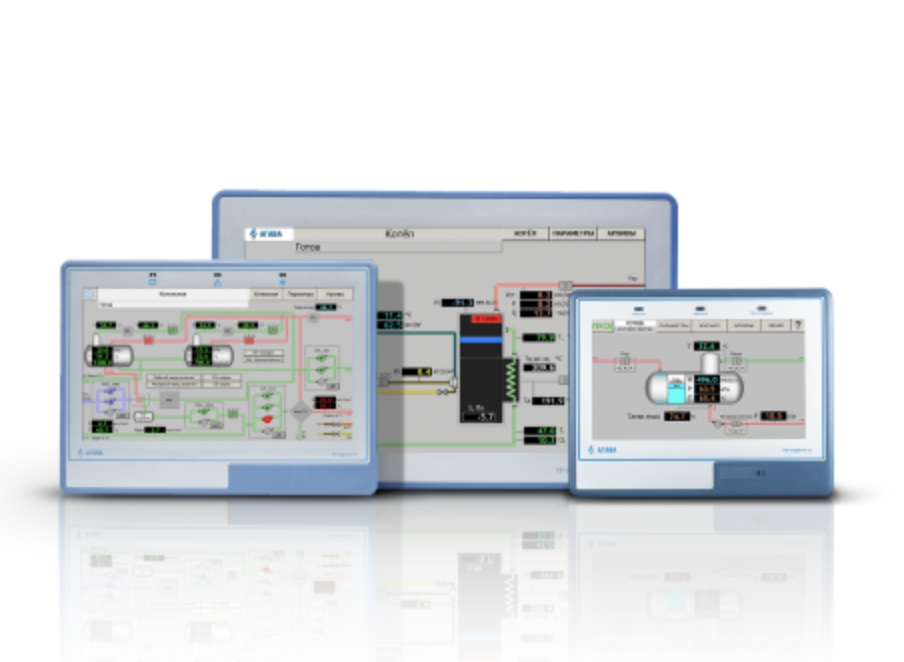

Конкурентные преимущества линейки контроллеров АГАВА ПК-50:
- современная многозадачная операционная система реального времени Linux 4.4 RT, позволяющая управлять объектами в режиме реального времени;
- высокопроизводительный процессор индустриального исполнения Cortex-A8 1000 МГц;
- программирование контроллеров на языках С/С++;
- наличие полноцветного TFT сенсорного экрана размером 7", 10", либо 15" для визуализации технологического процесса;
- встроенный источник питания с расширенным рабочим диапазоном от 90 до 265 В.
Основные технические характеристики АГАВА ПК-50
Общие сведения | |
Конструктивное исполнение | Корпус для крепления на щит. |
Габаритные размеры, мм | |
Агава ПК-50.07 |
195 × 153,6 × 64 |
Степень защиты корпуса | IP54 – лицевая панель / IP20 – задняя панель |
Вес и материал корпуса | |
Агава ПК-50.07 |
1,1 кг, пластик |
Напряжение питания |
90~265 В переменного или постоянного тока. Частота переменного тока до 63 Гц Номинальное значение ~ 220 В, 50 Гц. |
Потребляемая мощность, не более | 35 Вт |
Аппаратные ресурсы | |
Микроконтроллер | 32-разрядный, Cortex-A8, 1 ГГц, 3D ускоритель, L2-кэш 256 Кб |
Объем и тип оперативной памяти | 512 Мб DDR3 |
Объем flash-памяти | 4 Гб |
Объем SD-карты | до 2 Тб |
Часы реального времени | Есть |
Сторожевой таймер | Есть |
Поддержка реального времени | Есть |
Интерфейсы программирования | Ethernet, USB (RNDIS) |
Человеко-машинный интерфейс | |
Размер диагонали и тип дисплея | |
Агава ПК-50.07 Агава ПК-50.10 Агава ПК-50.15 |
7" TFT 10,1" TFT 15,6" TFT |
Разрешение дисплея | |
Агава ПК-50.07 Агава ПК-50.10 Агава ПК-50.15 |
800 × 480 (WSVGA) 1024 × 600 (WSVGA) 1366 × 768 (WXGA) |
Количество цветов | 16,2 М |
Органы управления | Резистивная сенсорная панель |
Индикация | Двуцветные программируемые светодиодные индикаторы, 3 шт |
Звуковая сигнализация | Встроенный пьезоэлектрический зуммер |
Линейный аудиовыход |
2 канала (стерео), 1 В ампл., RН ≥ 10 кОм, разъем mini-jack 3,5 мм, 1 шт. |
Интерфейсы | |
RS-485 | Скорость до 230.4 Кб/с, групповая гальваническая развязка, 3 шт. |
Profibus | Скорость до 230.4 Кб/с, групповая гальваническая развязка, совмещен с RS485-3, разъем DB-9, 1 шт. |
RS-232 |
Cкорость до 921.6 Кб/с, разъем DB-9 (сигналы RX, TX, RTS, CTS, DTR, DSR, DCD), 1 шт. |
Ethernet | Гальваническая развязка, 10/100 Мб/с, 1 шт. |
USB 2.0 |
1.5, 12, 480 Мб/с, HOST, разъем USB тип А, 1 шт, OTG, разъем miniUSB, 1 шт. |
SD-карта | SD, SDHC, SDXC, 1 шт. |
Программные ресурсы | |
Операционная система | Реального времени Linux RT 4.4.12 |
Языки программирования | C/C++ |
Характеристики подключаемых устройств хранения данных USB-flash | |
Версии спецификации USB | 2.0 LS, FS, HS |
Типы файловых систем | FAT (12, 16, 32), NTFS, ext (2, 3, 4) |
Максимальная емкость USB-накопителя | 2 Тб |
Характеристики подключаемых устройств хранения данных SD-карт | |
Версии спецификации SD | 2.00, часть A2 |
Типы SD-карт | Полноформатная SD (до 2 Гб), SDHC (до 32 Гб), SDXC (до 2 Тб) |
Класс скорости | SD class 2 и выше |
Типы файловых систем | FAT (12, 16, 32), NTFS, ext (2, 3, 4) |
Максимальная емкость SD-накопителя | 2 Тб |
Области применения контроллеров АГАВА ПК-50
Основным потребителем контроллеров могут быть как инжиниринговые компании, разрабатывающие и внедряющие средства автоматизации, так и конечные заказчики. Последним предлагаются готовые решения на базе этой линейки, например, температурные контроллеры, регистраторы, ПИД-регуляторы с функцией регистрации и удаленного доступа и т. п. Более сложные системы поставляются комплектно и в шкафном исполнении.
Области применения АГАВА ПК-50 – от самых простых объектов автоматизации, например, насосных станций или индивидуальных теплопунктов в ЖКХ до сложных распределенных SCADA и управляющих систем в областях газонефтедобычи, теплоэнергетики, в химической промышленности и т. д.
Габаритные размеры ПК-50 с дисплеем 15"
Рекомендованное окно монтажа для ПК-50 с дисплеем 15"
Габаритные размеры ПК-50 с дисплеем 10"
Габаритные размеры ПК-50 с дисплеем 7"
Окно для монтажа ПК-50.07 с дисплеем 7"
