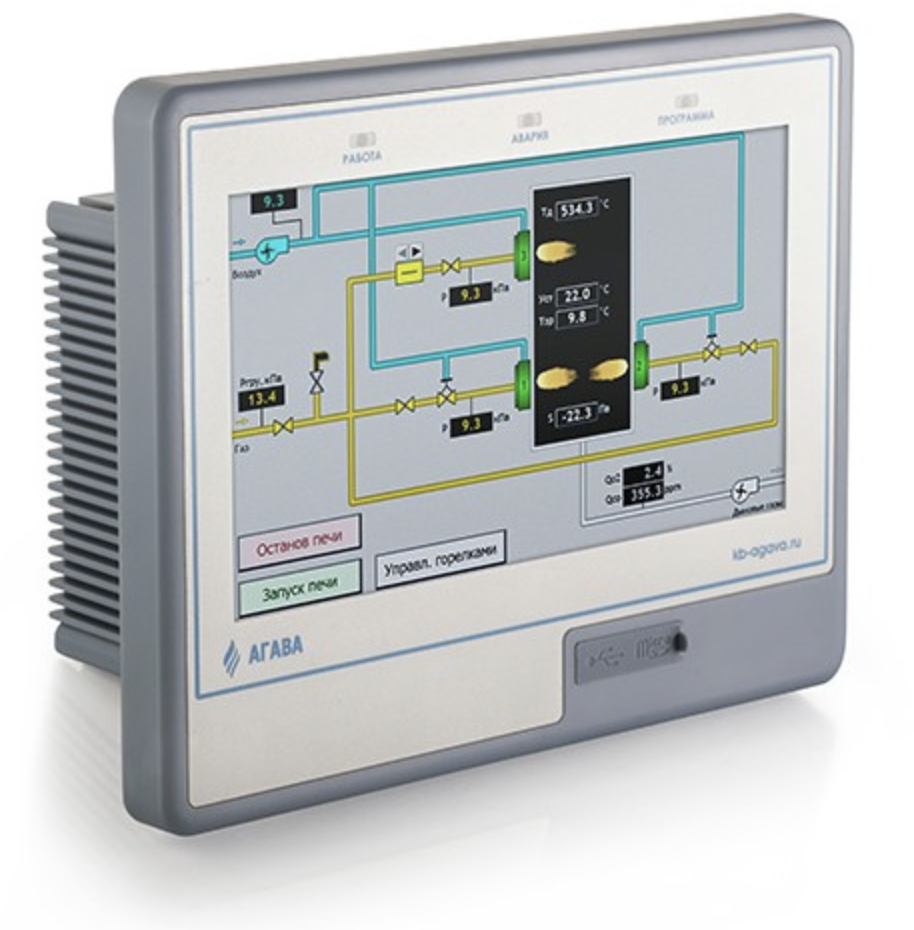

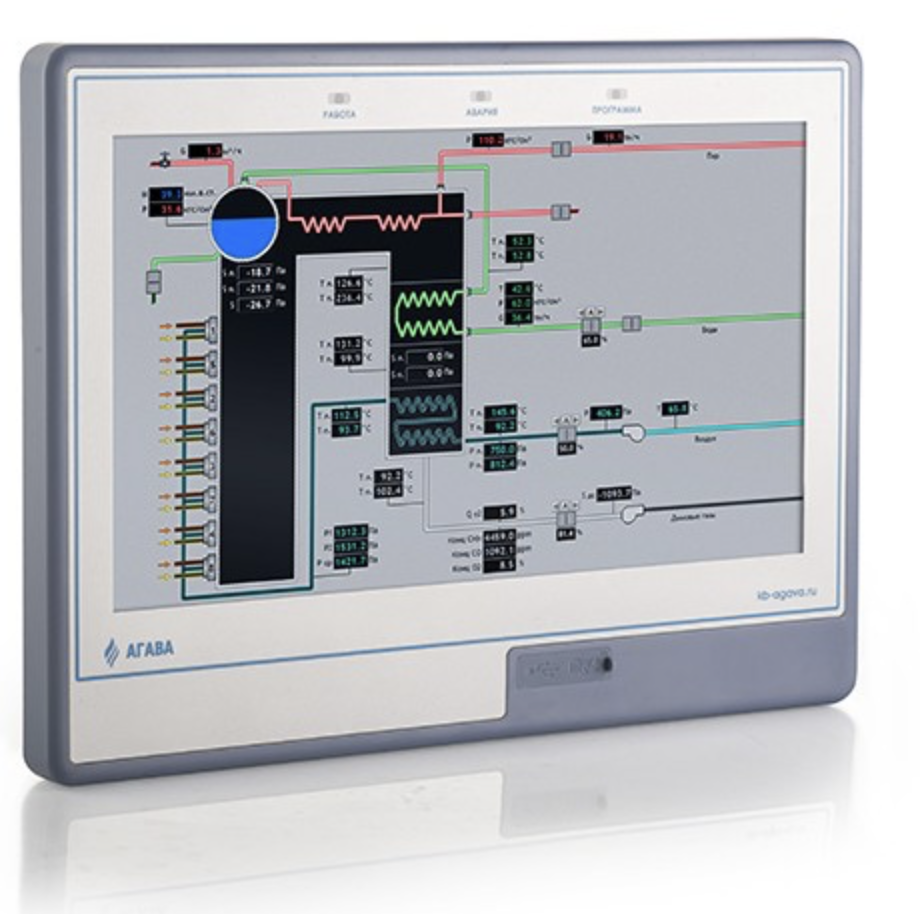

Программируемый логический контроллер АГАВА ПЛК-40

Цену уточняйте

  • Под заказ
clockОтправка с 12 августа 2024
Программируемый логический контроллер АГАВА ПЛК-40
Программируемый логический контроллер АГАВА ПЛК-40Под заказ
Цену уточняйте
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

ПЛК-40 относится к классу так называемых проектных контроллеров, то есть, устройств, максимально заточенных под конкретную задачу: клиент сам определяет необходимое количество и тип входов / выходов, интерфейсов, тип электропитания.

ПЛК-40 — это прибор «2 в 1». Он совмещает в себе высокопроизводительный ПЛК и панель оператора. Такое решение позволяет практически вдвое сэкономить на затратах при закупках устройств управления.

АГАВА ПЛК-40 — это программируемый логический контроллер с сенсорным дисплеем. Главным его плюсом является модульность. Вы сами выбираете количество и тип интерфейсов, входов / выходов, которые будут располагаться «на борту» контроллера. Контроллер поддерживает до пяти многоканальных субмодулей ввода / вывода. Описание субмодулей приведено ниже в таблице.

Линейка контроллеров АГАВА ПЛК-40 – это уникальный продукт, включающий в себя:

  • промышленный контроллер на операционной системе реального времени Linux;
  • среду разработки прикладных программ CoDeSys 3.5;
  • графическую сенсорную панель и реализованный на ней ЧМИ (человеко-машинный интерфейс);
  • интерфейсный модуль с набором цифровых, дискретных и аналоговых входов/выходов;
  • дополнительные модули ввода/вывода (АГАВА МВВ-40);

АГАВА ПЛК-40

АГАВА ПЛК-40 – это продукт, построенный по принципу «ВСЕ в ОДНОМ».

Новизна и инновационность линейки АГАВА ПЛК-40 заключается не только в идеологии "ВСЕ в ОДНОМ", но и в том, что продукт максимально ориентирован на потребителя. Покупатель сам, при помощи приложения на ПК или мобильном устройстве, может заказать необходимые субмодули ввода/вывода для установки в корпус ПЛК. Если для решения конкретной задачи автоматизации количество слотов контроллера окажется недостаточным, для размещения нужного количества субмодулей есть возможность заказать дополнительный внешний модуль ввода/вывода АГАВА МВВ40, который можно так же гибко укомплектовать субмодулями по своему усмотрению. Также имеется возможность выбора сенсорной панели с нужным размером диагонали экрана.

Субмодули, доступные для установки на АГАВА ПЛК-40. В корпус ПЛК можно установить до пяти субмодулей.

Обозначение Кол-во входов Кол-во выходов Примечание
Субмодули аналоговых входов/выходов
1 AIO 2 2

Унифицированные сигналы
Ток: 4–20 мА, 0–20 мА, 0–5 мА
Напряжение: 0–10 В

Входное сопротивление
Ток: 100 Ом
Напряжение: не менее 70 кОм

2 AI 4 0
3 TMP 2 0 Субмодуль измерения температуры, Pt100, Pt1000, 50M, 100M, ТСП-50, ТСП-100 (50П, 100П)
Субмодули дискретных входов/выходов
1 DI 4 0 Каналы 3 и 4 могут выступать в роли счетчиков импульсов
2 DI6 6 0 Каналы 3 и 4 могут выступать в роли счетчиков импульсов и измерителей периода импульсов
3 DO 0 4 Тип выхода открытый коллектор
4 DO6 0 6 Тип выхода открытый коллектор.
Возможно управление двумя драйверами шаговых двигателей
5 ENI2 2 0 Сухой контакт, открытый коллектор
Предназначен для подключения двух инкрементальных энкодеров
и подсчета числа импульсов каждого энкодера
6 SIM 0 2 Тип выхода симистор
7 R 0 2 Тип выхода реле
Субмодули интерфейсов
1 485 2 × RS485
2 232 / ETH 1 × RS232 и 1 × Ethernet
3 GPRS 1 × GSM/GPRS модем
4 CAN 2 × CAN до 1 Мбит/с
Поставляется без протокола обмена CANopen

Примеры конфигурации АГАВА ПЛК-40

  • АГАВА ПЛК-40.10 (485-X-24-X-X-X) — дисплей 10", 2 интерфейса RS-485, напряжение питания 24 В.
  • АГАВА ПЛК-40.07 (AI-AIO-220-X-485-X) — дисплей 7", 2 интерфейса RS-485, 6 аналоговых входов, 2 аналоговых выхода, напряжение питания 220 В.
  • АГАВА ПЛК-40.10 (AIO-DI-24-R-485-232/ETH) — дисплей 10", 2 интерфейса RS-485, 1 интерфейс RS-232, 1 Ethernet, 2 аналоговых входа, 2 аналоговых выхода, 4 дискретных входа, 2 дискретных выхода типа реле, напряжение питания 24 В.

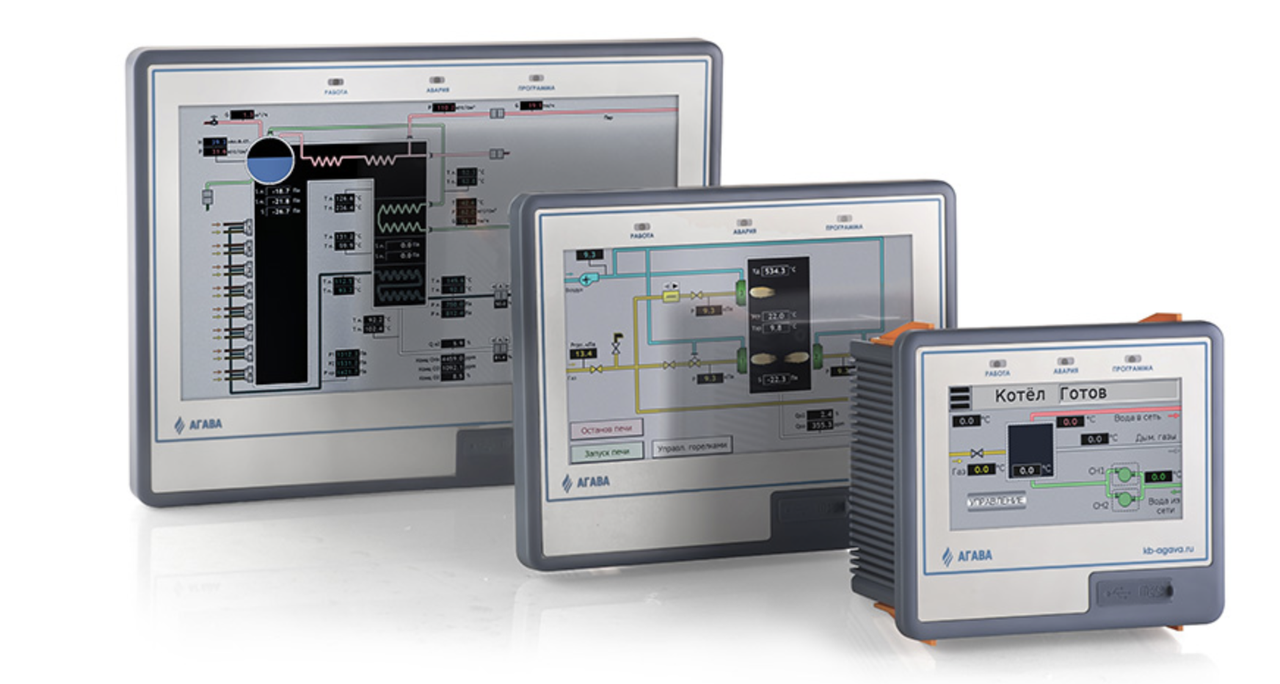

Линейка контроллеров АГАВА ПЛК-40. 10" / 7" / 4,3"

Основные технические характеристики АГАВА ПЛК-40

Ресурсы
Процессор 32-х разрядный, Cortex-A8 1 ГГц, 3D-ускоритель, L2-кэш 256 Кб
Объем оперативной памяти 512 Мб DDR3
Объем FLASH-памяти программ 4 Гб eMMC
USB 1 × USB OTG
SD-карта 1 × MicroSD
Графическая сенсорная панель TFT 4,3" / 7" / 10"
Программные ресурсы
Операционная система Linux-RT 4.4
Среда программирования CoDeSys 3.5
Габаритные размеры
Дисплей 4,3", мм 135 × 119 × 88
Дисплей 7", мм 195 × 154 × 99
Дисплей 10", мм 265 × 197 × 101

Конкурентные преимущества линейки контроллеров АГАВА ПЛК-40:

  • современная многозадачная операционная система реального времени Linux 4.4 RT, позволяющая управлять объектами в режиме реального времени;
  • высокопроизводительный процессор индустриального исполнения Cortex-A8 800 МГц;
  • конструкция с набираемыми субмодулями ввода/вывода для более точной конфигурации контроллера под выполняемую задачу;
  • программирование контроллеров как на языках МЭК 61131 в среде CoDeSys V3.5, так и на языках С/С++;
  • наличие полноцветного TFT сенсорного экрана размером 4.3", 7", либо 10" для визуализации технологического процесса, поддержка встроенной визуализации CoDeSys;
  • встроенный источник питания с расширенным рабочим диапазоном от 85 до 265 В.

Области применения контроллеров АГАВА ПЛК-40

Основным потребителем контроллеров могут быть как инжиниринговые компании, разрабатывающие и внедряющие средства автоматизации, так и конечные заказчики. Последним предлагаются готовые решения на базе этой линейки, например, температурные контроллеры, регистраторы, ПИД-регуляторы с функцией регистрации и удалённого доступа и т. п. Более сложные системы поставляются комплектно и в шкафном исполнении.

Области применения АГАВА ПЛК-40 – от самых простых объектов автоматизации, например, насосных станций или индивидуальных теплопунктов в ЖКХ, до сложных распределенных SCADA и управляющих систем в областях газонефтедобычи, теплоэнергетики, в химической промышленности и т. д.

Основные технические характеристики АГАВА ПЛК-40

Ресурсы
Процессор 32-х разрядный, Cortex-A8 1 ГГц, 3D-ускоритель, L2-кэш 256 Кб
Производитель процессора Texas Instruments Sitara AM335x
Объем оперативной памяти 512 Мб DDR3
Объем FLASH-памяти программ 4 Гб eMMC
USB 1 × USB OTG
SD-карта 1 × MicroSD
Графическая сенсорная панель TFT 4,3" / 7" / 10"
Программные ресурсы
Операционная система Linux-RT 4.4
Среда программирования CoDeSys 3.5
Общие сведения
Степень защиты корпуса IP54 - лицевая панель / IP20 - задняя панель
Температурный диапазон работы От -10 до +50°С
Габаритные размеры
Дисплей 4,3", мм 135 × 119 × 88
Дисплей 7", мм 195 × 154 × 99
Дисплей 10", мм 265 × 197 × 101

Модули, доступные для установки на АГАВА ПЛК-40. Вы можете установить до пяти модулей.

Обозначение Кол-во входов Кол-во выходов Примечание
Модули аналоговых входов/выходов
1 AIO 2 2

Унифицированные сигналы
Ток: 4–20 мА, 0–20 мА, 0–5 мА
Напряжение: 0-10 В

Входное сопротивление
Ток: 100 Ом
Напряжение: не менее 70 кОм

2 AI 4 0
3 TMP 2 0 Модуль измерения температуры, Pt100, Pt1000, 50M, 100M, ТСП-50, ТСП-100 (50П, 100П)
Модули дискретных входов/выходов
1 DI 4 0 Каналы 3 и 4 могут выступать в роли счетчиков импульсов
2 DI6 6 0 Каналы 3 и 4 могут выступать в роли счетчиков импульсов и измерителей периода импульсов
3 DO 0 4 Тип выхода открытый коллектор
4 DO6 0 6 Тип выхода открытый коллектор.
Возможно управление двумя драйверами шаговых двигателей
5 ENI2 2 0 Сухой контакт, открытый коллектор
Предназначен для подключения двух инкрементальных энкодеров
и подсчета числа импульсов каждого энкодера
6 SIM 0 2 Тип выхода симистор
7 R 0 2 Тип выхода реле
Модули интерфейсов
1 485 2 × RS485
2 232 / ETH 1 × RS232 и 1 × Ethernet
3 GPRS 1 × GSM/GPRS модем
4 CAN 2 × CAN до 1 Мбит/с
Поставляется без протокола обмена CANopen
Характеристики
Основные
Производитель Eni
