Контрольно-измерительные приборы и автоматика
Наличие документов
Знак Наличие документов означает, что компания загрузила свидетельство о государственной регистрации для подтверждения своего юридического статуса компании или индивидуального предпринимателя.

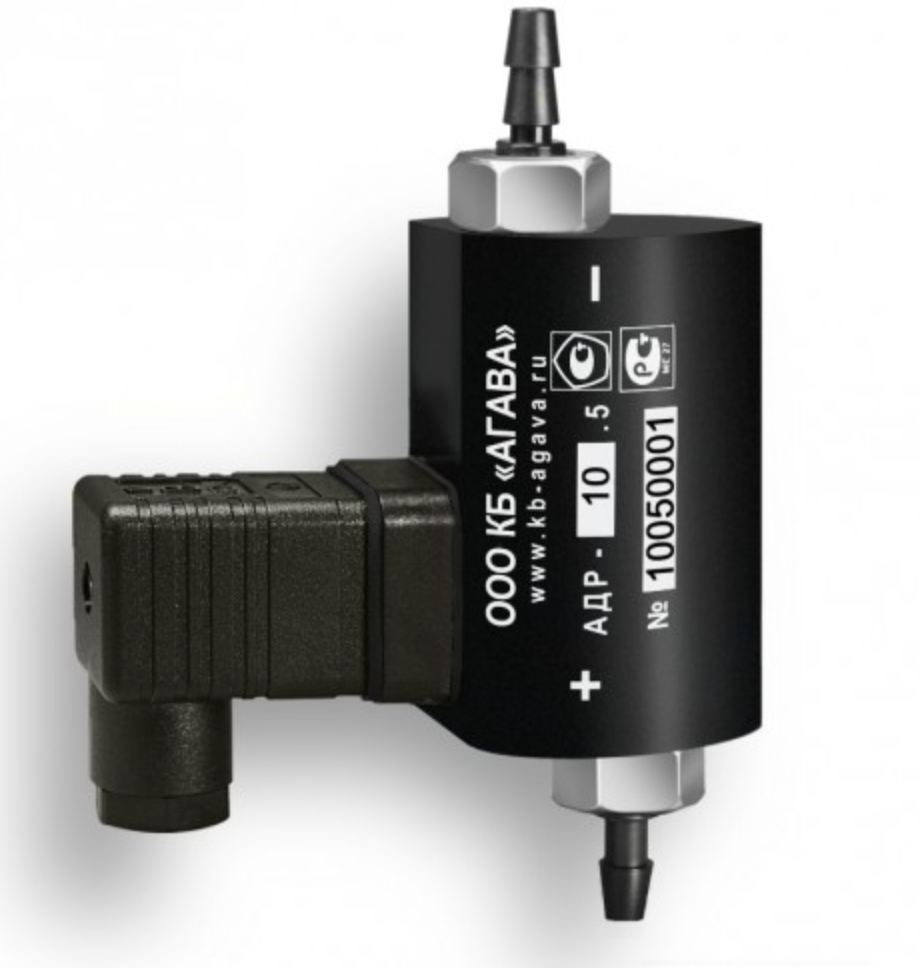

АДР-хх.5–измерители дифференциального давления

Цену уточняйте

  • Под заказ
  • Оптом и в розницу
clockОтправка с 15 ноября 2024
АДР-хх.5–измерители дифференциального давления
АДР-хх.5–измерители дифференциального давленияПод заказ
Цену уточняйте
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Назначение

Измерители дифференциального давления АДР-хх.5 применяются для измерения перепада давления газа или воздуха на дросселирующих шайбах, отборных устройствах, фильтрах и др. В свою очередь перепад давления на гидравлическом сопротивлении функционально связан с расходом носителя.

Измерители АДР-хх.5 наиболее целесообразно применять в схемах автоматизации котлов, в которых соотношение газ/воздух в горелке рассчитывается по расходу носителя, а не по его давлению. Такая схема позволяет более эффективно поддерживать оптимальный режим сгорания топлива во всем диапазоне мощностей и, как следствие, добиваться лучших показателей производительности и стабильности работы котла в целом.

Измерители дифференциального давления также можно применять для построения схем приточной вентиляции, в которых регулируется объем (не давление) приточного воздуха.

АДР-хх.5 устанавливаются по месту, что исключает необходимость применения импульсных трубок, тем самым снимается проблема их засора. Изделия подключаются к контроллерам или индикаторам при помощи двухпроводной токовой цепи 4–20 мА. Дополнительного источника питания не требуется.

Изделие Описание Погрешность Максимальная перегрузка по дифференциальному давлению, кПа Предельное рабочее давление, кПа
АДР-0,125.5 Диапазон: 0...0,125 кПа, 4–20 мА 2,5 % 25 0,125
АДР-0,25.5 Диапазон: 0...0,25 кПа, 4–20 мА 2,5 % 25 0,25
АДР-0,5.5 Диапазон: 0...0,5 кПа, 4–20 мА 2,5 % 25 0,5
АДР-1,0.5 Диапазон: 0...1,0 кПа, 4–20 мА 2,5 % 25 1
АДР-2,0.5 Диапазон: 0...2,0 кПа, 4–20 мА 2,5 % 25 2
АДР-5,0.5 Диапазон: 0...5,0 кПа, 4–20 мА 2,5 % 75 5
АДР-10.5 Диапазон: 0...10 кПа, 4–20 мА 2,5 % 75 10
АДР-25.5 Диапазон: 0...25 кПа, 4–20 мА 2,5 % 400 25
АДР-50.5 Диапазон: 0...50 кПа, 4–20 мА 2,5 % 400 50



Отличительные особенности измерителей:

  • отсутствие импульсных трубок;
  • двухпроводное подключение;
  • класс точности – 2,5 (по заказу–1.5);
  • токовый выход – 4–20 мА;
  • питание от токовой цепи 4–20 мА;
  • межповерочный интервал – 24 месяца.


Электрические параметры:

  • напряжение питания – 12...27 В;
  • потребляемый ток  – не более 20 мА;
  • токовый  выход – 4–20 мА;
  • напряжение питания токового выхода 24 – 30 В;
  • сопротивление нагрузки токового выхода до 500 Ом.

Комплектность поставки измерителя АДР-ХХ.5



п/п
Наименование и условное обозначение Обозначение документа Количество Примечание
1 Измеритель АГСФ.406233.002 1
2 Кронштейн АГСФ.745236.001 1
3 Гайка М12×1,5 1   2
4 Хомут   4
5 Розетка GDM 2009   1
6 Рукав I-6,3-0,63-У ГОСТ 9356-75 0,5 м. по
2 шт.
Для подключения давления при помощи отборного устройства
давления 16-200-НМ, ТУ 4218-017-01395839-03.
Возможна комплектация рукавом необходимой длины под заказ
7 Паспорт АГСФ.406233.002 ПС 1
8 Техническое описание и руководство по эксплуатации АГСФ.406233.002 РЭ 1
Характеристики
Основные
Производитель АГАВА
Страна производительРоссия
Технические характеристики
Тип давленияДифференциальное
Информация для заказа
  • Цена: Цену уточняйте
