Регистратор электронный многофункциональный АРВ является микропроцессорным вычислительным устройством и предназначен для индикации и архивирования технологических параметров, собираемых с внешних приборов и датчиков.
Регистратор имеет два исполнения в зависимости от используемого контроллера – АРВ-40 и АРВ-50.
Отображение параметров производится на встроенном цветном сенсорном экране. Представление информации на экране может быть изменено пользователем с использованием встроенных визуальных компонентов (виджетов).

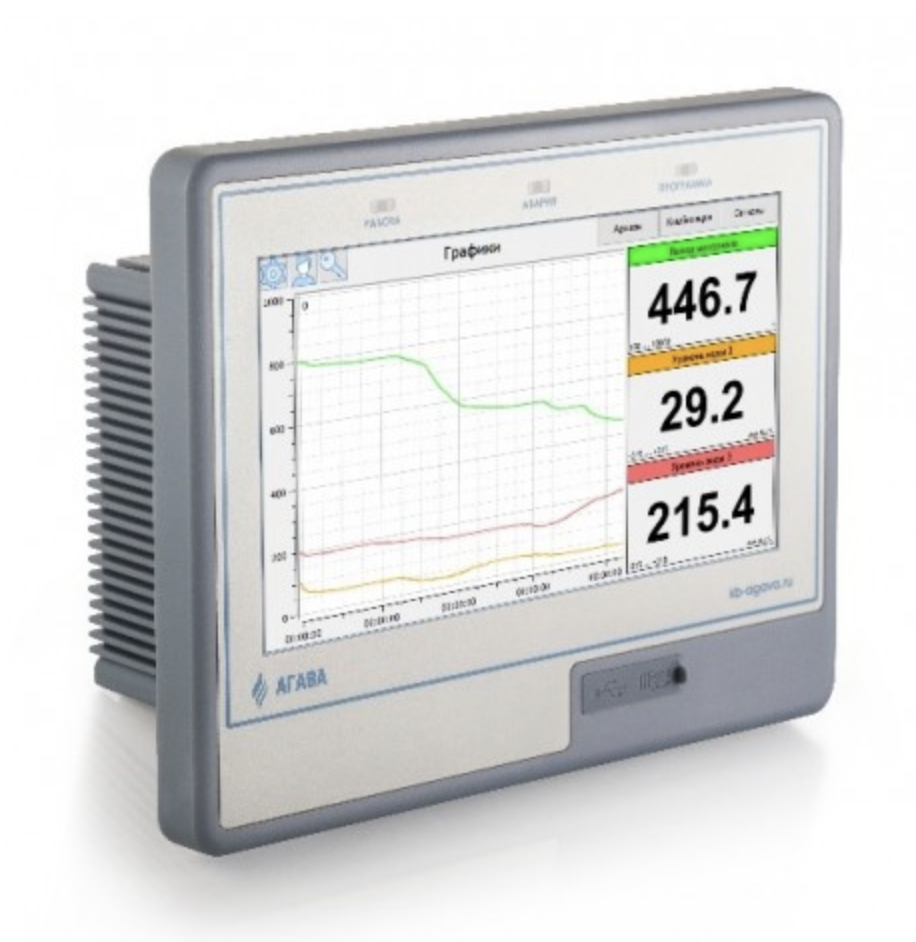

Рисунок 1 – Регистратор АРВ-40
Назначение и возможности
Регистратор обладает следующими возможностями и особенностями.
- Удобный, полностью перенастраиваемый под нужды потребителя пользовательский интерфейс с сенсорным управлением.
- Наличие различных режимов визуализации данных: цифровой индикатор, барографический индикатор, график (тренд), таблица.
- Ввод данных через субмодули, устанавливаемые в корпус регистратора (для исполнения АРВ-40) и внешние модули ввода из списка совместимых, а также другие устройства (контроллеры, вычислители).
- Типы подключаемых датчиков определяются используемыми субмодулями или внешними модулями ввода. При необходимости регистратор можно доукомплектовать нужным модулем.Например, конфигурация субмодулей AI — AI — 220 — AI — AI — AI для исполнения АРВ-40 позволяет подключить без применения внешних модулей ввода 20 аналоговых датчиков с токовым выходом или выходом типа напряжение 0–10 В. Конфигурация субмодулей AI — AI — 220 — TMP — TMP — DI позволяет подключить 8 аналоговых датчиков с токовым выходом или выходом типа «Напряжение 0–10 В», 4 термоспротивления и 4 датчика с дискретным выходом.
- Возможность подключения внешних модулей ввода по линиям связи RS-485 и Ethernet.
- Сигнализация об отклонении значений параметров за установленные границы (НАУ, НПУ, ВПУ, ВАУ) путем индикации на экране, включения дискретного выхода, отправки данных по цифровому интерфейсу или текстовым сообщением по e-mail.
- Регистрация событий в журнале (выход параметра за установленные границы, обрыв линий связи и др.).
- Модульная архитектура, дающая максимальную гибкость расположения модулей ввода (модули можно «разбросать» по объекту либо разместить в шкафу), а также повышающая его ремонтопригодность и сокращающая расходы на обслуживание. Выход из строя модуля не нарушает работоспособность регистратора в целом.
- Возможность передачи данных в различные информационные системы по протоколам Modbus-RTU/Modbus-TCP (интерфейсы RS-485, Ethernet).
- Возможность переноса архива параметров на персональный компьютер для просмотра / анализа.
- Возможность добавления поддержки устройств с нестандартным протоколом обмена (расходомеры, тепловычислители, электросчетчики и т. д.) по запросу потребителей.
- Возможность обработки данных, в том числе по сложным зависимостям. Например, на основе двух сигналов температуры теплоносителя и сигнала расхода можно рассчитать теплопроизводительность.
Технические характеристики
Параметр | АРВ-40 | АРВ-50 |
Подключение датчиков | К субмодулям и внешним МВВ | Только к внешним МВВ |
Количество датчиков, подключаемых к субмодулям | До 20 аналоговых, до 20 дискретных | 0 |
Количество датчиков, подключаемых к внешним модулям ввода-вывода | До 100 аналоговых, до 200 диcкретных | До 100 аналоговых, до 200 диcкретных |
Точность измерений | При использовании встроенных субмодулей – 0.5 %. Для внешних МВВ определяется параметрами используемого модуля | Определяется параметрами используемого модуля |
Тип накопителя для хранения данных | MicroSD (SDHC, SDXC) | SD (SDHC, SDXC) |
Объем накопителя для хранения данных | До 2 Тб | |
Экран | Цветная сенсорная панель с диагональю 4, 7, 10 дюймов | цветная сенсорная панель с диагональю 10, 15 дюймов |
Подключение внешних модулей ввода и вывода информации в сторонние информационные системы (верхний уровень, диспетчеризация) | Субмодули: RS485 (2 × RS-485), 232/ETH (1 × RS-232, 1 × Ethernet) | Встроенные интерфейсы: RS-485 (3 шт.), Ethernet (1 шт.), RS-232 (1 шт.) |
Количество архивируемых параметров | Не ограничено | |
Период регистрации, с | 0,025…1000 | |
Период хранения, дней | 1…365 | |
Протоколы для вывода информации в сторонние информационные системы (верхний уровень, диспетчеризация) | Modbus-RTU (подчиненный), Modbus-TCP (подчиненный). | |
Отображение данных | экраны с наборами индикаторов (текущие и архивные данные) | |
Количество экранов | Не ограничено | |
Количество индикаторов на экране | Не ограничено |
Состав
Типовой регистратор АРВ-40 представляет собой промышленный контроллер с сенсорным экраном и набором установленных в корпус субмодулей, через которые подключаются датчики. При необходимости подключения большего количества датчиков контроллер доукомплектовывается дополнительным внешним модулем ввода.
Типовой регистратор АРВ-50 представляет собой промышленный контроллер с сенсорным экраном, дополненный набором внешних модулей ввода сигналов, через которые подключаются датчики.
Совместимые устройства и модули ввода
С регистратором совместимы устройства и модули ввода-вывода, поддерживающие передачу данных по протоколам Modbus-RTU, Modbus-TCP.
Возможности регистратора
Отображение данных
Регистратор отображает текущие и архивные данные на экранах с помощью различных элементов визуализации (виджетов):
Рисунок 2 – Экран «Уровень воды» с тремя цифровыми индикаторами уровня воды и графиком этих параметров
- цифровой индикатор текущего значения параметра;
- барографический индикатор текущего значения параметра;
- график архивных данных параметра (или нескольких параметров);
- таблица параметров.
Все индикаторы, графики и другие элементы визуализации допускают изменение размера, цвета и т. д. На одном экране могут располагаться индикаторы произвольного размера и типа.
Цифровой индикатор
Цифровой индикатор предназначен для отображения значения измеряемого параметра в числовом виде.
Кроме значения параметра, цифровой индикатор отображает также:
- наименование параметра, единицы измерения;
- пределы изменения параметра;
- установленные значения аварийных и предупредительных границ, а также признаки их срабатывания.
График параметров
График параметров предназначен для отображения значений измеряемых параметров в виде кривых, располагаемых на сетке с указанием масштаба.
На графике возможно отображение любых параметров, в том числе и не архивируемых.
Возможно изменение расположение осей (например, ось времени можно расположить вертикально, тогда график будет напоминать вид ленты бумажного рулонного самописца, но с отметками времени).
Также возможно переключение видимости легенды, следящего режима, автоматического масштабирования значений по осям и др.
Барографический индикатор
Барографический индикатор предназначен для отображения значения измеряемого параметра в виде гистограммы с указанием значений установленных границ (нижней и верхней аварийных и предаварийных – НАУ, НПУ, ВПУ, ВАУ).
Таблица параметров
Таблица параметров предназначена для отображения значений измеряемых параметров в виде таблицы с возможностью группировки, раскраски ячеек.
Кроме описанных выше специализированных компонентов регистратор также предоставляет набор базовых компонентов визуализации, которые также можно использовать для вывода информации:
- текстовая метка;
- изображение;
- функциональная кнопка.
Рисунок 3 – Экран «Параметры 1» с набором различных цифровых индикаторов
Рисунок 4 – Экран «Параметры» с набором цифровых индикаторов
Рисунок 5 – Экран «Архив» с графиком двенадцати параметров и включенной легендой
Сигнализация
Регистратор предоставляет пользователю возможность сигнализации о выходе значений параметров за установленные границы (НАУ, НПУ, ВПУ, ВАУ) путем индикации на экране, включения дискретного выхода, отправки данных по цифровому интерфейсу или текстовым сообщением по e-mail.
Рисунок 6 – Экран «Журнал событий»
Для сигнализации об отклонении значений параметров с помощью внешних устройств, подключенных к дискретным выходам регистратора (например, для включения звонка громкого боя), необходима установка в корпус регистратора соответствующего субмодуля или применение внешнего модуля вывода соответствующего типа.
Технические характеристики
- Количество подключаемых датчиков – до 20 аналоговых, до 20 дискретных. При использовании внешних модулей ввода – до 100 аналоговых, до 200 дискретных.
- Точность измерений при использовании встроенных субмодулей – 0,5 %. При использовании внешних модулей ввода точность определяется параметрами используемого модуля.
- Объем памяти для хранения данных определяется применяемым носителем типа microSD. К примеру, накопитель объемом 32 Гб позволяет в течение года хранить данные 40 сигналов с интервалом регистрации 1 сек.
- Количество параметров в архиве: не ограничено.
- Количество вычисляемых сигналов: не ограничено.
- Настраиваемые параметры регистрации: период регистрации (25 мс – 1000 с), период хранения (1–365 дней).
- Экран: цветная сенсорная панель с диагональю 4/7/10 дюймов.
- Отображение данных экранами с наборами индикаторов (текущие и архивные данные).
- Количество экранов: не ограничено.
- Количество индикаторов на экране: не ограничено.
- Подключение внешних модулей ввода: до двух линий RS485 и Ethernet.
- Вывод информации в сторонние информационные системы (верхний уровень, диспетчеризация): RS485 или Ethernet, протоколы Modbus-RTU, Modbus-TCP.
- Цена: Цену уточняйте
