Доступные интерфейсы связи:
- Ethernet
- RS-485
- Ethernet и RS-485
Если Вам необходима панель оператора с функциями ПЛК, то Вы можете заказать АГАВА ПЛК-40. Панель оператора и ПЛК в одном приборе.

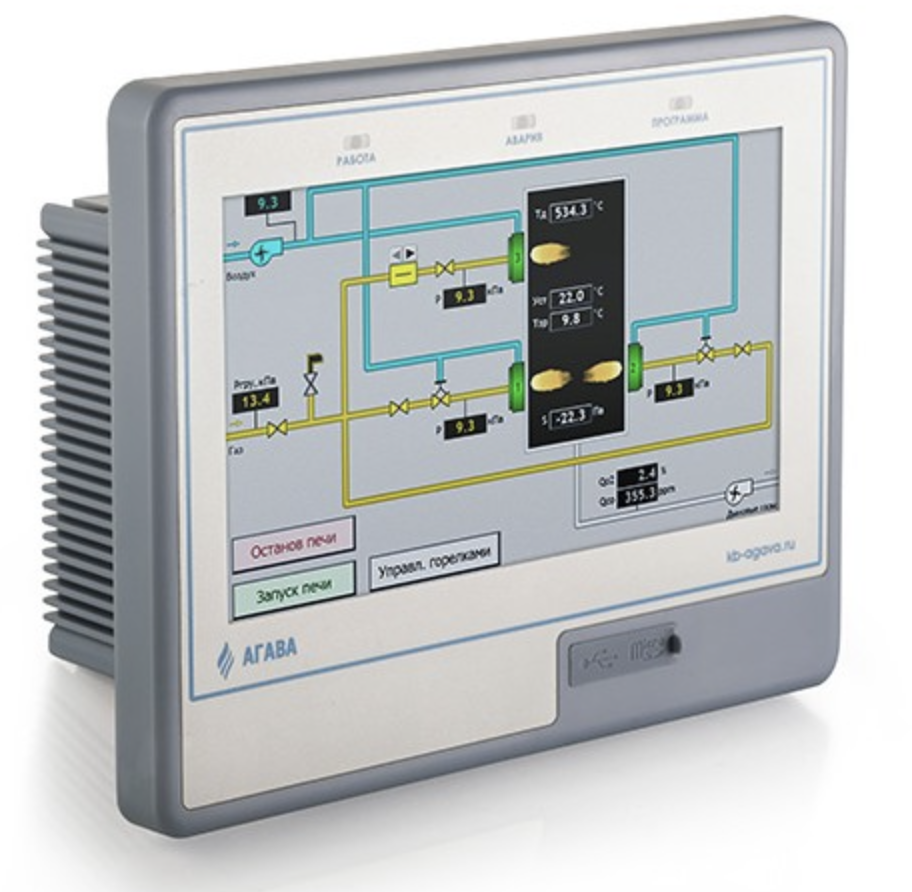

Панель оператора АГАВА ПО-40 представляет собой устройство класса «Человеко-машинный интерфейс» и предназначена для визуализации и архивирования параметров, а также для управления технологическими процессами.
Взаимодействие с оператором производится через сенсорную панель.
Все функции панели оператора реализуются встроенной системой AgavaPLC.
AgavaPLC является современным, модульным и кроссплатформенным приложением для построения систем визуализации и диспетчеризации и обладает широкими возможностями для визуализации технологического процесса:
- Функциональные элементы - виджеты (текстовые метки, изображения, барографический индикатор, график, функциональная кнопка и др.);
- Составные многослойные композиции (экраны);
- Поддержка GIF анимации;
- Поддержка масштабирования композиций;
- Малые задержки при обновлении данных на экране;
- Возможность изменения свойств виджетов и других объектов во время исполнения проекта;
- Поддержка работы с сенсорным экраном;
- Многозадачная обработка данных;
- Поддержка протоколов Modbus-TCP, Modbus-RTU в режимах «Ведущий», «Ведомый»;
- Наличие подсистемы обработки событий и сигнализации;
- Наличие средств разделения доступа;
- Наличие средств формирования отчетов;
- Возможность сохранения настроек и данных на накопитель для их автоматического восстановления при перезапуске проекта;
- Возможность хранения ресурсов в отдельных файлах на диске и в библиотеках ресурсов в упакованном виде;
- Поддержка архивирования данных в БД SQLite. По запросу может быть реализована поддержка других БД;
Отличительной особенностью панели АГАВА ПО-40 является возможность использования ее в качестве полноценного высокопроизводительного ПЛК с субмодулями ввода/вывода "на борту".
Панель оператора АГАВА ПО-40 совместима с модулями ввода/вывода АГАВА МВВ-40 и аналогичными, поддерживающими протоколы связи MODBUS RTU или MODBUS TCP/IP.
Области применения панели оператора АГАВА ПО-40
Области применения АГАВА ПО-40 – от самых простых объектов автоматизации, например, насосных станций или индивидуальных теплопунктов в ЖКХ, до сложных распределенных SCADA и управляющих систем в областях газонефтедобычи, теплоэнергетики, в химической промышленности и т. д.
Основным потребителем панелей оператора могут быть как инжиниринговые компании, разрабатывающие и внедряющие средства автоматизации, так и конечные заказчики. Последним предлагаются готовые решения на базе АГАВА ПО-40, например, регистраторы, ПИД-регуляторы с функцией регистрации и удаленного доступа и т. п. Более сложные системы поставляются комплектно и в шкафном исполнении.
Основные технические характеристики АГАВА ПО-40
Ресурсы | |
Процессор | 32-х разрядный, Cortex-A8 1 ГГц, 3D-ускоритель, L2-кэш 256 Кб |
Объем оперативной памяти | 512 Мб DDR3 |
Объем FLASH-памяти программ | 4 Гб eMMC |
USB | 1 × USB OTG |
SD-карта | 1 × MicroSD |
Графическая сенсорная панель TFT | 4,3" / 7" / 10" |
Программные ресурсы | |
Операционная система | Linux-RT 4.4 |
Габаритные размеры | |
Дисплей 4,3", мм | 135 × 119 × 88 |
Дисплей 7", мм | 195 × 154 × 99 |
Дисплей 10", мм | 265 × 197 × 101 |
Источник питания | |
Встроенный источник питания с расширенным рабочим диапазоном | от 85 до 265 В |
Субмодули, доступные для установки на АГАВА ПО-40 (опционально)
В корпус ПО можно установить до четырех субмодулей.
№ | Обозначение | Кол-во входов | Кол-во выходов | Примечание |
Субмодули аналоговых входов/выходов | ||||
1 | AIO | 2 | 2 |
Унифицированные сигналы Входное сопротивление |
2 | AI | 4 | 0 | |
3 | TMP | 2 | 0 | Субмодуль измерения температуры, Pt100, Pt1000, 50M, 100M |
Субмодули дискретных входов/выходов | ||||
1 | DI | 4 | 0 | Каналы 1 и 2 могут выступать в роли счетчиков импульсов |
2 | DO | 0 | 4 | Тип выхода открытый коллектор |
3 | SIM | 0 | 2 | Тип выхода симистор |
4 | R | 0 | 2 | Тип выхода реле |
Конкурентные преимущества панели оператора АГАВА ПО-40:
- современная многозадачная операционная система реального времени Linux 4.4 RT, позволяющая визуализировать работу технологического объекта и управлять им в режиме реального времени;
- высокопроизводительный процессор индустриального исполнения Cortex-A8 800 МГц;
- программирование на языках С/С++;
- наличие полноцветного TFT сенсорного экрана размером 4.3", 7", либо 10" для визуализации технологического процесса;
- встроенный источник питания с расширенным рабочим диапазоном от 85 до 265 В;
- возможность оснащения панели субмодулями ввода-вывода аналоговых и дискретных сигналов (опционально).
- Цена: Цену уточняйте
