Модуль ввода/вывода АГАВА МВВ-40
Цену уточняйте
- Под заказ
Отправка с 12 ноября 2024Главным преимуществом МВВ-40 является его максимальная ориентированность на покупателя. Заказчик сам выбирает количество и тип интерфейсов, входов и выходов, которыми будет оснащен МВВ.

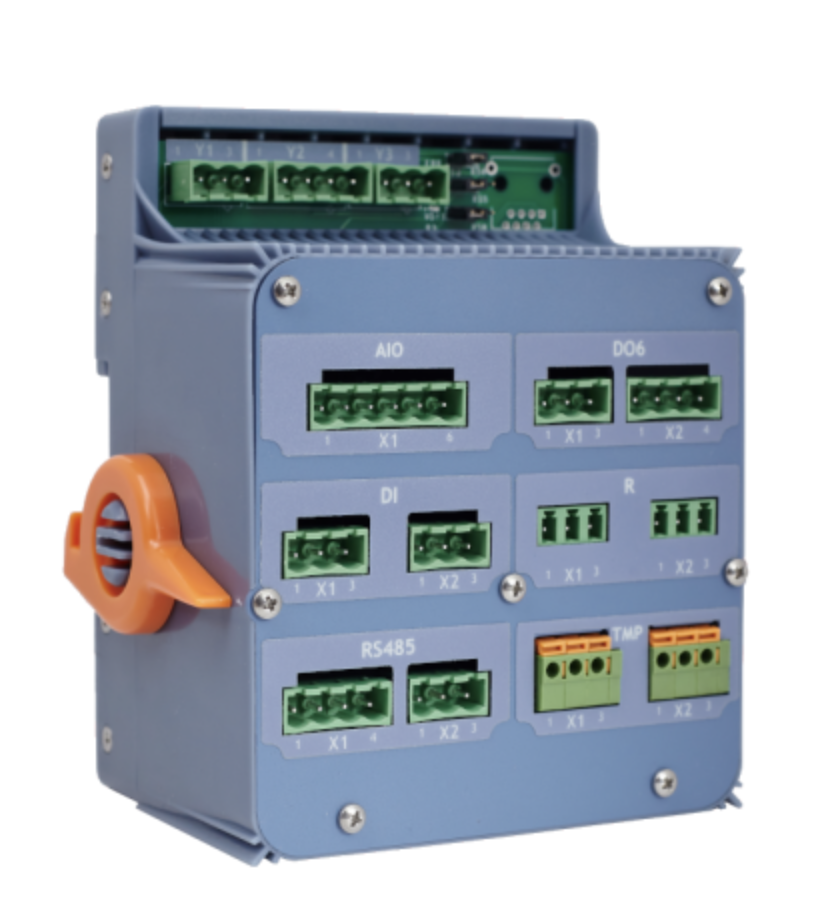

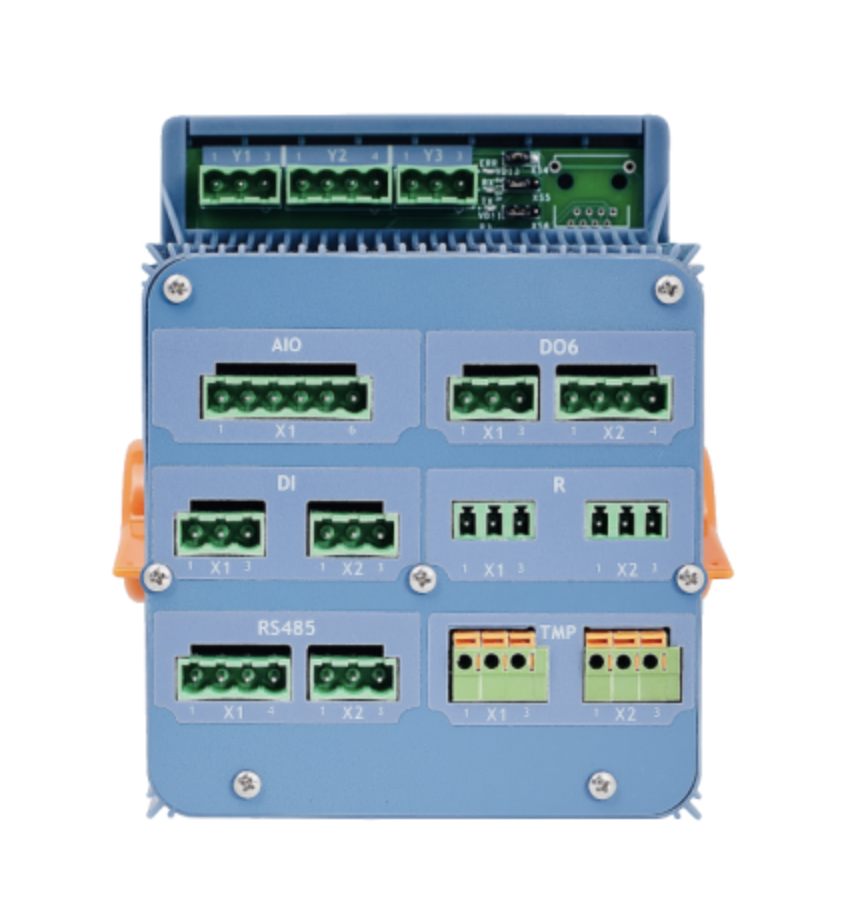

Модуль поддерживает установку до шести многоканальных субмодулей. Описание субмодулей приведено ниже в таблице.
АГАВА МВВ-40 совместим с контроллерами АГАВА ПЛК-40, с панелями оператора АГАВА ПО-40 и любыми контроллерами, промышленными компьютерами и панелями оператора, поддерживающими протоколы связи MODBUS RTU или MODBUS TCP/IP.
Универсальный модуль ввода/вывода АГАВА МВВ-40 предназначен для ввода и вывода дискретных и аналоговых сигналов в сетях промышленного назначения.
Обмен данными происходит по интерфейсу RS-485 либо по интерфейсу Ethernet.
Питание модуля – от постоянного напряжения 24 В.
Базовый блок представляет собой корпус, в котором размещена материнская плата с разъемами для подключения цепей питания и последовательных интерфейсов RS-485 и Ethernet.
Существует три модификации базового блока:
- МВВ-40.1 — имеет один интерфейс RS-485;
- МВВ-40.2 — имеет два интерфейса RS-485;
- МВВ-40.3 — имеет один интерфейс Ethernet.
Технические характеристики
|
Общие сведения |
|
|
Конструктивное исполнение |
Корпус для крепления на дин-рейку |
|
Габаритные размеры (ширина × высота × глубина), мм |
123 × 138 × 77 |
|
Степень защиты корпуса |
IP20 |
|
Напряжение питания |
24 В ± 10 % постоянного тока |
|
Потребляемая мощность |
не более 11 Вт |
|
Условия эксплуатации |
|
|
Тип помещения |
Закрытые взрывобезопасные помещения без агрессивных паров и газов |
|
Температура окружающего воздуха |
От 0 до +50 °С |
|
Влажность воздуха |
Верхний предел относительной влажности воздуха 80 % при +35 °С и более низких температурах без конденсации влаги |
|
Атмосферное давление |
От 86 до 107 кПа |
Прибор имеет субмодульную архитектуру, позволяющую устанавливать в слоты расширения субмодули ввода/вывода различного типа. Всего можно установить до шести субмодулей ввода/вывода. Описание субмодулей представлено в таблице ниже.
Субмодули, доступные для установки на АГАВА МВВ-40. В корпус МВВ-40 можно установить до шести субмодулей.
| № | Обозначение | Кол-во входов | Кол-во выходов | Примечание |
| Субмодули аналоговых входов/выходов | ||||
| 1 | AIO | 2 | 2 |
Унифицированные сигналы Входное сопротивление |
| 2 | AI | 4 | 0 | |
| 3 | TMP | 2 | 0 | Субмодуль измерения температуры, Pt100, Pt1000, 50M, 100M, ТСП-50, ТСП-100 (50П, 100П) |
| Субмодули дискретных входов/выходов | ||||
| 1 | DI | 4 | 0 | Каналы 3 и 4 могут выступать в роли счетчиков импульсов |
| 2 | DI6 | 6 | 0 | Каналы 3 и 4 могут выступать в роли счетчиков импульсов и измерителей периода импульсов |
| 3 | DO | 0 | 4 | Тип выхода открытый коллектор |
| 4 | DO6 | 0 | 6 | Тип выхода открытый коллектор. Возможно управление двумя драйверами шаговых двигателей |
| 5 | ENI2 | 2 | 0 | Сухой контакт, открытый коллектор Предназначен для подключения двух инкрементальных энкодеров и подсчета числа импульсов каждого энкодера |
| 6 | SIM | 0 | 2 | Тип выхода симистор |
| 7 | R | 0 | 2 | Тип выхода реле |
Примеры конфигурации АГАВА МВВ-40
- АГАВА МВВ-40.1 (DI-SIM) — 1 интерфейс RS-485, 4 дискретных входа, 2 дискретных выхода типа симистор.
- АГАВА МВВ-40.2 (AIO-AI) — 2 интерфейса RS-485, 6 аналоговых входов, 2 аналоговых выхода.
- АГАВА МВВ-40.3 (AIO-DI-R) — 1 интерфейса Ethernet, 2 аналоговых входа, 2 аналоговых выхода, 4 дискретных входа, 2 дискретных выхода типа реле.
Настройка параметров МВВ
Первоначальная настройка параметров базового блока и субмодулей осуществляется предприятием-изготовителем по заданию проектировщика или в соответствии с заказом Покупателя.
При необходимости Покупатель может самостоятельно настроить МВВ при помощи программы «Утилита настройки МВВ».
Для настройки параметров базового блока МВВ и параметров субмодулей необходимо:
- на ПК запустить программу «Утилита настройки МВВ»;
- выбрать параметры необходимого порта (если они не совпадают с параметрами по умолчанию);
- выбрать порт и нажать кнопку «Подключиться», дождаться пока завершится поиск модулей;
- выбрать строчку с найденным модулем из таблицы и нажать кнопку «Конфигурирование модуля»;
- настроить параметры МВВ и субмодулей, то есть отредактировать значения атрибутов в правом столбце таблицы на рисунке;
- записать конфигурацию в память МВВ, для этого из выпадающего меню «Модуль» выбрать «Записать параметры» или нажать на зеленую стрелку.
Схемы подключения внешних устройств к базовому блоку
- Схема подключения внешнего блока питания
- Схема подключения устройств с RS-485 к каналу 1 (Y2) (без дренажного провода)
- Схема подключения устройств с RS-485 к каналу 1 (Y2) (с дренажным проводом)
- Схема подключения устройств с RS-485 к каналу 2 (Y3) (без дренажного провода)
- Схема подключения устройств с RS-485 к каналу 2 (Y3) (с дренажным проводом)
