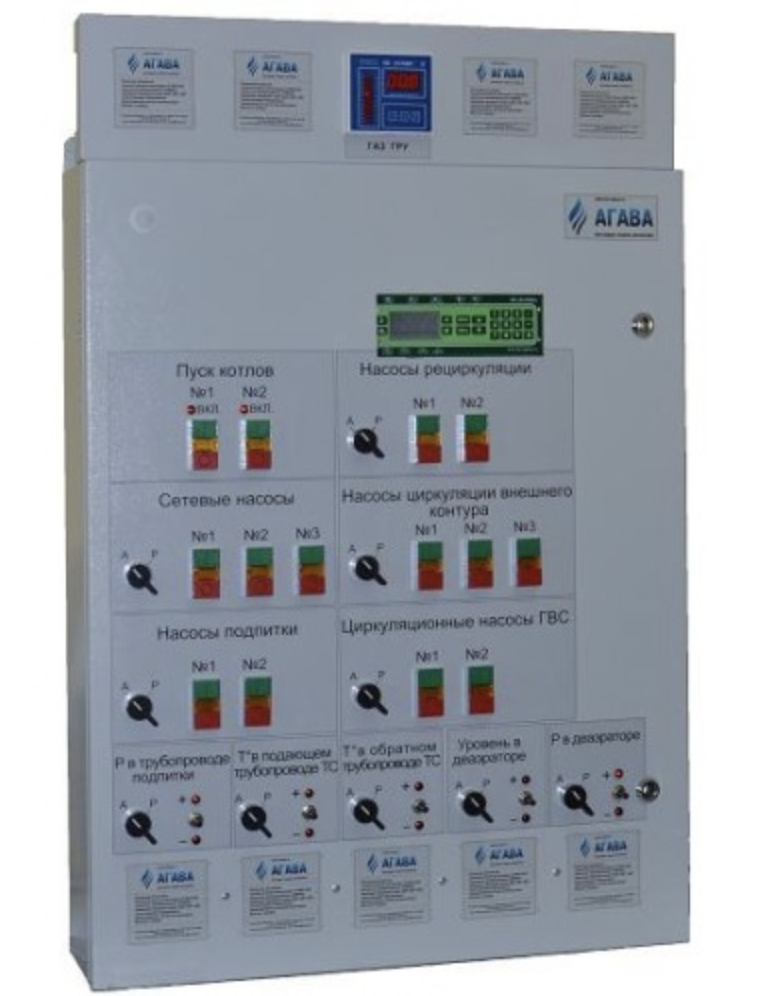

Для общекотельного оборудования. Автоматика управления ОК оборудованием на базе контроллера АГАВА 6432

Конструкторское Бюро «АГАВА» предлагает вам приобрести высококачественные шкафы автоматики и комплекты приборов, которые надежно защитят оборудование и жизни людей на любом предприятии.

Цена комплекта автоматики зависит от: технологической схемы котельной, количества и типа установленного оборудования, режимов управления и т. д.

Для корректного расчета стоимости необходимо заполнить опросный лист или выслать существующую проектную документацию по электронной почте kav@kb-agava.ru, а инженерный состав нашей компании сформирует спецификацию на комплект автоматики и направит его в ваш адрес ответным письмом.

Комплект автоматики для управления котельной АГАВА 6432 ОК предназначен для автоматизированного управления общекотельным оборудованием и водогрейными котлами, работающими на газообразном и жидком топливе, автоматизация которых выполнена на базе микропроцессорного устройства управления котлами, печами сушилками АГАВА 6432.

Комплект общекотельной автоматики обеспечивает:

• регулирование температуры воды на выходе теплообменника ТВС при помощи алгоритма каскадного управления котлами по температурному графику;
• ротацию котлов по таблице недельного цикла;
• поддержание требуемого давления в контуре теплоснабжения путем последовательного включения питательных насосов;
• поддержание требуемого давления в контуре котлов, путем включения/выключения питательного насоса;
• управление электрифицированными задвижками по воде на входе и выходе котлов;
• управление циркуляционными насосами:
  • автоматический ввод резервного насоса с включением предупредительной сигнализации,
  • управление электрифицированными задвижками насосов,
  • поочередная ротация циркуляционных насосов ТВС теплообменник – сеть;
• сигнализацию о неисправности измерительных цепей;
• сигнализацию о предельных уровнях в накопительных баках;
• запоминание первопричины возникновения аварийной ситуации;
• индикацию:
  • температуры воды в контуре ГВС,
  • давления воды в контуре ГВС,
  • давления воды в контуре ХВС,
  • давления воды в контуре котлов,
  • температуры воды в контуре ТВС (прямой и обратной),
  • давления воды в контуре ТВС (прямой и обратной),
  • перепада давления на газовом фильтре (сигнализация по превышению верхней уставки),
  • перепада давления на фильтре сетевой воды (сигнализация по превышению верхней уставки),
  • перепада давления на фильтре ХВС (сигнализация по превышению верхней уставки);
• вывод на встроенное табло информации о состоянии объекта;
• программирование «под объект» при помощи встроенного меню;
• проверку работоспособности всех датчиков и исполнительных механизмов при проведении пусконаладочных работ;
• обновление версии программного обеспечения;
• вывод информации на удаленный компьютер для диспетчеризации по интерфейсу RS-485 по протоколу MODBUS-RTU.

Состав комплекта общекотельной автоматики:

• шкаф КИПиА;
• контроллер АГАВА 6432.20.

Сопутствующее оборудование:

• датчики температуры;
• датчики давления воды;
• датчик давления газа ГРУ;
• цифровые индикаторы.


Дополнительные опции и услуги:

• сенсорная панель для отображения сигналов аналоговых датчиков на щите котла – от 40000 руб.;
• табло оператора АТ-2 предназначенное для дистанционного оповещения обслуживающего персонала котельной об основных аварийных ситуациях –      13334 руб.;
• AgavaOPC – для реализации систем АСУТП на базе контроллеров АГАВА 6432 – 16284 руб.
