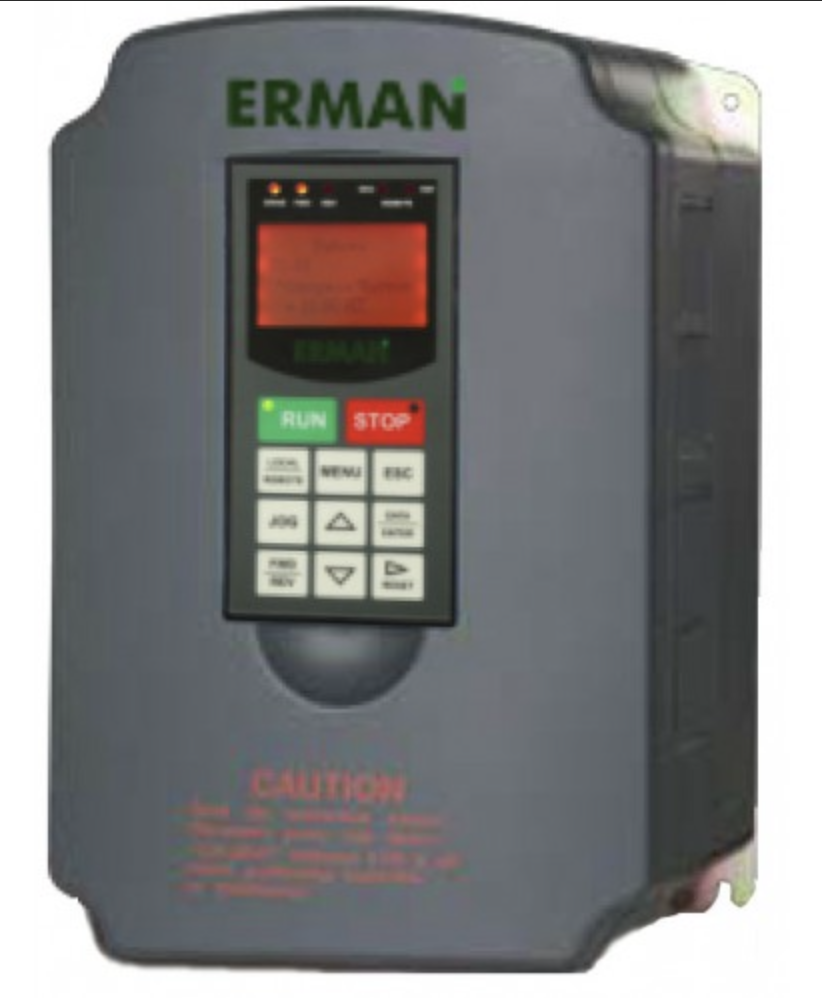

Частотные преобразователи ERMAN серии E-VC
Цену уточняйте
- Под заказ
Отправка с 13 октября 2024Область применения частотных преобразователей для асинхронных двигателей
Электроприводы как с высокоинерционной, так и с динамически изменяющейся нагрузкой. Электроприводы, требующие точного управления с высокой скоростью реагирования на изменение нагрузки.
Основные особенности
-
Благодаря современному алгоритму пространственно-векторного управления, частотные преобразователи для асинхронных двигателей серии E-VC не требуют использования датчиков скорости и положения ротора, что позволяет их применять во многих отраслях промышленности.
-
Функция автоматической компенсации пускового крутящего момента в преобразователях частоты серии E-VC позволяет получать высокий пусковой момент двигателя и компенсировать его скольжение при запуске. Преобразователь адаптируется к параметрам нагрузки, выдерживая высокую точность управления приводом.
-
Функция табличной настройки частот вращения для бесшумного хода привода.
-
Множество режимов удовлетворят самым взыскательным требованиям к возможностям удаленного мониторинга и управления электроприводом.
-
Панель управления с двухстрочным жидкокристаллическим символьным дисплеем, диалоговый пользовательский интерфейс, функция копирования настроек с другого преобразователя.
-
Частотные преобразователи для асинхронных двигателей серии E-VC содержат встроенный ПИД-регулятор для задания требуемой характеристики автоматического управления электроприводом. Предустановленные режимы обеспечивают эффективную работу двигателя.
-
Наличие импульсного входа для обратной связи по оборотам двигателя позволяет достичь большей точности управления, расширить динамический диапазон и снизить время реакции электропривода при установке дополнительного датчика частоты вращения.
-
Встроенная функция автоматического энергосберегающего управления двигателем оптимизирует коэффициент мощности электродвигателя и выбирает режимы с максимальным КПД.
-
Встроенный ПЛК с программируемыми многофункциональными входами предоставляет широкие возможности управления электроприводом по внешним событиям, дискретным командам, таймеру и др.
-
Встраиваемый последовательный порт RS-485 с протоколом MODBUS (опциональная карта расширения E-9VC RS-485) и карта PROFIBUS в качестве опции позволяют интегрировать преобразователь в систему централизованного управления и сбора данных.
Номенклатура частотных преобразователей для асинхронных двигателей ERMAN серии E-VC
| Модель | Мощность, кВт | Номинальный выходной ток, А | Напряжение питания, В |
| Е-VC-1R5 | 1,5 | 4.8/- | 380/660 |
| Е-VC-2R2 | 2,2 | 6.2/- | |
| Е-VC-3R7 | 3,7 | 8.2/- | |
| Е-VC-5R5 | 5,5 | 14/- | |
| Е-VC-7R5 | 7,5 | 18/- | |
| Е-VC-011 | 11 | 27/- | |
| Е-VC-015 | 15 | 34/- | |
| Е-VC-018 | 18,5 | 41/- | |
| Е-VC-022 | 22 | 52/- | |
| Е-VC-030 | 30 | 65/- | |
| Е-VC-037 | 37 | 80/41 | |
| Е-VC-045 | 45 | 96/52 | |
| Е-VC-055 | 55 | 128/62 | |
| Е-VC-075 | 75 | 165/77 | |
| Е-VC-093 | 93 | 180/99 | |
| Е-VC-110 | 110 | 224/130 | |
| Е-VC-132 | 132 | 260/- | |
| Е-VC-160 | 160 | 302/- | |
| Е-VC-185 | 185 | 340/- | |
| Е-VC-200 | 200 | 380/200 | |
| Е-VC-220 | 220 | 450/- | |
| Е-VC-245 |
245 |
470/260 | |
| Е-VC-280 | 280 | 530/302 | |
| Е-VC-315 | 315 | 605/340 | |
| Е-VC-355 | 355 | 660/- | |
| Е-VC-400 | 400 | 750/450 | |
| Е-VC-500 | 500 | 940/540 | |
| Е-VC-560 | 560 | 1050/- | |
| Е-VC-630 | 630 | 1200/660 | |
| Е-VC-710 | 710 | 1300/750 | |
| Е-VC-800 | 800 | 1500/- | |
| Е-VC-1000 | 1000 | 1860/- |
| Классификация | Клемма | Функция сигнала |
| Дискретные входы | 1 | Команда «Вращение в прямом направлении – остановка» |
| 2 | Команда «Вращение в обратном направлении – остановка» | |
| 3 | Внешний вход сигнала «Отказ» | |
| 4 | Сброс состояния отказа | |
| 5 | Переключение основного / дополнительного каналов задания частоты | |
| 6 | Команда многоступенчатой скорости 2 | |
| 7 | Режим толчкового хода | |
| 8 | Команда «Остановка преобразователя», двигатель свободно вращается до остановки | |
| 11 | Общий контакт для дискретных входов | |
| +24 В | Используется для питания дискретных входов, ток не должен превышать 100 мА | |
| Аналоговые входные сигналы | 15 | Выход напряжения +15 В для питания цепей аналоговых входов |
| 33 | Выход напряжения минус 15 В для питания цепей аналоговых входов | |
| 13 | Основной канал задания частоты напряжением: • Сигнал 0…10 В; • Сигнал -10…+10 В. |
|
| 14 | Основной канал задания частоты током: • Сигнал 4…20 мА. |
|
| 16 | Дополнительный канал задания частоты напряжением: • Сигнал 0…10 В; • Сигнал -10…+10 В. |
|
| 17 | Общий контакт для аналоговых входов 13, 14, 16 и питания +15 В | |
| 12 (G) | Контакт заземления экранированного сигнального кабеля | |
| Аналоговый выходные сигналы | 21 | Сигнал выходной частоты преобразователя 0…10 В |
| 22 | Общий контакт для аналоговых выходов 21, 23 | |
| 23 | Сигнал выходного тока преобразователя 0…5 В | |
| Дискретные выходы | 9 | Многофункциональный дискретный выход |
| 10 | Общий контакт для дискретного выхода 9 | |
| 18 | Релейный нормально разомкнутый дискретный выход «Отказ», ~250 В, 1 А | |
| 19 | Релейный нормально замкнутый дискретный выход «Отказ», =30 В, 1 А | |
| 20 | Общий контакт для дискретных выходов 18, 19 | |
| 25 | Выход «Нулевая выходная частота» | |
| 26 | Выход «Заданная частота достигнута» | |
| 27 | Общий контакт для выходов 25, 26 |
