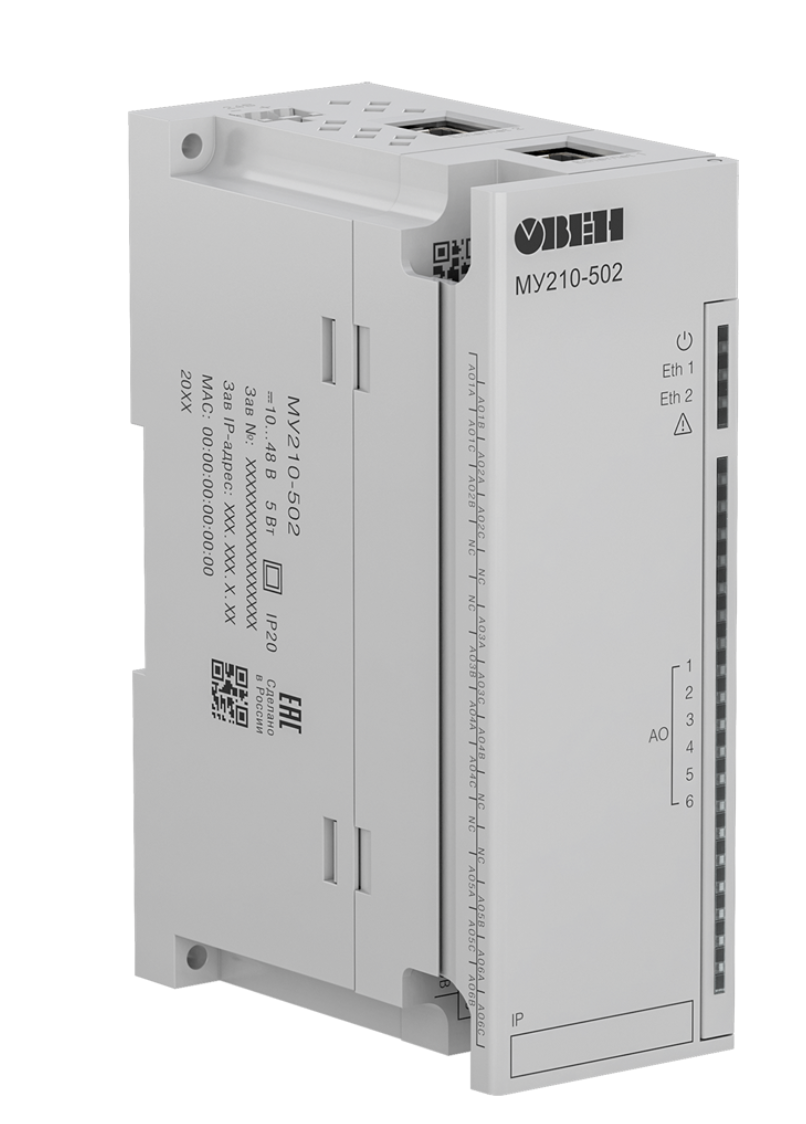

МУ210-502 модули аналогового вывода (AO)

Модули предназначены для преобразования цифровых сигналов, передаваемых по сети Ethernet, в аналоговые для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.

МУ210-502 является аналогом ранее снятого с производства МУ210-501

Используются для расширения сигналов контроллера ОВЕН ПЛК210.

Особенности

• 6 аналоговых выходов унифицированных сигналов 0…20 мА, 4…20 мА, 0…10 В с программным переключением.
• Сдвоенный 2-портовый Ethernet-коммутатор.
• Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модуля возникновении нештатной ситуации.
• Широкий диапазон рабочих температур: -40…+55 °С.
• Непрерывный профиль измерений во внутреннюю flash-память (архив).
• Поддержка облачного сервиса OwenCloud.

Конфигурирование

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Технические характеристики

• Параметр		Значение
  Выходы
  Количество выходов		6 AO
  Разрядность ЦАП		12 бит
  Тип выходного сигнала		0…20 мА 4…20 мА	0…10 В
  Характеристики аналоговых выходов (AO)
  Гальваническая развязка между выходами		есть
  Прочность гальванической изоляции		1000 В
  Время прогрева ЦАП		10 мин.
  Предел основной приведенной погрешности		±0,5 %
  Максимальная пульсация выходного сигнала		25 мкА	10 мВ
  Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех		±0,5 %
  Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С		±0,1 %
  Защита от короткого замыкания на выходе		есть
  Диагностика состояния выходов		есть
  Питание
  Напряжение питания		=10...48 В (номинальное =24)
  Потребляемая мощность		не более 5 Вт при питании =24 В
  Защита от переполюсовки		есть
  Общие параметры
  Габаритные размеры		(42×124×83) ±1 мм
  Степень защиты корпуса		IP20
  Монтаж		на DIN-рейку / на стену
  Средний срок службы		10 лет
  Масса		не более 0,4 кг
  Условия эксплуатации
  Температура окружающего воздуха		-40…+55 °С
  Относительная влажность воздуха (при +35 °С без конденсации влаги)		от 10 до 95 %
  Flash-память (архив)
  Максимальный размер файла архива		2 кб
  Максимальное количество файлов архива		1000
  Минимальный период записи		10 сек
  Часы реального времени
  Погрешность хода	при температуре +25 °С	не более 3 секунды в сутки
  	при температуре -40 °С	не более 10 секунд в сутки
  Тип питания		батарея CR2032L
  Время работы часов реального времени на одной батарее		6 лет
  Комплектность
  Прибор		1 шт.
  Паспорт и Гарантийный талон		1 экз.
  Краткое руководство по эксплуатации		1 экз.
  Кабель патч-корд UTP 5e 150 мм		1 шт.
  Клемма питания 2EGTK-5-02P-14		1 шт.
  Заглушка разъема Ethernet		1 шт.

Схемы подключения

•

  Назначение контактов клеммника ОВЕН МУ210-502



  Схема подключения нагрузки к аналоговым выходам



  Схема подключения ограничительного резистора
