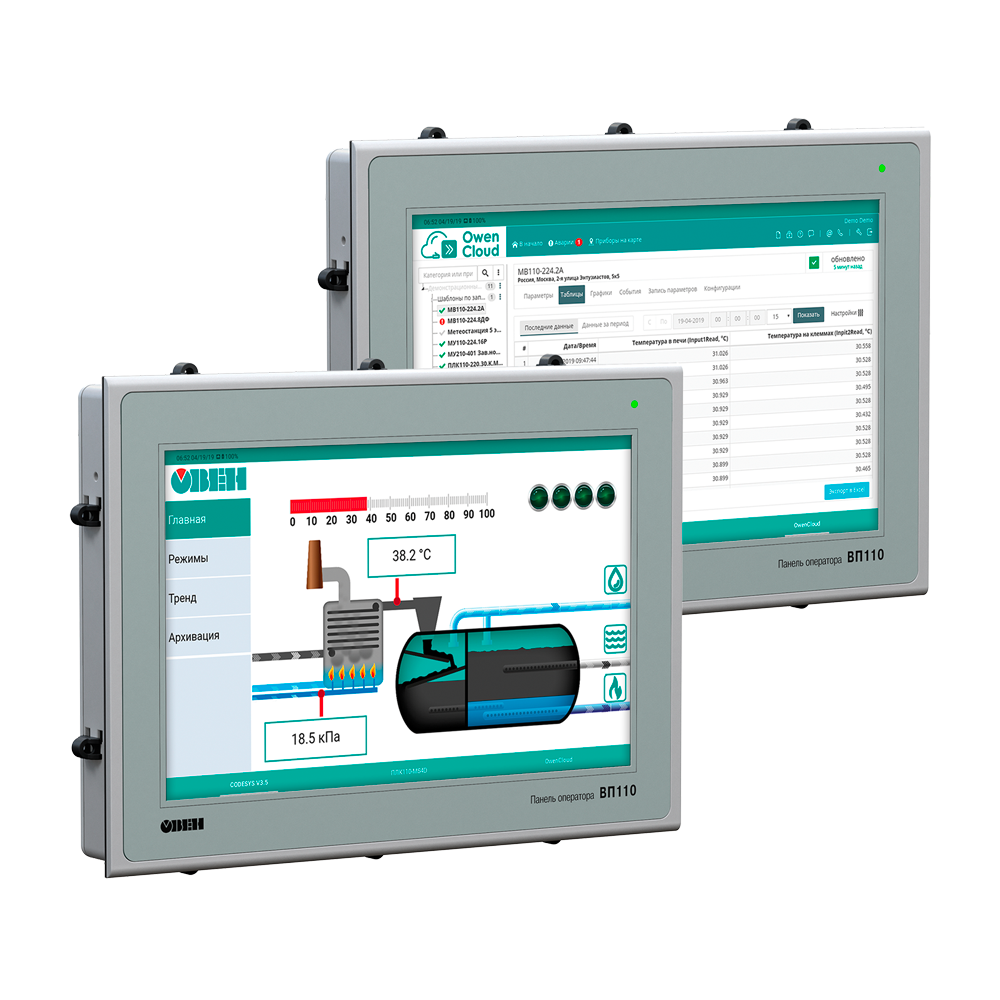

ОВЕН ВП110 – сенсорная панель оператора со встроенным веб-браузером. Предназначена для наглядного отображения веб-визуализации контроллера. ВП110 оснащена встроенным браузером c поддержкой технологии HTML5, который работает с любой веб-страницей. Рекомендуется для совместного применения с ОВЕН ПЛК210, СПК1xx, ПЛК110-MS4 [M02], OwenCloud, а также с любыми устройствами, которые работают как веб-сервер. Подключение web-панели ОВЕН ВП110 происходит по одному из трех интерфейсов связи – Ethernet, Wi-Fi или 3G.
Конструктивное исполнение
Корпус web-панели ВП110 с лицевой стороны защищен от пыли и влаги, степень защиты – IP65. Глянцевая поверхность лицевой стороны легко очищается. ВП110 имеет щитовое крепление и возможность крепежа по стандарту VESA100.
Примеры использования web-панели ОВЕН ВП110 в качестве HMI
Функциональные особенности операторской web-панели
Емкостный экранWeb-панель ВП110 имеет емкостный сенсорный IPS-экран с диагональю 10,1” (разрешение 1280×800, 16,7 млн цветов) с поддержкой технологии Multi-touch может обрабатывать до десяти одновременных касаний.
Интерфейсы для подключенияДля отображения web-визуализации устройство имеет три интерфейса связи – Ethernet, Wi-Fi или 3G (через встроенный модем). Активный интерфейс выбирается пользователем в сервисном меню. Единовременно возможна работа только одного интерфейса. В случае если один из интерфейсов становится не активным, панель автоматически произведет переключение между ними.
Расширенный диапазон питающего напряженияДиапазон от 10 до 48 В постоянного напряжения позволяет применять web-панель в системах с напряжением 12 и 24 В.
Автономная работа устройства с помощью аккумуляторов
Устройство оснащено двумя встроенными аккумуляторами для поддержания работы веб-панели в случае отключения основного питания. Восстановление заряда аккумуляторов происходит после подачи основного напряжение.
Подключение HID-устройствДва порта USB-А позволяют подключать периферийные устройства, такие как клавиатура и мышь.
Технические характеристики
Параметр |
Значение |
Аппаратные характеристики |
|
Процессор |
MediaTek 4 x ARM Cortex™-A7 Core |
Частота, ГГц |
1,3 |
Графический процессор |
ARM Mali-400 |
Частота графического процессора, МГц |
500 |
Объем Flash-памяти (eMMC), ГБ |
8 |
Оперативная память (LPDDR3), ГБ |
1 |
Часы реального времени (RTC) |
Есть, энергонезависимые1 |
Дисплей |
|
Тип дисплея |
TFT IPS |
Тип подсветки |
LED (светодиодная подсветка)2 |
Тип сенсорного экрана |
Ёмкостный, с поддержкой Multi-touch3 |
Диагональ, дюймы |
10,1 |
Разрешение, пиксель |
1280×800 |
Интерфейсы |
|
Ethernet |
1 × 10/100 Мбит/c (RJ45) |
Wi-Fi |
802.11 b/g/n (2,4 ГГц) |
3G |
GSM: 850/900/1900 WCDMA: B1/2/5/8 TD-SCDMA: B34/39 |
USB Host |
2 × USB 2.0 Тип A – для подключения HID-устройств |
Программное обеспечение |
|
Операционная система |
Android OS 8.1 |
Прикладное ПО |
Веб-браузер |
Питание |
|
Тип питающего напряжения |
Постоянное |
Диапазон питающего напряжения, В |
10...48 |
Номинальное напряжение питания, В |
24 |
Макс. потребляемая мощность, Вт |
10 |
Питание от аккумуляторных батарей |
Есть |
Корпус |
|
Конструктивное исполнение |
Для щитового крепления и VESA100 |
Тип вентиляции |
Естественная вентиляция |
Габаритные размеры (ширина × высота × глубина), мм |
(266×193×37) ± 1 |
Установочные размеры (ширина × высота), мм |
259×186 |
Степень защиты корпуса по ГОСТ14254: |
|
- с лицевой стороны |
IP65 |
- со стороны разъемов |
IP20 |
Общие характеристики |
|
Рабочая температура, °C |
0...50 |
Рабочая влажность, % |
10…90 (без конденсации) |
Температура хранения, °C |
-20…+60 |
Масса брутто не более, кг |
1,5 |
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ |
ВП110 |
1 Питание RTC реализовано с помощью двух элементов питания ICR18650.
2 Яркость подсветки может быть изменена в сервисном меню.
3 Multi-touch обрабатывает до 10 касаний.
Комплектность
- Прибор ВП110
- Аккумуляторные батареи
- Комплект крепежных элементов
- Паспорт и Гарантийный талон
- Краткое руководство по эксплуатации
