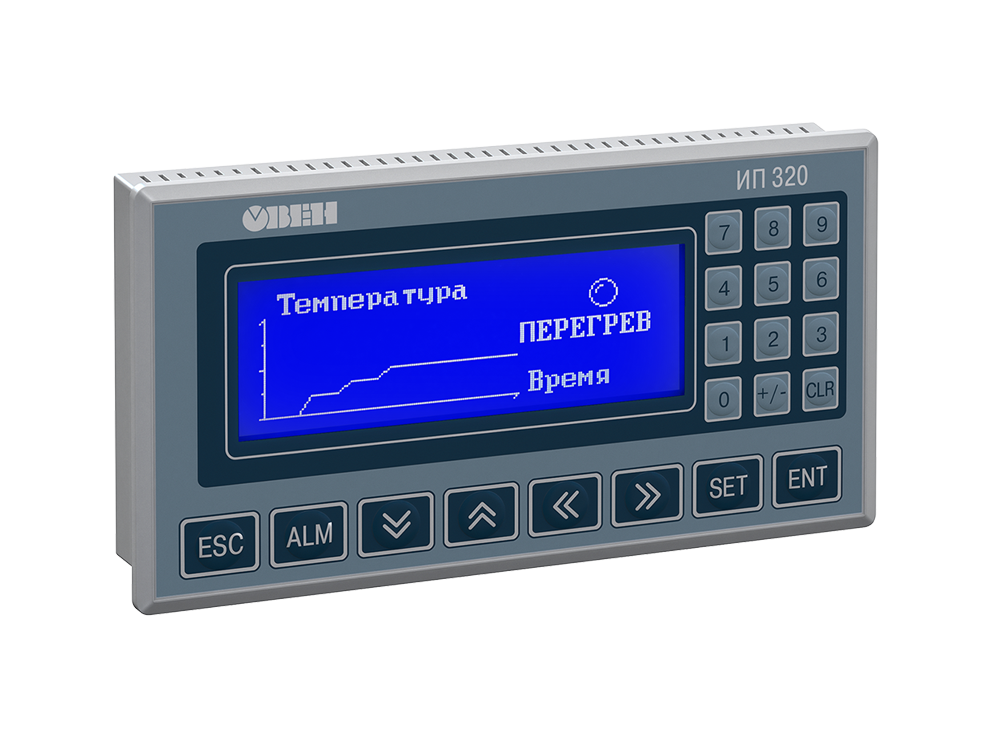

ИП320 графическая монохромная панель оператора

Графическая панель оператора ИП320 для объектов автоматизации с небольшим набором параметров, поддерживает совместную работу с ОВЕН ПЛК, с модулями ОВЕН Mx110, а также приборами и контроллерами других производителей. Выпускается в щитовом корпусе 172×94×30 мм, степень защиты со стороны передней панели IP65.

Основные функции ОВЕН ИП320

• Работа в сети RS-485 и RS-232 в режиме Master, Slave
• Совместимость с контроллерами различных компаний-производителей
• Поддержка универсального протокола Modbus RTU
• Монохромный графический ЖК дисплей с разрешением 192×64 пикселя и с подсветкой
• Чтение и редактирование значений параметров и передача их в сеть
• Защита с помощью пароля от несанкционированного изменения значений параметров и перехода на другой экран
• Напряжение питания – 24 В постоянного тока
• Бесплатная программа «Конфигуратор ИП320»

Пример использования ОВЕН ИП320







Технические характеристики

Условия эксплуатации

Элементы управления

На экране жидкокристаллического дисплея 3.7" могут отображаться русские и английские символы, пиктограммы (индикатор, переключатель экранов и т.п.) и любые графические изображения. Дисплей монохромный, имеет фоновую подсветку.

Панель может отображать большое количество пользовательских экранов.

Функции кнопок

	Пользователь может последовательно переключать экраны или вызвать нужный экран функциональной кнопкой.
	Независимо от текущего статуса дисплея, нажатие этой кнопки возвращает его к начальному экрану. Как правило, начальным экраном пользователь назначает либо главное меню проекта, либо наиболее часто используемый экран проекта.
	При нажатии этой кнопки вызывается «Список тревог» (перечень нештатных ситуаций).
	Кнопка служит для запуска процедуры редактирования значений параметров, а также для перехода между элементами редактирования в области текущего экрана.
	Записывает измененное значение текущего параметра и включает режим редактирования следующего параметра. После редактирования последнего параметра текущего экрана завершает процедуру редактирования.

Кнопки редактирования значений параметров

...	Набирается числовое значение параметра.
	Нажатие этой кнопки задает знак параметра («+» или «–»).
	Очистка области ввода редактируемого значения.

Все 20 кнопок могут быть также запрограммированы как функциональные. В этом случае по их нажатию будет осуществляться некоторая операция (вызов нужного экрана, изменение значения параметра, управление каким-либо механизмом и др.)

Габаритные и установочные размеры

Конфигуратор ИП320

Конфигурирование панели оператора осуществляется на ПК с помощью программы «Конфигуратор ИП320», которая предоставляется в комплекте с прибором на компакт-диске. Программа удобна в использовании и доступна в обучении.

Конфигуратор ИП320 предназначен для создания, редактирования и сохранения пользовательских экранов, которые будут отображаться на дисплее прибора. Каждый экран содержит набор базовых элементов для задания функций панели.

Программа позволяет вводить буквы и символы (русские или английские), динамический текст, различные графические изображения, задавать параметры для чтения и редактирования, индикаторы состояния процесса, графики, линейки, элементы переключения экранов и т.п.

Совокупность экранов образует проект, который можно загрузить в панель или сохранить в виде файла на жестком диске компьютера.

Окно «Конфигуратора ИП320

Комплектность

1. Прибор ИП320
2. Монтажные элементы - 4 шт.
3. Разъем для подключения питания
4. Переходник
5. Компакт-диск с ПО
6. Паспорт и гарантийный талон
7. Руководство по эксплуатации

* Обратите внимание, что кабель для программирования КС4 в комплекте не идет.
