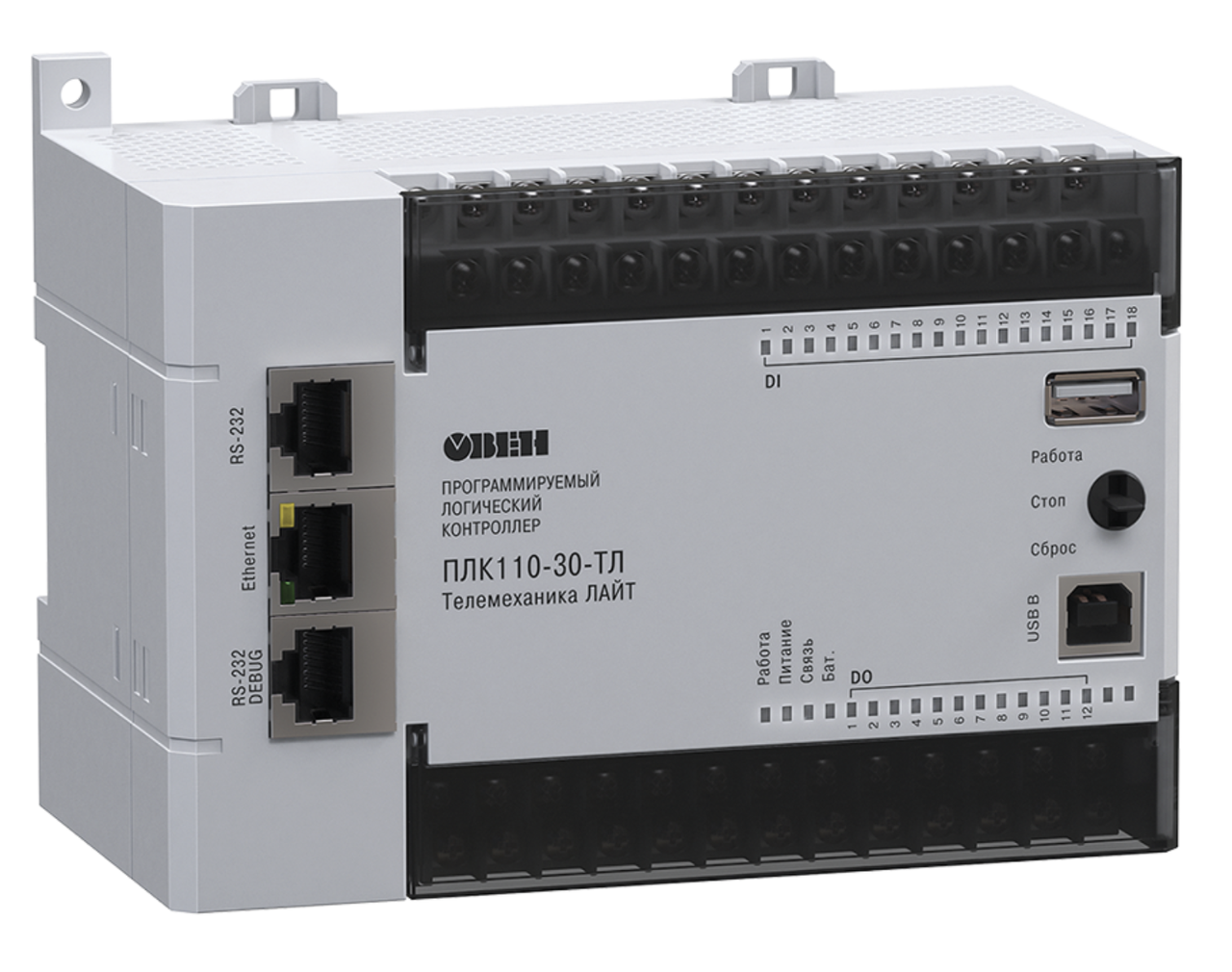

ПЛК110-ТЛ программируемый контроллер с исполнительной средой Телемеханика Лайт

ОВЕН ПЛК110-30-ТЛ [М02] – программируемый моноблочный контроллер с дискретными входами/выходами на борту для автоматизации средних систем с возможностью программирования из SCADA-системы ОВЕН Телемеханика ЛАЙТ.

Предназначен для построения систем автоматизации среднего уровня и распределенных систем управления.

Рекомендации к применению

• Построение систем телемеханики и АСУ ТП электрических подстанций (35/6(10)/0,4 кВ).
• Построение систем телемеханики и АСУ ТП железнодорожного транспорта.
• Создание распределенных систем противоаварийной автоматики и контроля электроснабжения.
• Построение систем электроснабжения предприятий.
• Системы мониторинга работы оборудования.
• Системы управления освещением.

Отличительные особенности

• Программируется из SCADA-системы ОВЕН Телемеханика ЛАЙТ.
• Объединение в один проект большого количества контроллеров.
• Готовая библиотека устройств ОВЕН, позволяющая быстро конфигурировать проекты.
• Встроенные поддерживаемые протоколы опроса специализированных устройств, используемых в системах телемеханики в энергетике.
• Алгоритмы циклической, спорадической передачи данных, настройка апертуры измерений.
• Может иметь любое число направлений отдачи (количество пунктов управления) и настраиваемые объемы данных телеметрии и прав доступа.
• Возможность реализации локальных алгоритмов в контроллере (FBD, ST (Pascal, C)).

Преимущества контроллера ОВЕН ПЛК110-30-ТЛ [М02]

• Представляет собой стандартный КП (контролируемый пункт) телемеханики. Набор и адреса передаваемых параметров можно настраивать произвольно.
• Сбор со счетчиков текущих (показания, измерения) и архивных (энергия, профили мощности) данных, журналов событий счетчиков для передачи на любой верхний уровень.
• Три уровня доступа: чтение данных, конфигурирование, администрирование.
• Возможность совместного использования с модемом ОВЕН ПМ01 по GPRS в статической и динамической сети («серый» IP-адрес, установка соединения снизу от контроллера на сервер).
• Прозрачный канал доступа по протоколу TCP/IP, в том числе в режиме GPRS.
• Расчет внутри контроллера параметров по алгоритмам пользователя и телесигнализация выхода за уставки по протоколу МЭК 60870-5-104.
• Обработка внутри контроллера мгновенных значений мощности по группам и выдача командного сигнала на отключение.
• Ведение архива на USB-носителе.

Функциональная схема

Технические характеристики

• Параметр	Значение
  Питание
  Напряжение питания:
  ПЛК110-24.30-ТЛ [М02]	от 9 до 30 В постоянного тока при Т > минус 20 °С, от 9 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С  (номинальное 12 или 24 В)
  ПЛК110-220.30-ТЛ [М02]	от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В)
  Потребляемая мощность, не более:
  ПЛК110-24.30-ТЛ [М02]	28 Вт
  ПЛК110-220.30-ТЛ [М02]	41 ВА
  Параметры встроенного источника питания:
  ПЛК110-24.30-ТЛ [М02]	Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА;
  ПЛК110-220.30-ТЛ [М02]	Выходное напряжение 24 В±4 %, ток не более 400 мА
  Цифровые (дискретные) входы
  Количество входов	18
  Тип входов по ГОСТ Р 51841–2001	1
  Напряжение «логического нуля»	-3…5 В
  Максимальный ток «логического нуля»	2 мА
  Напряжение «логической единицы»	15…30 В
  Максимальный ток «логической единицы»	9 мА (при 30 В)
  Минимальная длительность импульса, воспринимаемого дискретным входом:	1,6 мс (меандр)
  Подключаемые входные устройства	– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) – трехпроводные датчики, имеющие на выходе транзистор n-p-n- или pnp-типа с открытым коллектором – дискретные сигналы с напряжением от минус 3 до 30 В
  Дискретные выходы (контакты электромагнитных реле)
  Количество релейных выходных каналов	12
  Максимальный ток, коммутируемый контактами реле, не более	3 А
  Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более	10 мс (выходы DО1…DО12)
  Суммарный максимальный ток нагрузки группы реле:
  COM1-COM2	3 А
  COM3	3 А
  COM4	3 А
  COM5	12 А
  COM6	12 А
  COM7-COM10	-
  Механический ресурс реле	– не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке – не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной
  Интерфейсы связи, количество
  RS-485	2
  RS-232	1
  RS-232-Debug	1
  Ethernet 100 Base-T	1

Модификации

•

  ПЛК110-Х.30-ТЛ

Габаритные размеры

Схемы подключения

• Расположение контактов для подключения внешних цепей ПЛК110-30-ТЛ [М02]

  Схема расположения и назначение клемм на ПЛК110-24.30-ТЛ [М02]. Схема для ПЛК110-220.30-ТЛ [М02] – аналогична

  Подключение входных устройств и схемы входных элементов контроллера ПЛК110-30-ТЛ [М02]



  Схема подключения контактных датчиков (Sl-Sn) к входам ПЛК-110-30-ТЛ [М02]



  Выходные элементы типа Р контроллера с внешними цепями защиты  при активной нагрузке,  Rн – пользовательская нагрузка  (двигатель, нагреватель, контактор и т.д.)



  Подключение цепей защиты при реактивной нагрузке

  Кабели

  Наименование	Изображение	Комментарии	Длина, м
  КС14		Применяется для прошивки и программирования контроллера ПЛК-110-30-ТЛ [М02] (порт RS-232 DEBUG).	1,8
  КС16		Применяется для связи контроллера ПЛК-110-30-ТЛ [М02] (порты RS-232 DEBUG и RS-232) c панелями оператора ИП320 (порт RS-232), СП270, СП307, СП310 (порт PLC, RS-232).	1,5 2,5
  КС17		Применяется для связи контроллера ПЛК-110-30-ТЛ [М02] (порты RS-232 DEBUG и RS-232) и модема ПМ01[М01].

Аксессуары

• Наименование	Изображение	Применение	Заказать
  КС14		Для прошивки и программирования ПЛК110 [М02] (порт RS-232 DEBUG). Длина: 1,8 м Поставляется в комплекте с ПЛК110 [M02]
  КС16		Для связи ПЛК110 [M02] (порты RS-232 DEBUG и RS-232) c панелями оператора ИП320 (порт RS-232), СП3xx (порт PLC, RS-232). Длина: 1,5 м или 2,5 м	(1,5)   (2,5)
  КС17		Для связи ПЛК110 [M02] (порты RS-232 DEBUG и RS-232) с модемом ПМ01 [М01]. Длина: 1,5 м
  КК24		Комплект съемных клеммных колодок с невыпадающими винтами (2×24). Поставляется в комплекте с ПЛК110-30(32) [M02]
  КК42		Комплект съемных клеммных колодок с невыпадающими винтами (2×42). Поставляется в комплекте с ПЛК110-60 [M02]
