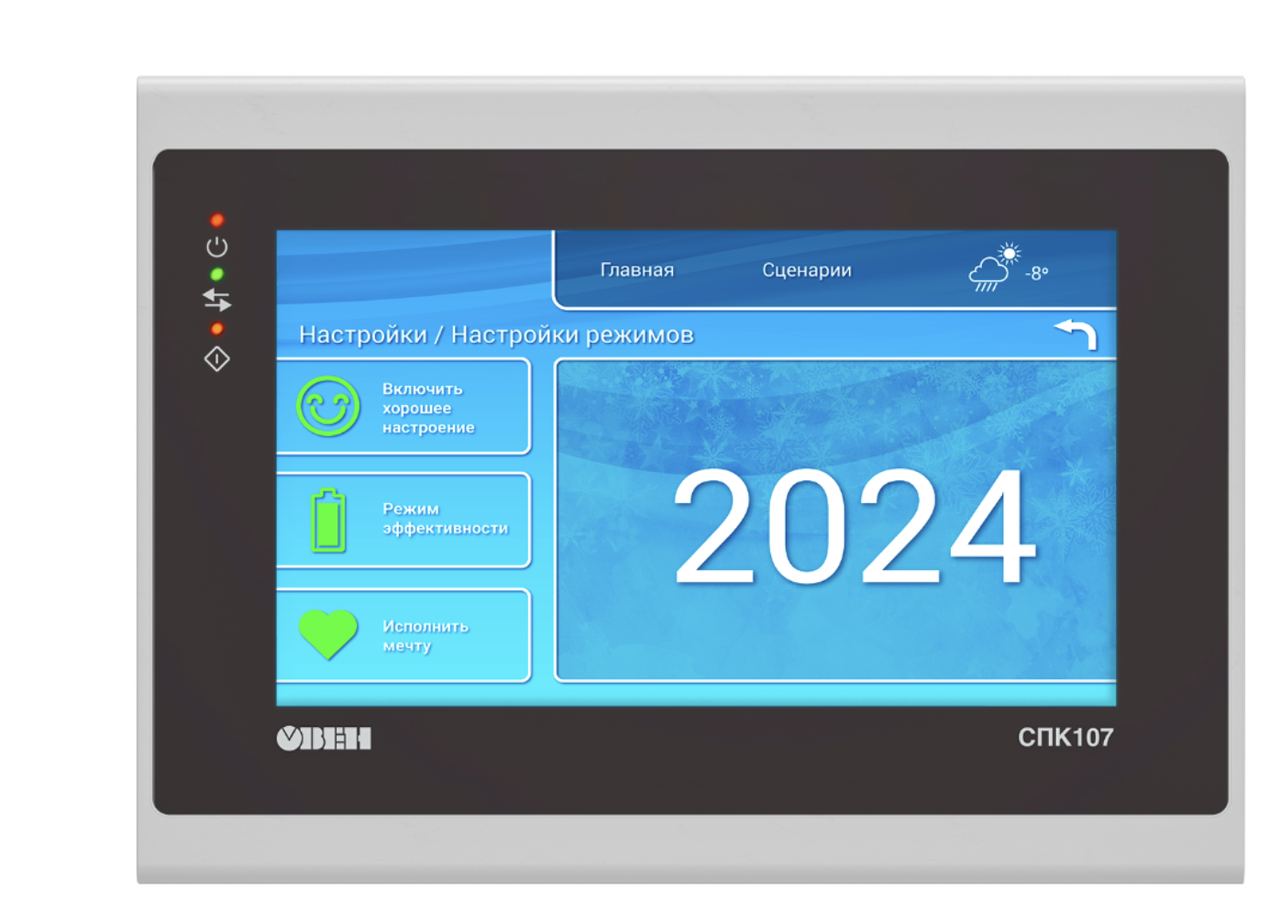

СПК1хх программируемый контроллер со встроенным сенсорным экраном 7-10”

Сенсорные панельные контроллеры СПК1хх с Ethernet являются развитием линейки СПК1хх. Улучшенные технические характеристики, расширенный набор интерфейсов и обновленное программное обеспечение позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности.

Преимущества использования

• Разработка алгоритмов управления и визуализации в единой среде программирования.
• Экономия монтажного пространства в шкафу автоматики.
• Снижение общей стоимости системы управления.

Отличительные особенности

• Объединение функций программируемого контролера и панели оператора в одном корпусе (ПЛК+HMI).
• Сенсорный резистивный дисплей 7” (800×480) или 10.2” (1024×600).
• Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 2×RS-232, USB Host, USB Device, слот для SD-карт.
• Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, OPC UA (Server), MQTT (Client), SNMP (Manager/Agent), протоколов тепло/электросчетчиков, возможность реализации нестандартных протоколов.
• Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей.
• Поддержка web-визуализации.
• Интеграция с облачным сервисом OwenCloud.
• Встроенная операционная система Linux.
• Гибко настраиваемый сторожевой таймер (WatchDog).
• Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard.
• Возможность подключения к СУБД MySQL, MsSQL и PostgreSQL.
• Поддержка GSM/GPRS-модемов.
• Программирование в среде CODESYS V3.5.
• Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.

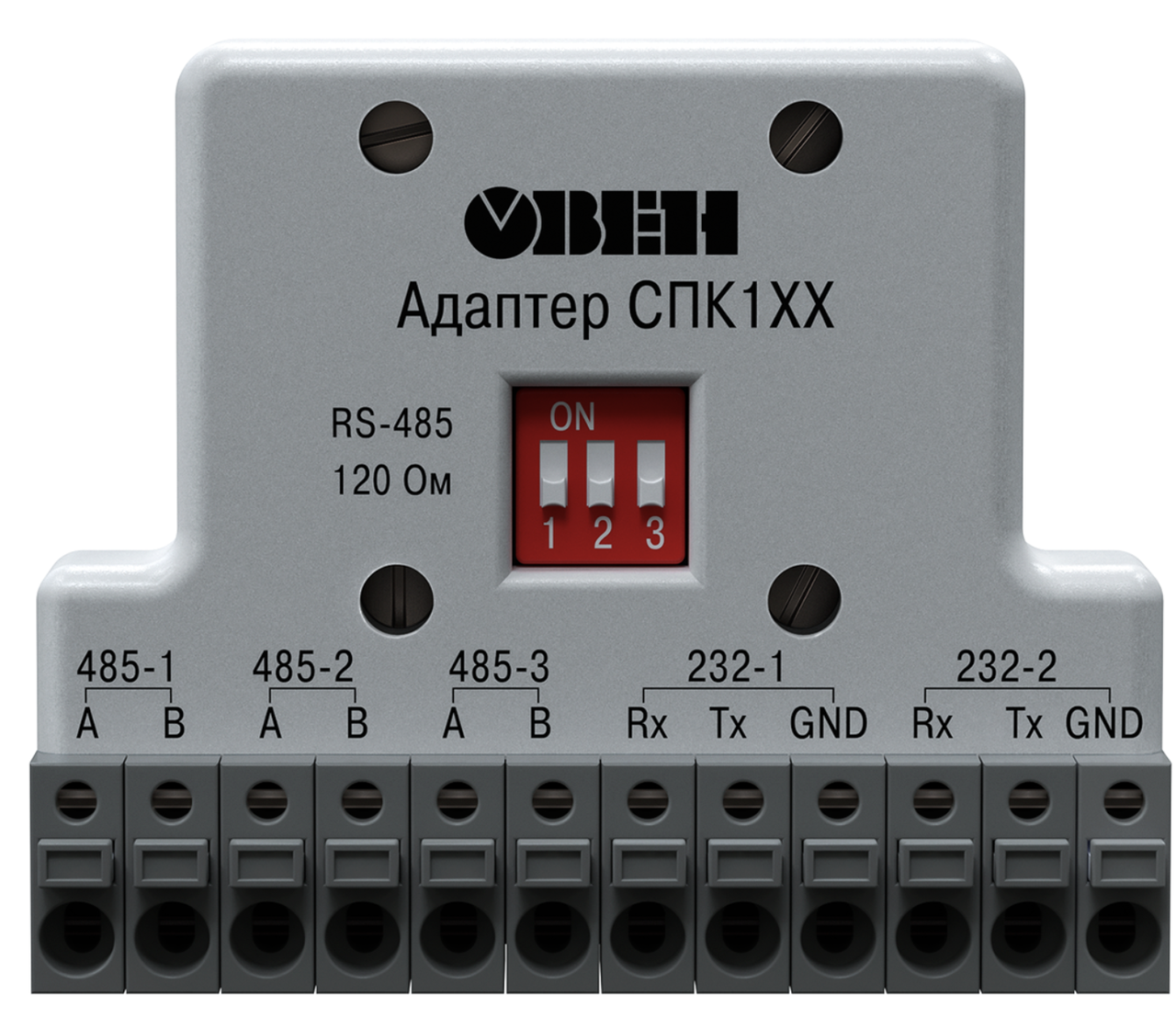

• В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели).
• Полная совместимость с предыдущими модификациями (габаритные размеры, возможность импорта проектов).
• Поддержка прямого подключения устройств через порт USB-A - мышь, клавиатура.
• Степень защиты IP65.

Схема применения СПК1хх

Рекомендуются к использованию

• В системах HVAC
• В сфере ЖКХ (ИТП, ЦТП)
• В АСУ водоканалов
• Для управления климатическим оборудованием
• В сфере производства строительных материалов

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS V3.5, максимально соответствующей стандарту МЭК 61131-3:

• Поддержка 5 языков программирования, подходящих для специалистов любой отрасли.
• Интегрированный редактор визуализации и конфигураторы обмена.
• Продвинутые средства отладки и эмуляции.
• Множество библиотек, упрощающих разработку проекта.
• Отсутствие явных ограничений на число используемых переменных, блоков и т.д.

Функциональная схема СПК1хх

Технические характеристики

• Наименование	Значение
  	СПК107	СПК110
  Аппаратные характеристики
  Процессор	ARM Cortex™-A8 Core 600 MHz
  Частота, МГц	600
  Объем Flash-памяти (eMMC), Мб	4096
  Допустимое число циклов перезаписи Flash-памяти, на блок данных	75 000
  Оперативная память (DDR3), Мб	512
  Память Retain-переменных (MRAM), Кб	64
  Часы реального времени (RTC)	Есть, энергонезависимые1
  Звук	Пьезоизлучатель, с возможностью управления из программы
  Дисплей
  Тип дисплея	TFT LCD
  Тип подсветки	LED (светодиодная подсветка)2
  Диагональ	7,0 дюймов		10,2 дюймов
  Разрешение	800 × 480 пикселей		1024 × 600 пикселей
  Размер пикселя (ширина×высота)	0,1926 × 0,1790 мм		0,2775 × 0,2760 мм
  Рабочая зона дисплея (ширина×высота)	154,08 × 85,92 мм		222,00 × 132,48 мм
  Яркость	300 кд/м2		350 кд/м2
  Контрастность	500:1
  Угол обзора слева/справа/сверху/снизу	80/80/60/80°		65/65/45/65°
  Время наработки на отказ подсветки, не менее	50 000 часов при температуре 25 °C
  Интерфейсы

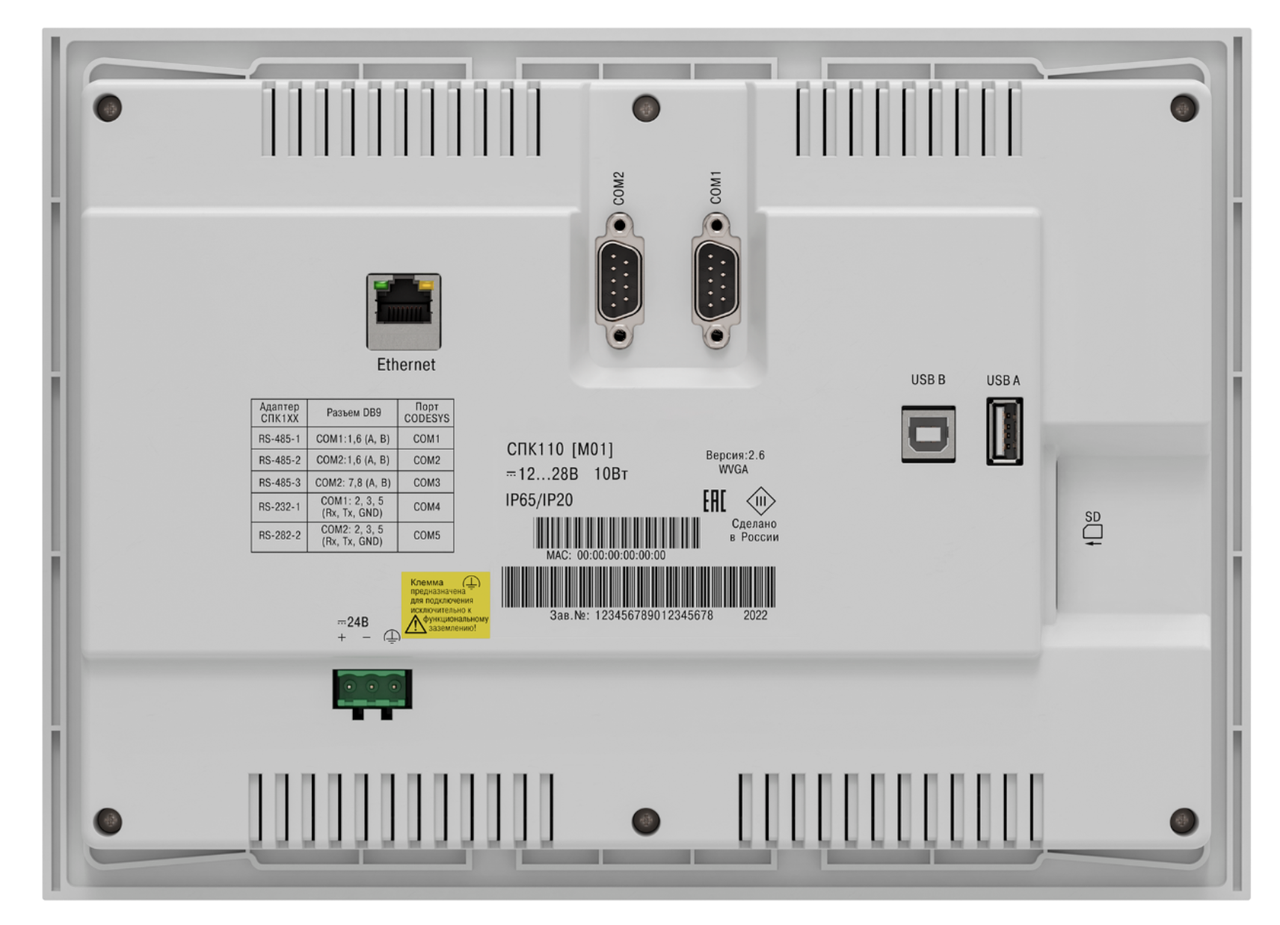

  COM-порты	3 × RS-485 (DB9M), 2 × RS-232 (DB9M) – для подключения устройств Гальваническая изоляция отсутствует Сигналы RS-232 – RxD, TxD, GND; сигналы RS-485 – A, B Все интерфейсы являются независимыми Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Master), протоколы тепло/электросчетчиков3 В комплект поставки входит Адаптер СПК1ХХ, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы. Адаптер имеет встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей.
  Ethernet	1 × 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализации Поддерживаемые протоколы: Modbus TCP (Master/Slave), OPC UA (Server), MQTT (Client), SNMP (Manager/Agent)
  USB Device	1 × USB 2.0 B - для загрузки проектов4 и подключения в режиме Mass Storage Device
  USB Host	1 × USB 2.0 A - для архивов, импорта файлов рецептов, загрузки проектов и подключения HID-устройств
  SD	1 × SDHC - для архивов, импорта файлов рецептов, загрузки проектов
  Питание
  Тип питающего напряжения	Постоянное
  Диапазон питающего напряжения, В	12…28
  Номинальное напряжение питания, В	24
  Макс. пусковой потребляемый ток, А	14
  Макс. потребляемая мощность5, Вт	10
  Программирование
  Версия ОС	Linux
  Среда программирования	CODESYS V3.5 SP17 Patch 3
  Корпус
  Конструктивное исполнение	Для щитового крепления
  Тип вентиляции	Естественная вентиляция
  Виброустойчивость	В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут
  Габаритные размеры (ширина × высота × глубина), мм	(204 × 149 × 37) ± 1		(277 × 200 × 39) ± 1
  Установочные размеры (ширина × высота × глубина), мм	191 × 137 × 33		258 × 177 × 33
  Степень защиты корпуса по ГОСТ14254:
  - с лицевой стороны	IP65
  - со стороны разъемов	IP20
  Общие характеристики
  Рабочая температура, °C	0…60
  Рабочая влажность, %	10…90 (без конденсации)
  Температура хранения, °C	-25…+55
  Масса брутто, кг	1.2		1.5
  Средний срок службы, лет	12
  Среднее время наработки на отказ, часов	50 000

  ¹Точность хода часов реального времени ±0,7 секунд в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
  ²Яркость подсветки может быть изменена программно.
  ³Имеется возможность реализации нестандартных протоколов.
  ⁴Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet.
  ⁵При включении пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.

Cхемы подключения

• Назначение контактов соединителя USB Host (USB-A)

  	Номер контакта	Наименование сигналов
  	1	+5 B
  	2	Data-
  	3	Data+
  	4	GND

  Назначение контактов соединителя USB Device (USB-B)

  	Номер контакта	Наименование сигналов
  	1	+5 B
  	2	Data-
  	3	Data+
  	4	GND

  Назначение контактов соединителя LAN (Ethernet)

  	Номер контакта	Наименование сигнала
  	1	Etx+
  	2	Etx-
  	3	Erx+
  	6	Erx-

  Назначение контактов соединителя порта COM1 (DB9M) и контактов Адаптера СПК1XX

  	Номер контакта	Наименование сигнала	Номер контакта Адаптера СПК1XX
  	1	RS-485-1 A	1
  	2	RS-232-1 RxD	7
  	3	RS-232-1 TxD	8
  	4	-	-
  	5	GND	9
  	6	RS-485-1 B	2
  	7	-	-
  	8	-	-
  	9	-	-

  Назначение контактов соединителя порта COM2 (DB9M) и контактов Адаптера СПК1XX

  	Номер контакта	Наименование сигнала	Номер контакта Адаптера СПК1XX
  	1	RS-485-2 A	3
  	2	RS-232-2 RxD	10
  	3	RS-232-2 TxD	11
  	4	-	-
  	5	GND	12
  	6	RS-485-2 B	4
  	7	RS-485-3 A	5
  	8	RS-485-3 B	6
  	9	-	-

  Назначение контактов соединителя питания

  	Номер контакта	Наименование сигнала
  	1	+24 D
  	2	GND
  	3	Функциональное заземление*
  Примечание: * - подключение согласно ГОСТ Р 50571.21



Габаритные и установочные размеры

• Габаритные и установочные размеры СПК107



  Габаритные размеры СПК107



   Дополнительные установочные размеры СПК107



  Установочные размеры СПК107



  Размеры крепежа СПК107



  Габаритные и установочные размеры СПК110



  Габаритные размеры СПК110



  Дополнительные установочные размеры СПК110



  Установочные размеры СПК110



  Размеры крепежа СПК110
