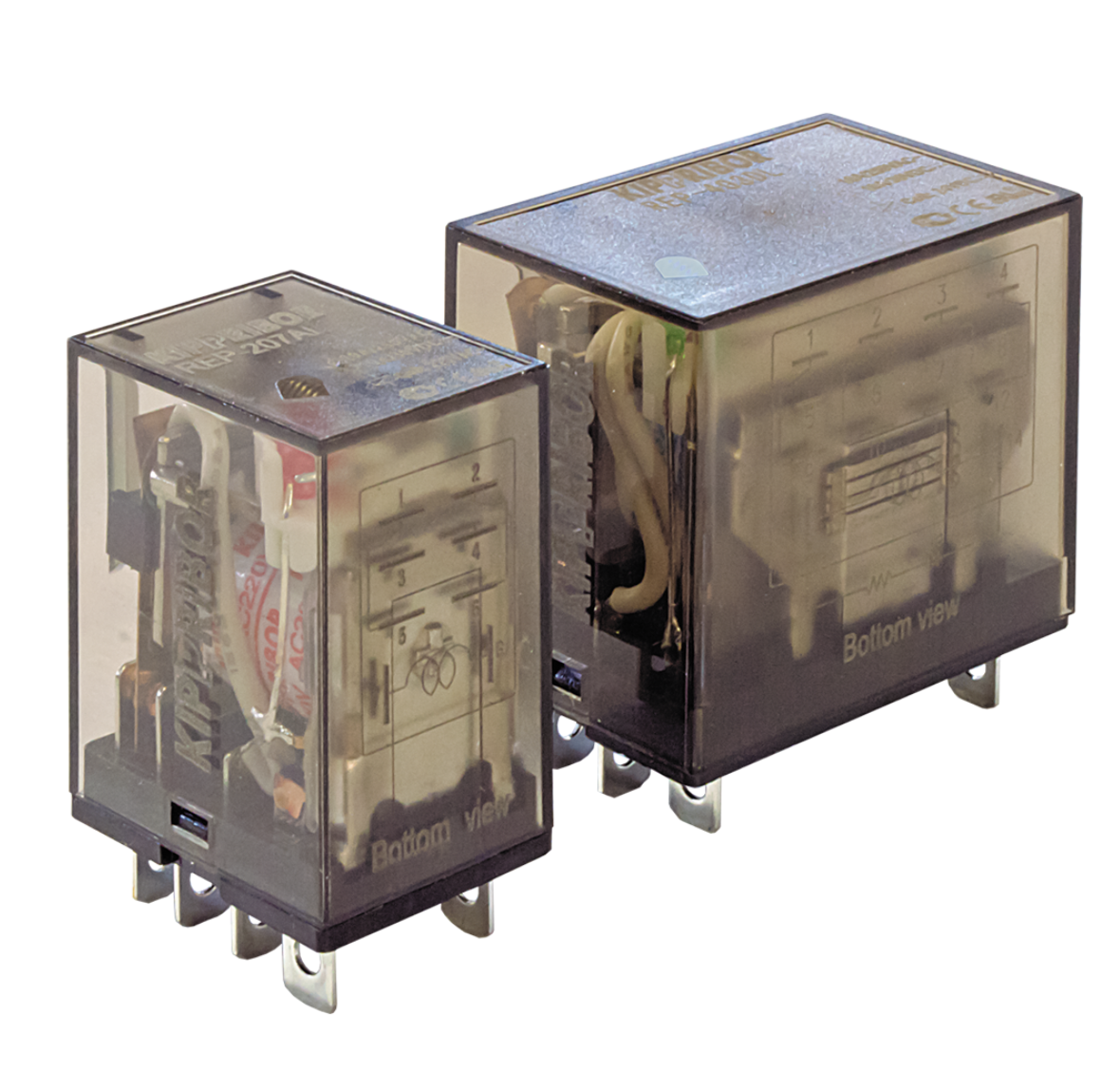

Промежуточные реле KIPPRIBOR серии REP силовые (2- и 4-контактные)

Силовые реле серии REP – это универсальная серия силовых промежуточных реле KIPPRIBOR, которая оптимально подходит для коммутации как цепей управления, так и силовых цепей питания нагрузки. Серия REP включает в себя реле с 2 или 4 контактами, которые способны выдерживать ток до 10 А (по AC-1).

При правильном подходе к выбору реле под определенные типы нагрузки промежуточные реле REP зачастую позволяют обходиться без применения контакторов в схемах управления циркуляционными насосами, вентиляторами, катушками клапанов, нагревателями и т.д. Это позволяет оптимизировать место под монтаж оборудования в шкафу управления без снижения надежности всей схемы.

Преимущества промежуточных реле KIPPRIBOR серии REP:

• Прозрачный корпус, позволяющий легко визуализировать состояние контактов.
• Абсолютная совместимость с аналогами реле других производителей.
• Цветная яркая светодиодная индикация состояния реле.
• Мощные силовые контакты.

Степень защиты промежуточных реле KIPPRIBOR серии REP:

• Корпус реле – IP40.
• Со стороны клемм – IР00.

Конструкция промежуточных реле серии REP позволяет осуществлять их монтаж на DIN-рейку.

Установка на DIN-рейку при помощи монтажной колодки:

• 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-025BE.
• 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-025BE/2.
• 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-045BE.

Технические характеристики

• Характеристика	Значение
  Время включения (при Uном.)	не более 15 мс
  Время выключения (при Uном.)	не более 10 мс
  Диапазон рабочих температур	–25...+55 °С
  Относительная влажность	45%...75% RH
  Атмосферное давление	86...106 кПа
  Ударопрочность	10g (длительность полуволны синусоиды ударного импульса 11 мс)
  Виброустойчивость	10…55 Гц (удвоенная амплитуда 1,0 мм)
  Масса	не более 35 г (2-контактные), 65 г (4-контактные)
  Электрические характеристики контактов
  Характеристика	2-контактные	4-контактные
  Номинальные ток и напряжение	10 А при 250 В (AC) / 30 В (DC)	10 А при 250 В (AC) / 30 В (DC)
  Начальное сопротивление	не более 100 мОм
  Материал контакта	серебряный сплав (AgSnO2)
  Электрический ресурс	не менее 105
  Механический ресурс (при 300 вкл./мин)	не менее 107
  Электрическая прочность изоляции между группами контактов	≥ 1500 VAC в течение 1 мин (ток утечки 1 мА)

  Электротехнические характеристики катушки
  Характеристики	Постоянный ток (DC)	Переменный ток (AC)
  Номинальное напряжение питания Uном	24 В*	220 В*
  Напряжение включения (при 25 °С), не менее	0,75 Uном	0,80 Uном
  Напряжение выключения (при 25 °С), не более	0,10 Uном	0,30 Uном
  Предельное напряжение питания (при 25 °С)	1,10 Uном
  Мощность	0,9 Вт (2-контактные) 1,5 Вт (4-контактные)	1,2 ВА (2-контактные) 2,5 ВА (4-контактные)
  Электрическая прочность изоляции между контактами и катушкой	≥ 1000 VAC в течение 1 мин (ток утечки 1 мА)

  * выбирается при заказе

Модификации

•

  REP-ХХX.ХL



  Габаритные и установочные размеры

  •

    Габаритные размеры промежуточных реле серии REP 2-контактные



    Габаритные размеры промежуточных реле серии REP 4-контактные



  Схемы подключения

  •

    Схема подключения промежуточных реле серии REP 2-контактные



    Схема подключения промежуточных реле серии REP 4-контактные
