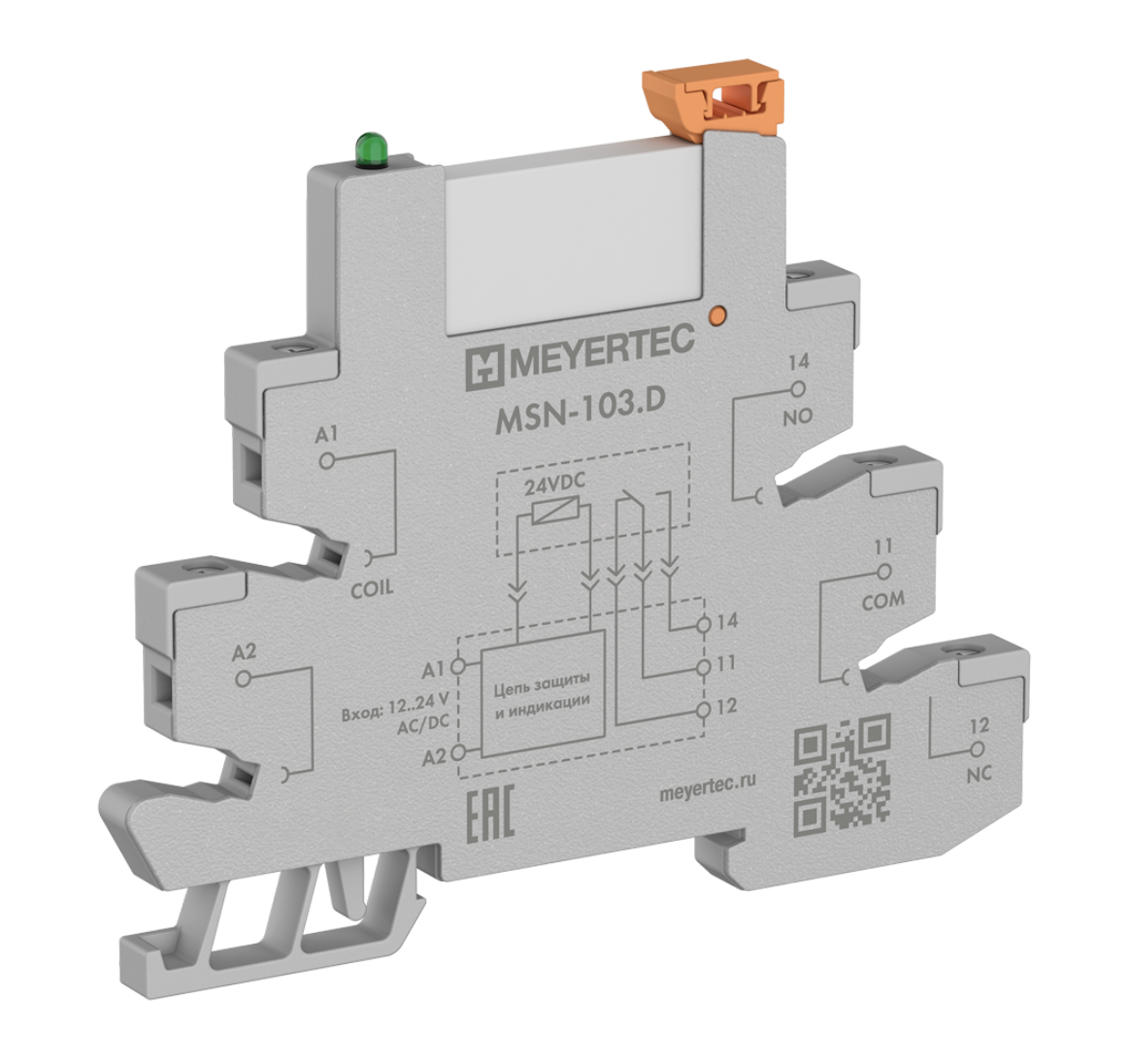

Модуль промежуточное реле и колодка MEYERTEC серии MSN в компактном корпусе (1-контактные)

Изделия предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока. Реле используют в качестве развязывающего (согласующего) элемента между управляющим устройством и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.

У промежуточного реле два назначения: множитель отдельных контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно. А также как усилитель управляющих сигналов, например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует в цепях большие значения силы тока.

Особенности модуля MEYERTEC серии MSN

• Комплектность поставки: реле + колодка без подбора.
• Компактные размеры реле и колодки (6,2 мм) позволяют экономить монтажное пространство в шкафу.
• Взаимозаменяемость с аналогичными реле других производителей.
• Простой монтаж на DIN-рейку.
• Светодиодный индикатор состояния.

Технические характеристики

• Характеристика	Значение
  Время включения (при Uном)	7 мс
  Время выключения (при Uном)	15 мс
  Диапазон рабочих температур	-40…+70 °С
  Относительная влажность	5…85%, без конденсата
  Габаритный размер	78,9×96,2×6,2 мм
  Масса	не более 60 г
  Электрические характеристики КОНТАКТОВ	Значение
  Коммутируемый ток	6 А при ~ 250 VAC
  Рабочее напряжение при переменном/постоянном токе	0,8…1,25 питающего напряжения
  Материал контакта	Серебряный сплав (AgNi)
  Электрический ресурс	3×104
  Механический ресурс (при 300 вкл./мин)	10×106
  Сопротивление пробоя между группами контактов	1000 VAC в течение 1 мин
  Электрические характеристики КАТУШКИ	Значение
  	MSN-103.D	MSN-104.D
  Номинальное напряжение питания Uном	24 VDC	60 VDC
  Мощность	0,18 Вт	0,24 Вт
  Сопротивление пробоя между катушкой и контактами	4000 VAC в течение 1 мин.

Модификации

Схемы подключения и габаритные размеры

•

  Схема подключения промежуточных реле MEYERTEC серии MSN



  Цоколевка колодки промежуточного реле MEYERTEC серии MSN



  Габаритные размеры промежуточного реле и колодки MEYERTEC серии MSN
