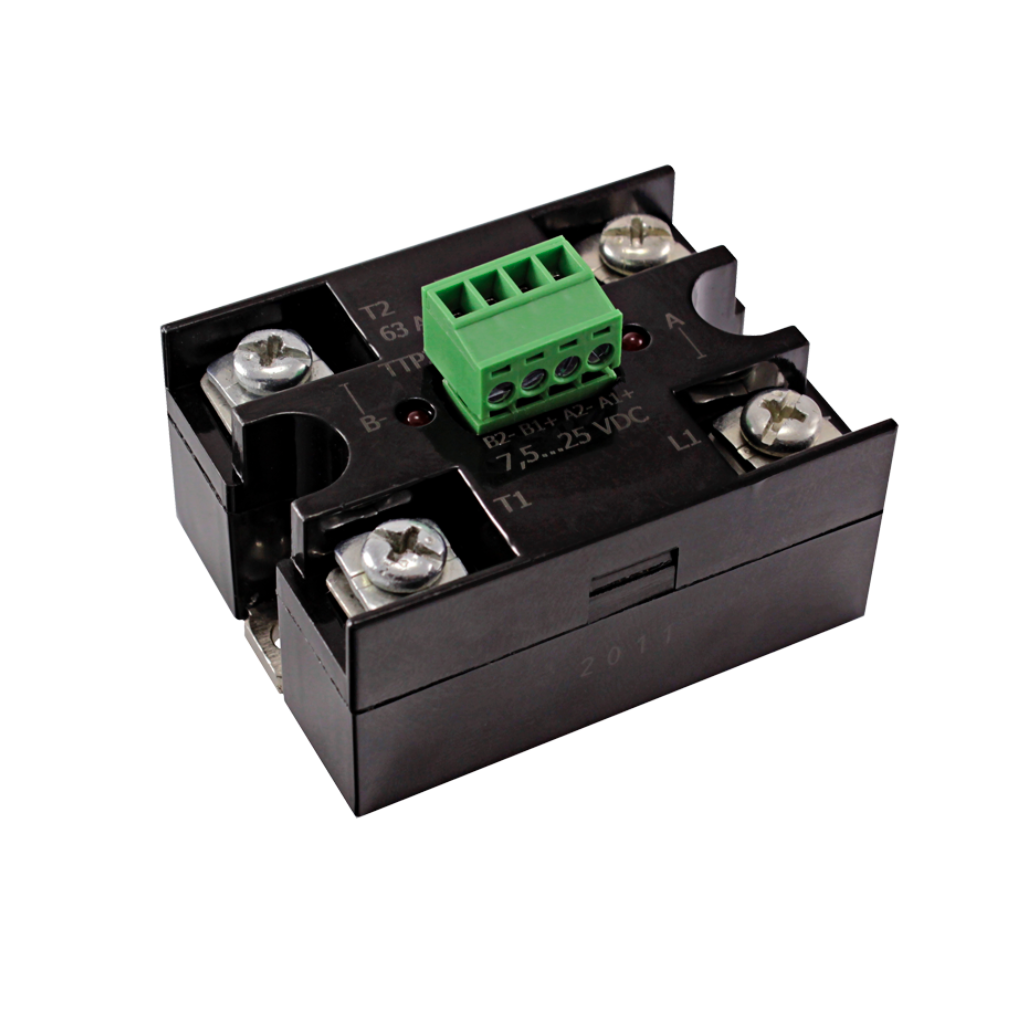

Двухканальные ТТР переменного тока с контролем перехода фазы через «ноль», сигнал управления – 7,5...30 VDC.
Особенности
- Два гальванически развязанных канала коммутации с независимым управлением.
- Защита от перенапряжения по выходу.
- Светодиодная индикация управляющего сигнала.
Модификации и коммутируемый ток, среднеквадратичное значение
Модификация | Рекомендуемый режим | Предельно допустимый режим |
ТТР2-МА02512-Л2Д |
~20 А | ~25 А |
ТТР2-МА05012-Л2Д |
~40 А | ~50 А |
ТТР2-МА06312-Л2Д |
~50 А | ~63 А |
Технические характеристики
-
Наименование параметра, единица измерения Буквенное обозначение
Значение параметра
Режим измерения
не менее
не более
Ток утечки на выходе в выключенном состоянии (пиковое значение), мА Iут.вых ±1,0 Uвх =1,6 В; Uком =±800 В Выходное остаточное напряжение (пиковое значение), В Uос 1,5 Uвх =7,5 В; Iком=~25, 50 А 1,6 Uвх =7,5 В; Iком=~63 А Входной ток, мА Iвх 5 8 Uвх =7,5 В 22 28 Uвх =25 В Напряжение запрета включения, В Uз 40 Uвх =7,5 В Время включения/выключения, мс tвкл/tвыкл 10/10 Uвх =7,5 В; Uком =60 В; Rн =100 Ом; fком =50 Гц Рекомендуемые режимы эксплуатации
Наименование параметра, единица измерения
Буквенное обозначение
Значение параметра
не менее
не более
Коммутируемое напряжение, среднеквадратичное значение, В Uком ~50 ~420 Входное напряжение во включенном состоянии, В Uвх.вкл 10 25 Входное напряжение в выключенном состоянии, В Uвх.выкл 0 1,0 Рабочий диапазон температур, °С Tокр -40 +85 Предельно-допустимые режимы эксплуатации
Наименование параметра, единица измерения
Буквенное обозначение
Значение параметра
не менее
не более
Максимальное пиковое напряжение на выходе в выключенном состоянии, В Uпик ±800 Коммутируемое напряжение, среднеквадратичное значение, В Uком ~24 ~510 Напряжение питания (постоянного и переменного тока), В Uпит 20 30 Входное напряжение во включенном состоянии, В Uвх.вкл 7,5 25 Входное напряжение в выключенном состоянии, В Uвх.выкл -3,5 1,6 Температура перехода, °С Tп -40 +125
Схемы подключения
-
Габаритные размеры твердотельных реле ТТР2-МА025(050, 063)12-Л2Д
Рекомендуемые схемы включения твердотельных реле ТТР2-МА02512-Л2Д
Рекомендуемые схемы включения твердотельных реле ТТР2-МА02512-Л2Д
Рекомендуемые схемы включения твердотельных реле ТТР2-МА050(063)12-Л2Д
Рекомендуемые схемы включения твердотельных реле ТТР2-МА050(063)12-Л2Д
- Цена: от 200,35 руб.
