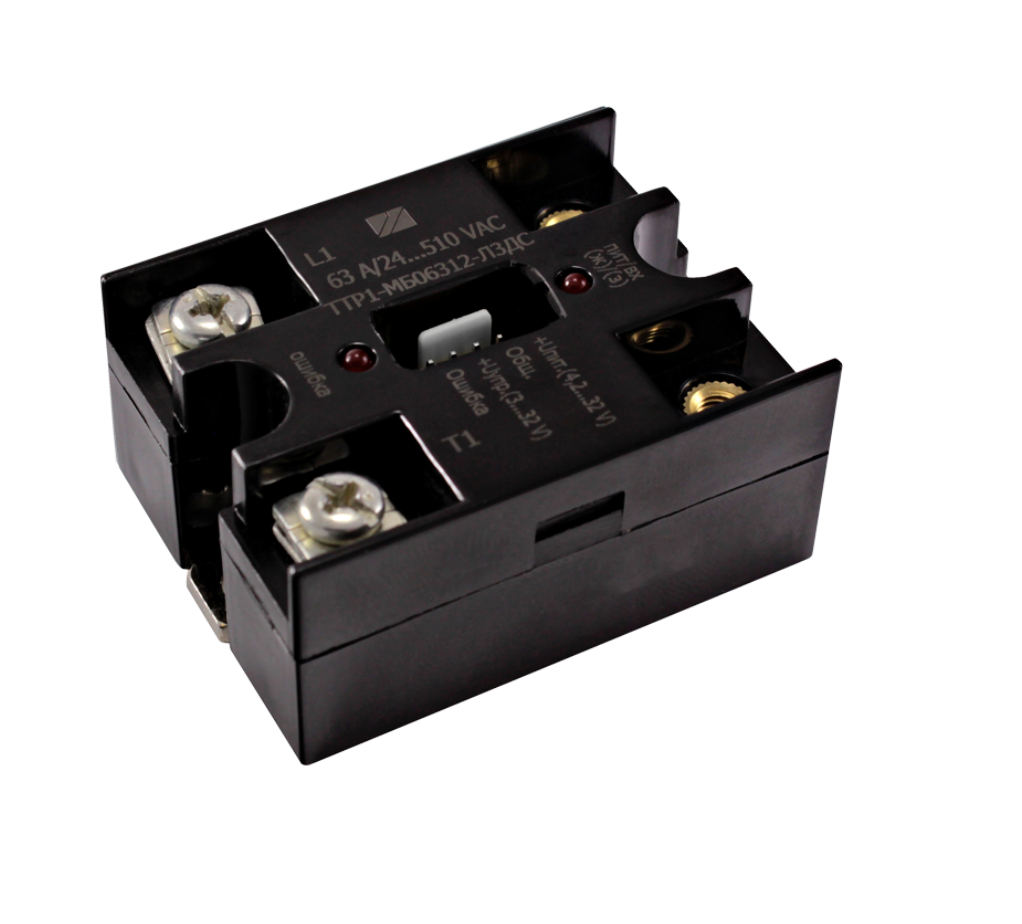

ТТР1-МБ...-Л3ДС твердотельные реле с возможностью контроля функционирования реле и нагрузки

Твердотельные реле переменного тока с функцией самодиагностики, с контролем перехода фазы через «ноль», сигнал управления - 4,2...32 VDC

Особенности

• Коммутация напряжения в «нуле».
• Наличие обратной связи с контроллером (контроль функционирования и обрыва нагрузки).
• Сигнал ошибки формируется по схеме «открытый сток», что позволяет корректно определять обрыв цепи питания ТТР.
• Раздельная индикация наличия питания/сигнала управления/ошибки функционирования.
• Защита от перенапряжения по входу и выходу с помощью защитных диодов (TVS).

Модификации и коммутируемый ток, среднеквадратичное значение

Технические характеристики

• Наименование параметра, единица измерения	Буквенное обозначение	Значение параметра		Режим измерения
  		не менее	не более
  Ток утечки на выходе в выключенном состоянии (пиковое значение), мА	Iут.вых		±3,0	Uвх =0,8 В; Uком =±800 В; Uпит =4,2 В
  Ток утечки на выходе «Ошибка» в закрытом состоянии (пиковое значение), мкА	Iут.ош		100	Uош =50 В
  Выходное остаточное напряжение (пиковое значение), В	Uос		1,5	Uупр =3 В; Uпит =4,2 В; Iком =~25, 40, 80, 100, 125 А
  			1,6	Uупр =3 В; Uпит =4,2 В; Iком =~63 А
  Остаточное напряжение на выходе «Ошибка» в открытом состоянии, В	Iос.ош		0,3	Iош =300 мА; Uвх =0 В; Uком =±750 В
  Входной ток, мА	Iвх	0	1	Uвх =3 В; Uпит =4,2 В
  		0	3,5	Uвх =32 В; Uпит =4,2 В
  Ток потребления, мА	Iпот		15	Uпит =4,2 В
  			15	Uпит =32 В
  Пороговый уровень детектирования коммутируемого напряжения (пиковое значение), В	Uпор		±30	Uвх =0,8 В
  Пороговый уровень детектирования коммутируемого тока (пиковое значение), мА	Iпор		±30	Uвх =3 В
  Напряжение запрета включения, В	Uз		40	Uвх =3 В
  Время включения/выключения, мс	tвкл/tвыкл		10/10	Uвх =3 В; Uком =60 В; Rн =100 Ом; fком =50 Гц; Uпит=4,2 В

  Рекомендуемые режимы эксплуатации

  Наименование параметра, единица измерения	Буквенное обозначение	Значение параметра
  		не менее	не более
  Коммутируемое напряжение, среднеквадратичное значение, В	Uком	~50	~420
  Входное напряжение во включенном состоянии, В	Uвх.вкл	5	25
  Входное напряжение в выключенном состоянии, В	Uвх.выкл	0	1,0
  Рабочий диапазон температур, °С	Tокр	-40	+85

  Предельно допустимые режимы эксплуатации

  Наименование параметра, единица измерения	Буквенное обозначение	Значение параметра
  		не менее	не более
  Максимальное пиковое напряжение на выходе в выключенном состоянии, В	Uпик		±800
  Коммутируемое напряжение, среднеквадратичное значение, В	Uком	~24	~510
  Напряжение питания (постоянного и переменного тока), В	Uпит	20	30
  Входное напряжение во включенном состоянии, В	Uвх.вкл	3	32
  Входное напряжение в выключенном состоянии, В	Uвх.выкл	-3,5	0,8
  Напряжение питания, В	Uпит	4,2	32
  Ток через выход «Ошибка», мА	Iош		300
  Напряжение на выходе «Ошибка», В	Uош		50
  Температура перехода, °С	Tп	-40	+125

Схемы подключения

•

  Габаритные размеры твердотельных реле ТТР1-МБ025(040, 063, 080, 100, 125)12-Л3ДС



  Схема подключения твердотельных реле ТТР1-МБ025(040, 063, 080, 100, 125)12-Л3ДС
