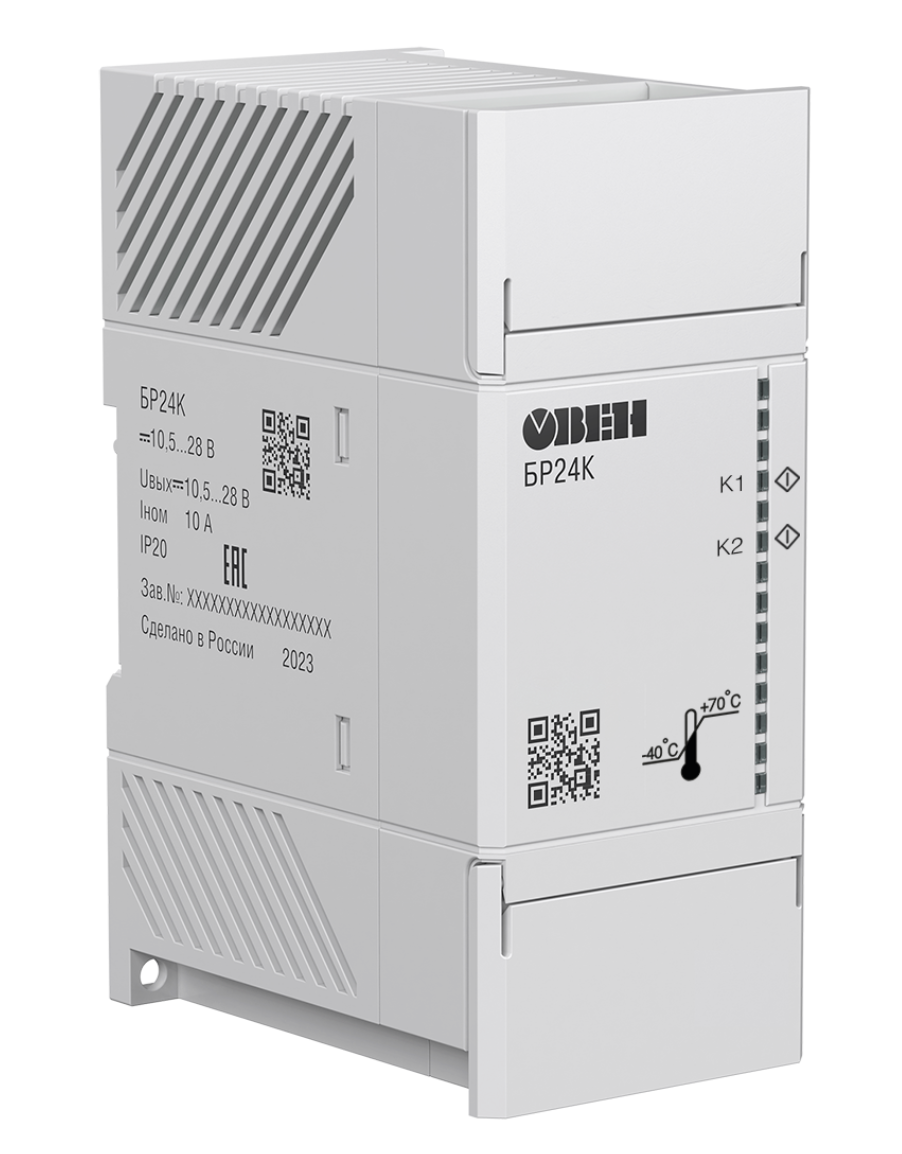

БР24К блок резервирования

Блок резервирования БР24К предназначен:

• для резервирования двух блоков питания или источников бесперебойного питания на одну нагрузку;
• для корректной работы блоков питания при параллельном подключении, также и при двухкратном наращивании выходной мощности.

Прибор является частью «Экосистемы-210» компании ОВЕН и рекомендуется для совместного применения с блоками питания производства ОВЕН в системах АСУ ТП, а также прочих отраслях в промышленности.

Основные функции

• Обеспечение резервированного питания.
• Диапазон входных напряжений постоянного тока (Uвход) от 10,5 до 28 В.
• Номинальный Iвход – две линии до 10 А.
• Режим статического резервирования Istat.boost 125 %– две линии до 12,5 А.
• Светодиодная индикация, наличие дискретного выхода типа «сухой контакт»;
• Защита от перенапряжения на выходе, защита входа по току, от переполюсовки;
• Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
• Удобный монтаж в шкаф автоматики: корпус шириной 52 мм.

Примеры применения

Резервированное питание и передача данных о состоянии питания по сети Ethernet в ПЛК верхнего уровня.

Двухкратное наращивание выходной мощности и передача данных о состоянии питания по сети Ethernet в ПЛК верхнего уровня.

Технические характеристики

• Наименование	Значение
  Общие сведения
  Диапазон входных напряжений постоянного тока (UВХОД)	От 10,5 до 28 В
  Номинальный входной ток	Две линии до 10 А
  Статичный Boost	Две линии до 12,5 А
  Падение напряжения вход/выход, типовое	0,1 В при Iвыход = 10 А
  Защиты
  Защита от переполюсовки	Есть, до 30 В в течение 10 минут
  Защита входа по току	Силовой автоматический выключатель, 16 A (характеристика B,C)
  Защита от перенапряжения на выходе (OVP)	Есть, до 36 В
  Характеристики выхода
  КПД	98,5 % при 12 B DC 99 % при 24 В DC
  Номинальное напряжение	Uвход–0,1 B при Iвыхода=10 А
  Номинальный ток на выходе*	10 А
  Статичный Boost	12,5 А
  Возможность последовательного подключения	Нет
  Безопасность и ЭМС
  Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008	N1
  Степень защиты по ГОСТ 14254–2015	IP20
  Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0	III
  Электрическая прочность изоляции (вход-корпус, выход-корпус)	500 В
  Дискретные выходы
  Коммутационный контакт	Сухой контакт
  Максимальная нагрузка на контакт	30 В DC,100 мА
  Функции	Сигнализация «Резервирование OK»
  Рабочие условия эксплуатации
  Рабочий диапазон температур окружающей среды (Токруж)	-40...+70°С
  Относительная влажность воздуха	от 30 до 98 % без конденсации влаги
  Атмосферное давление	84…106,7 кПа
  Прочее
  Срок эксплуатации	10 лет
  Срок гарантийногоо бслуживания	2 года
  Срок хранения, не менее	2 лет
  Средняя наработка на отказ	70 000 ч
  Масса, не более:
  без упаковки	0,17 кг
  в упаковке	0,27 кг
  ПРИМЕЧАНИЕ * При параллельном подключении с целью двухкратного наращивания мощности выходной ток может быть до 20 А

Индикация

•

  Лицевая панель блока резервирования БР24К

  Светодиод	Состояние	Значение
  Канал 1 (зеленый)	Светится	Источник питания, подключенный к каналу 1, исправен
  Канал 1 (красный)		Переполюсовка в канале 1
  Канал 2 (зеленый)	Светится	Источник питания, подключенный к каналу 2, исправен
  Канал 2 (красный)		Переполюсовка в канале 2

Схема подключения и габаритные размеры

•

  Назначение контактов и схема подключения БР24К

  При нагрузке менее 5 А допускается подключение к одной плюсовой и одной минусовой клеммам.

  При подключении нагрузки выше 5 А, но меньше 7,5 А следует подключать по две клеммы «+» и «–».

  В случае подключения нагрузок более 7,5 А обязательно подключать по три клеммы «+» и «–».

  При параллельном подключении с целью двухкратного наращивания мощности следует учесть, что если один из источников питания выйдет из строя, то второй источник не сможет обеспечить двухкратную нагрузку и уйдет в защиту.

  Сигнал	Значение
  БР24К ОК (замкнут)	Выход прибора работает. Работают оба входных канала
  БП№1 ОК (замкнут)	Канал 1 работает
  БП№2 ОК (замкнут)	Канал 2 работает

  Габаритные и установочные размеры БР24К
