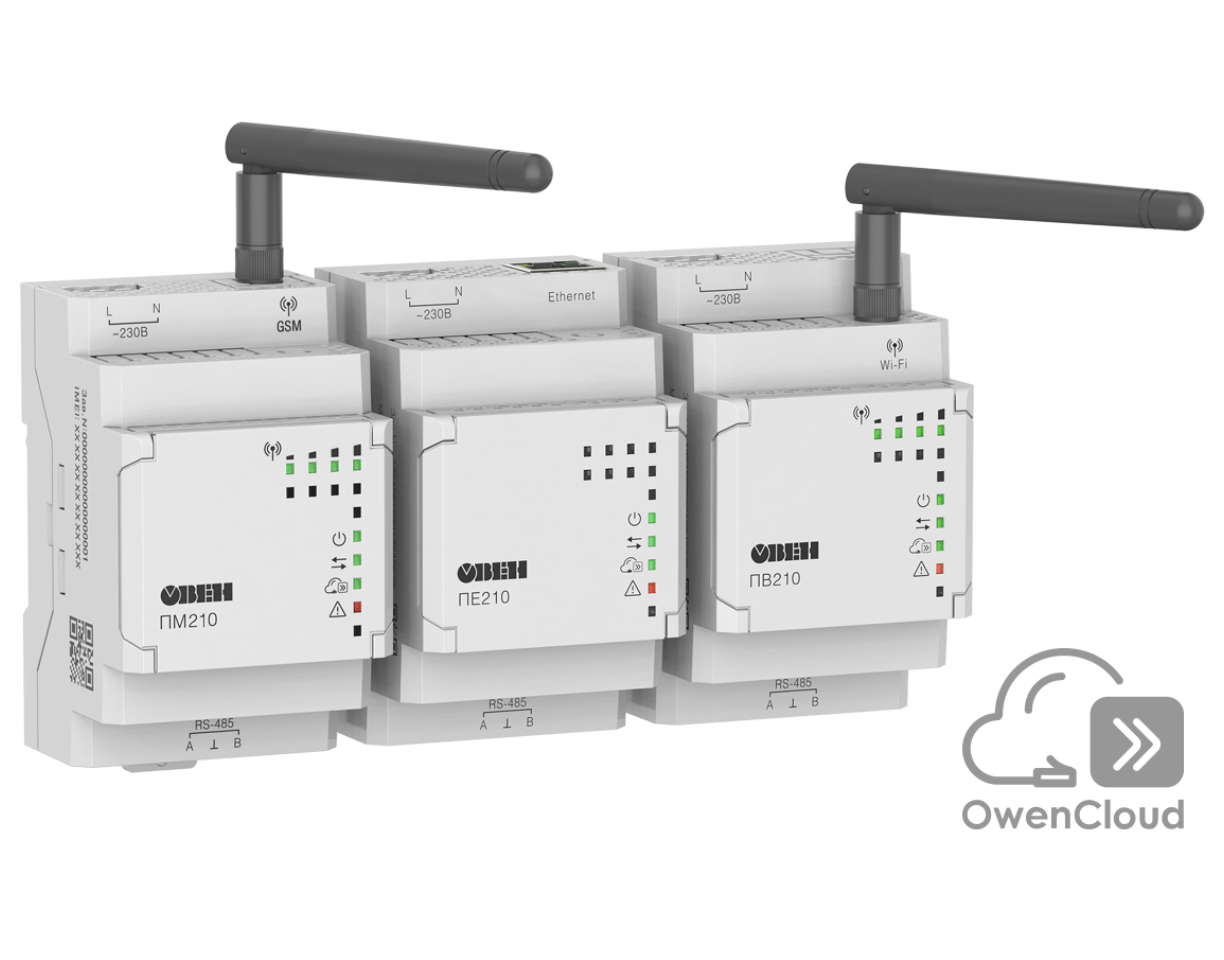

ПМ210, ПЕ210, ПВ210 сетевые шлюзы для доступа к сервису OwenCloud

Сетевые шлюзы ПМ210, ПЕ210, ПВ210 предназначены для подключения приборов ОВЕН или оборудования стороннего производителя, имеющих интерфейс RS-485 (протокол Modbus) к облачному сервису OwenCloud через один из интерфейсов:

• ПМ210 – GSM (2G);
• ПМ210 – LTE (4G) (скоро в продаже);
• ПЕ210 – Ethernet;
• ПВ210 – Wi-Fi.

Для подключения к облачному сервису OwenCloud достаточно:

• для ПМ210 – установить сим-карту;
• для ПЕ210 – установить статический IP или выбрать DHCP;
• для ПВ210 – указать точку доступа и установить статический IP или выбрать DHCP.

Технические характеристики

• Наименование	ПМ210		ПЕ210		ПВ210
  Тип подключения к сервису OwenCloud	GPRS (2G)	LTE (4G)*	Ethernet		Wi-Fi
  Питание
  Напряжение питания	Пх210-230, ПМ210-230.4G*: ~85…264 В (номинальное ~230 В при 50 Гц) Пх210-24: =10…48 В (номинальное =24 В)
  Потребляемая мощность	В режиме установки GSM-соединения ПМ210-230, ПМ210-230.4G*: 10 ВА ПМ210-24: 6 Вт В режиме передачи данных: ПМ210-230, ПМ210-230.4G*: 5 ВА ПМ210-24: 4 Вт		ПЕ210-230: 6 ВА ПЕ210-24: 6 Вт		ПВ210-230: 6 ВА ПВ210-24: 6 Вт
  Гальваническая изоляция по питанию	Пх210-230: 2830 В, переменный ток (ГОСТ IEC 61131-2) Пх210-24: 1770 В, переменный ток (ГОСТ IEC 61131-2)
  Гальваническая изоляция интерфейса	нет			Ethernet: 1100 В, переменный ток (ГОСТ IEC 61131-2)	нет
  Интерфейсы для подключения сетевых шлюзов к сервису OwenCloud
  Интерфейс	GSM	GSM/LTE*	Ethernet 10/100 Mbit		Wi-Fi 802.11 b/g/n
  Тип стандарта сотовой связи	2G	2G/4G*
  Поддерживаемые протоколы	TCP, DNS		TCP, DNS, DHCP		TCP, DNS, DHCP
  Тип идентификационного модуля абонента (количество)	SIM/USIM*** (1 шт.)
  Стандарт	Micro SIM
  Тип антенны	внешняя, разъем прибора SMA-F				внешняя, разъем прибора RP-SMA-F
  Интерфейс для подключения приборов к шлюзу
  Интерфейс	RS-485
  Поддерживаемые протоколы	Modbus RTU, Modbus ASCII, ОВЕН**
  Скорость передачи данных	От 1200 до 115200 бит/с
  Настройка сетевых шлюзов
  	SMS		USB 2.0 (MicroUSB), Ethernet 10/100 Mbit		USB 2.0 (Micro-USB), Wi-Fi 802.11 b/g/n
  Условия эксплуатации
  Температура окружающего воздуха	-40…+55 °С
  Относительная влажность воздуха	не более 80 % (при +25 °С без конденсации влаги)
  Атмосферное давление	84…106,7 кПа
  Общие сведения
  Габаритные размеры	55×100×58 мм (без антенны)
  Степень защиты корпуса	IP20
  Средний срок службы	10 лет
  Масса, не более	0,15 кг
  ПРИМЕЧАНИЕ * Шлюз ПМ210-230.4G – скоро в продаже. ** По протоколу ОВЕН можно подключиться только к тем устройствам, которые есть в библиотеке (см. руководство пользователя OwenCloud). *** Для ПМ210-230.4G не допускается применение SIM-карт старого образца без поддержки 4G-интернета (выпуск до 2011 года).

Габаритные размеры

•

  Габаритные размеры Пх210 без антенны



  Габаритные размеры Пх210 с антенной



Схемы подключения

•

  Схема подключения Пх210

Модификации

•

  ПХ210-Х
