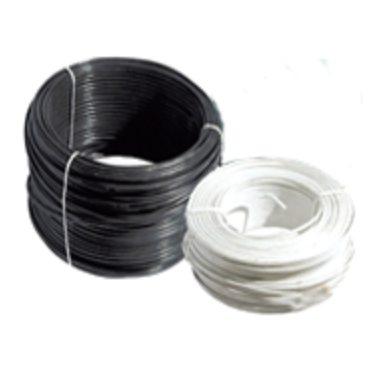

МКЭШ – это монтажный многожильный кабель с пластмассовой изоляцией. Кабель подходит для подключения датчиков ДТС, ПД, ПДУ с вторичным прибором, а также для питания приборов при постоянном и переменном напряжении сети.
Расшифровка аббревиатуры МКЭШ:
М – монтажный
К – капроновая изоляция
Э – экранированный
Ш – с элементами полиамидного шелка
Число жил может быть от 2 до 14, сечение от 0,35 до 0,75 мм2 на номинальное напряжение до 500 В, частотой до 400 Гц.
Продукция изготовлена в соответствии с ГОСТ 10348-80 «Кабели монтажные многожильные с пластмассовой изоляцией».
ВНИМАНИЕ! Кабель МКЭШ продаётся кратно 10 метрам!
Модель |
Конструктивное |
Электрическое |
Кол-во жил |
Тип схемы |
Диапазон рабочих температур, 0С |
Внешний |
МКЭШ 2×0,5 |
1 – токопроводящие жилы (медная луженая проволока) 2 – изоляция (ПВХ пластикат) 3 – экран (медная проволока) 4 – оболочка (ПВХ пластикат) |
40,7 | 2×0,5 | 2-проводная | -50…+70 | 7,8 |
МКЭШ 2×0,75 | 25,2 | 2×0,75 | 8,7 | |||
МКЭШ 3×0,35 |
54,2 |
3×0,35 |
3-проводная |
7,3 |
||
МКЭШ 3×0,5 |
40,7 |
3×0,5 |
8,0 |
|||
МКЭШ 3×0,75 |
25,2 |
3×0,75 |
8,5 |
|||
МКЭШ 5×0,35 | 54,2 | 5×0,35 |
5-проводная |
9,0 | ||
МКЭШ 5×0,75 |
25,2 |
5×0,75 |
10,0 |
Рекомендация по подключению ДТС без нормирующего преобразователя.
При выборе типа кабеля к термопреобразователю сопротивления необходимо учитывать, что сопротивление линии связи прибора с датчиком не должно превышать 15 Ом
Длина линии связи |
Сечение жил кабеля |
до 20 м |
0,35 мм2 |
20...50 м |
0,5 мм2 |
50...100 м |
Основные | |
---|---|
Тип | Кабель |
