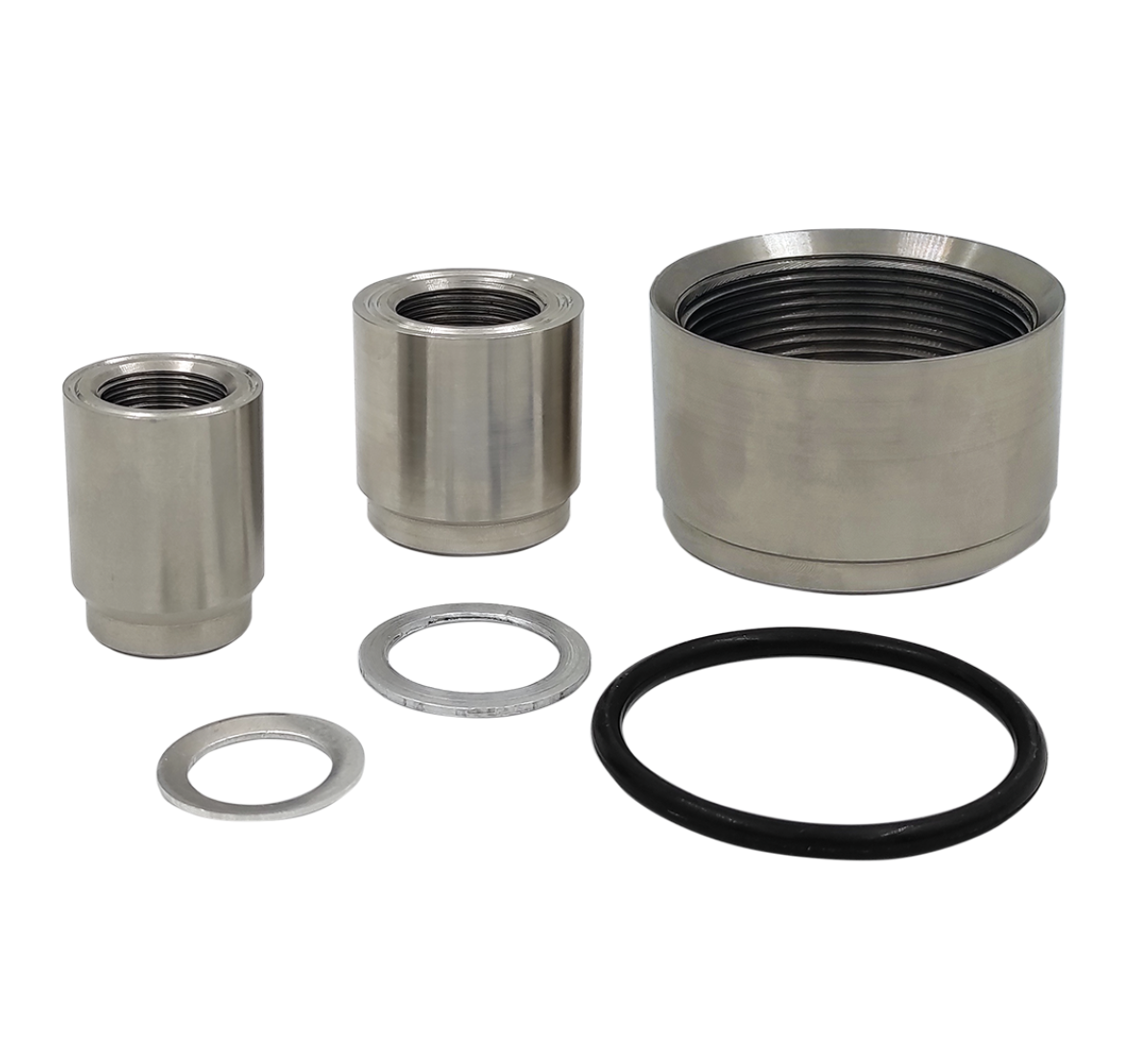

Бобышка Б.П.1 и Б.П.7 закладная деталь для установки датчиков уровня

Бобышки предназначены для приваривания на трубопровод либо технологическое оборудование с целью обеспечить возможность монтажа измерительного оборудования.

Бобышки приварные исполнения Б.П.1 предназначены для монтажа датчиков ДС и КУ.

В комплекте к бобышкам Б.П.1 идёт уплотнительная прокладка из алюминиевого сплава АД1.

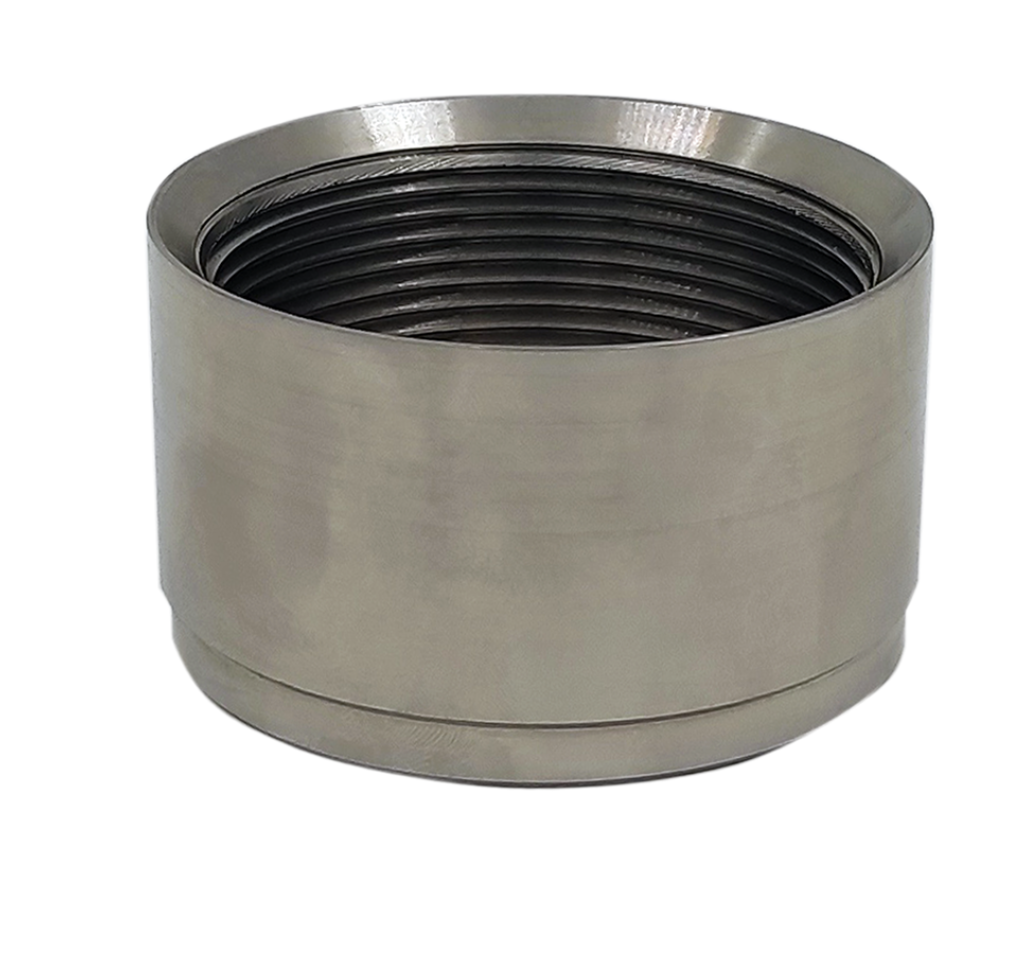

Бобышки приварные исполнения Б.П.7 предназначены для монтажа датчиков ПДУ-И (RS) и датчиков ПДУ-2Н (3Н).

В комплекте к бобышкам Б.П.7 идёт резиновое уплотнительное кольцо.

Дополнительные уплотнительные прокладки и кольца можно приобрести отдельно: уплотнительные прокладки и кольца.

Конструктивное исполнение

• С чем применяются	Конструктивное исполнение	Модель (обозначение при заказе)	M, мм	D, мм	D1, мм	d, мм	L, мм	l, мм	Материал
  Б.П.1 Для датчиков ДС.П(ПВТ) (М20×1,5)		Б.П.1.20×1,5.L.1	М20×1,5	26	30	18	Популярные длины: 40, 60, 80, 100 мм. Диапазон заказа длин: от 25 до 100 мм с шагом 5 мм	18	Сталь 20
  		Б.П.1.20×1,5.L.2						18	Сталь AISI 304
  Б.П.1 Для датчиков ДС.П(ПЗ;ПВТ) (G1/2)		Б.П.1.G1/2.L.1	G1/2	26	30	18		18	Сталь 20
  		Б.П.1.G1/2.L.2						18	Сталь AISI 304
  Б.П.1 Для датчиков ДС.ПВТ (М27×1,5)		Б.П.1.27×1,5.L.1	М27×1,5	36	39,5	25	Популярные длины: 40, 60, 80, 100 мм. Диапазон заказа длин: от 30 до 100 мм с шагом 5 мм	25	Сталь 20
  		Б.П.1.27×1,5.L.2						25	Сталь AISI 304
  Б.П.1 Для датчиков КУ1411 и ДС.ПВТ.4 (G3/4)		Б.П.1.G3/4.L.1	G3/4	36	39,5	25		25	Сталь 20
  		Б.П.1.G3/4.L.2						25	Сталь AISI 304
  Б.П.7 Для датчиков ПДУ-2Н (G1) и ДУ31		Б.П.7.G1.L.2	G1	39	43	-	25, 30, 35, 40	25	Сталь AISI 304
  		Б.П.7.G1.L.1							Сталь 20
  Б.П.7 Для датчиков ПДУ-И (RS) и ПДУ-3Н (G2)		Б.П.7.G2.40.2	G2	66	70		40	25	Сталь AISI304

Модификации

•

  Б.П.Х.Х.Х.Х
