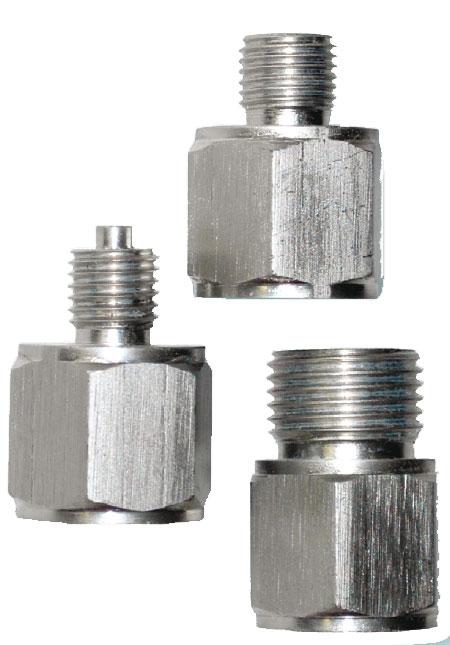

Устройство переходное УП для перехода с резьбы М20×1,5 на другие резьбы
от 33,60 руб.
Минимальная сумма заказа на сайте — 150 руб
- В наличии
Устройство переходное УП для перехода с резьбы М20×1,5 на другие резьбыВ наличии
от 33,60 руб.
возврат товара в течение 14 дней по договоренности
Устройства переходные (переходники) предназначены для подсоединения преобразователей давления со стандартным штуцером М20х1,5 к технологическому оборудованию, имеющему нестандартные резьбовые порты.
Преимущества
- Возможность использовать стандартные преобразователи давления и импульсные линии
- Не влияют на точность измерений
- Являются съемными для очистки от засорения
Технические характеристики
| Рабочая среда | жидкость, пар, газ |
| Давление рабочей среды | до 40 МПа |
| Температура рабочей среды | –40...+350 °С |
| Предельные значения температур окружающего воздуха при эксплуатации | –40…+85°С |
| Присоединение к технологической линии | резьбовое соединение или сварка |
| Присоединение к преобразователю | резьбовое соединение М20×1,5 или фланцевый монтаж |
| Материал | нержавеющая сталь AISI 304 |
Габаритные размеры
|
Модель |
Размеры, мм |
||||
|
L |
L1 |
D |
d |
||
 |
УП-1 |
36 |
14 |
G 1/2” |
- |
|
УП-2 |
34 |
12 |
G 1/4” |
- |
|
|
УП-3 |
36 |
14 |
G 3/4” |
- |
|
|
УП-4 |
34 |
12 |
G 3/8” |
- |
|
|
УП-7 |
34 |
12 |
G 1/8” |
- |
|
 |
УП-5 |
37 |
12 |
М12×1,5 |
5 |
|
УП-6 |
35 |
10 |
М10×1 |
3 |
|
|
УП-8 |
37 |
12 |
М12×1 |
5 |
|
 |
УП-9 |
47 |
22,5 |
G 1/2” |
- |
 |
УП-10 |
- |
- |
- |
- |
 |
УП-11 |
39 |
17 |
М14×1,5 |
5 |
 |
УП-12 |
- |
- |
- |
- |
 |
УП-13 |
41 |
19 |
М16×1,5 |
5 |
 |
УП-14 |
- |
- |
М20×1,5 |
- |
 |
УП-15 |
- |
- |
NPT1/2 |
- |
 |

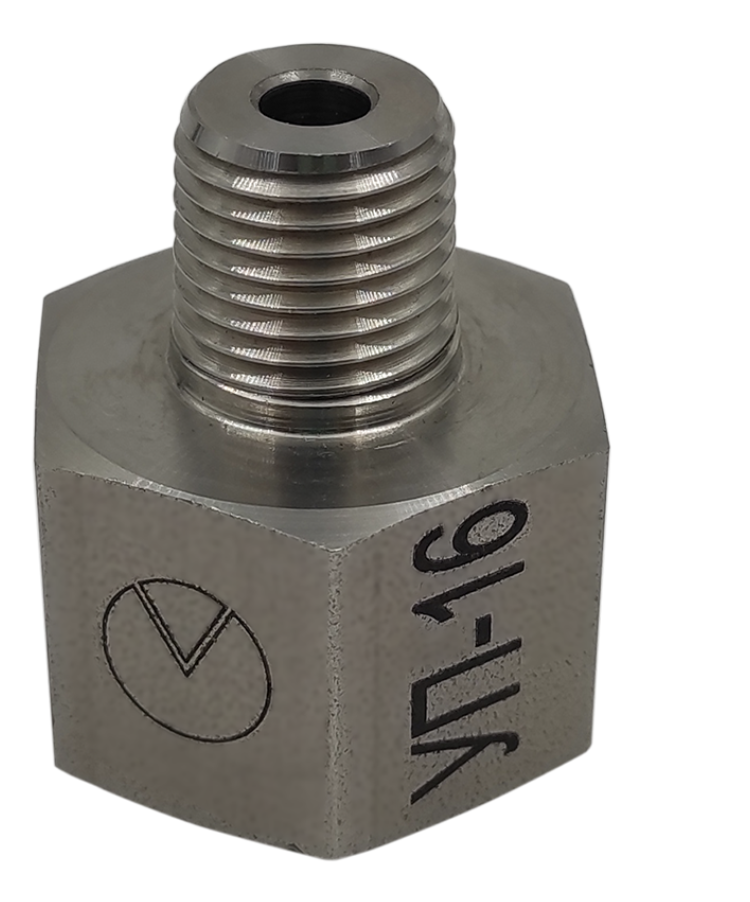

УП-16 | NPT1/4 | |||
Модификации
-
УП-Х
Характеристики
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Состояние | Новое |
| Тип | УП устройства переходные для монтажа датчиков давления на другие резьбы |
Информация для заказа
- Цена: от 33,60 руб.
