Трубка Перкинса ТО, ТИ для пассивного охлаждения рабочей среды перед измерительным прибором
от 25,21 руб.
Минимальная сумма заказа на сайте — 150 руб
- В наличии

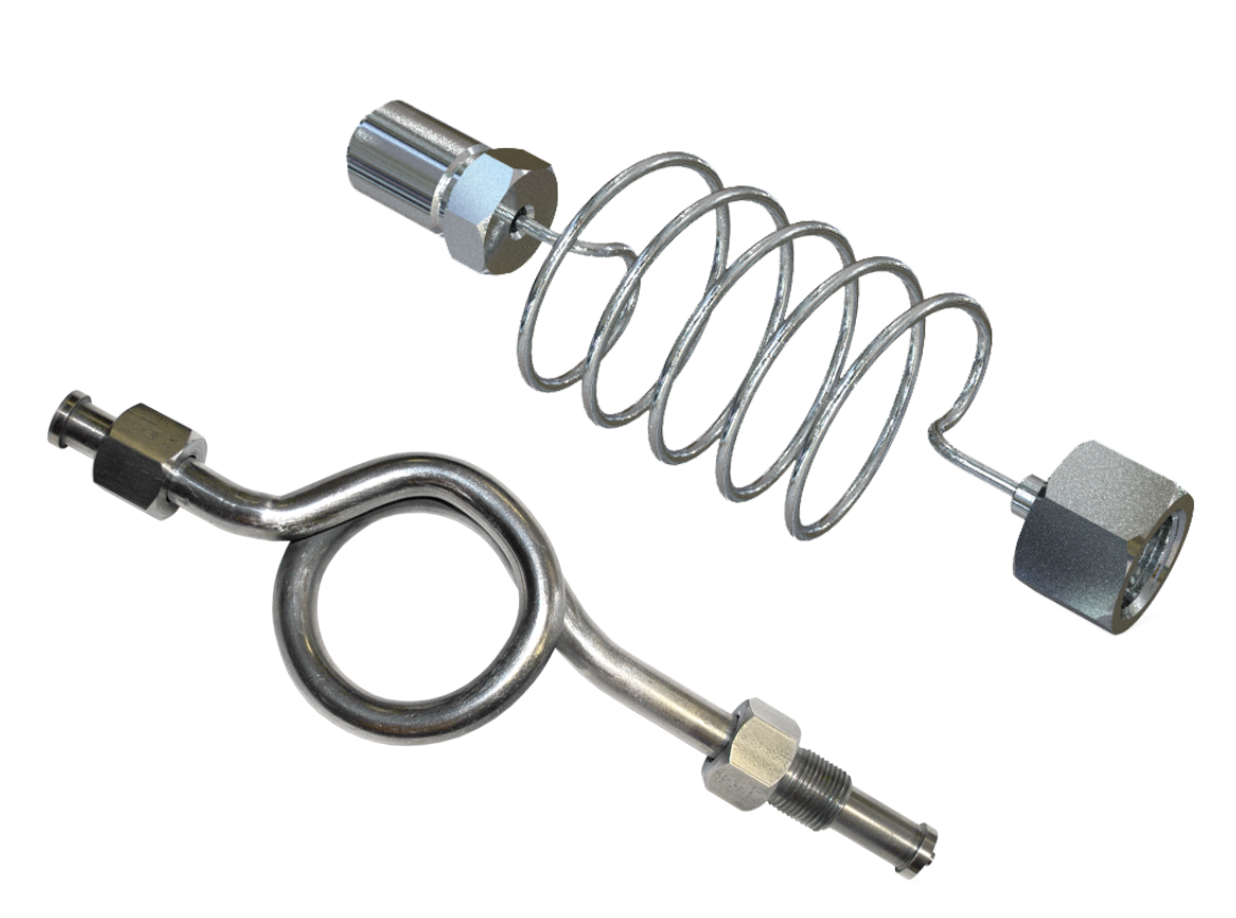

Трубка Перкинса (сильфонная трубка) предназначена для защиты датчика преобразователя давления или манометра от воздействий измеряемой среды.
Трубки могут быть прямые, петлевые (спиральные), угловые.
Задачи использования
- Защита от перегрева.
- Защита от пульсаций (только для трубок с наличием петли).
- Удобство присоединения и расположения датчика.
Принцип работы
Перед запуском системы в эксплуатацию трубка заполняется разделяющей жидкостью (например, водой), также допускается, что разделяющей жидкостью может стать сам продукт (например, конденсирующийся пар). Температура воздуха в трубке меньше, чем температура продукта, вследствие чего в трубке скапливается конденсат, предотвращая попадание горячей измеряемой среды на датчик, преобразователь давления или манометр.
Наличие гидрозатвора в трубке также защищает датчик от скачков давления в системе, петлевая конструкция трубки способствует демпфированию гидроударов на подходе к датчику.
Трубки прямые и угловые без наличия петли (спирали) также могут служить в качестве защиты от высокой температуры измеряемой среды – за счёт отдаления измеряющего устройства от измеряемой среды и рассеивания тепла через стенки трубки в окружающее пространство.
Технические характеристики
| Рабочая среда | жидкость, пар, газ |
| Давление рабочей среды | до 20 МПа |
| Температура рабочей среды | -40...+350 °С |
| Предельные значения температур окружающего воздуха при эксплуатации | -40…+80 °С |
| Присоединение к технологической линии |
резьбовое соединение М20×1,5 или сварка |
| Присоединение к преобразователю | резьбовое соединение М20×1,5 |
| Материал |
нержавеющая сталь AISI 304 или 12Х18Н10Т |
Конструктивное исполнение трубок
-
Конструктивное исполнение Описание Обозначение
при заказе
Трубка прямая
Материал: нерж. AISI304
Длина: 350 мм
Подключение к процессу: подвижный штуцер папа М20×1,5
Подключение к датчику: накидная гайка «мама» М20×1,5
ТО-П1-2.35
ЗАКАЗАТЬ
Трубка прямая
Материал: СТ20
Длина: 350 мм
Подключение к процессу: под приварку
Подключение к датчику: накидная гайка «мама» М20×1,5
ТО-П2-1.35
ЗАКАЗАТЬ
Трубка прямая
Материал: нерж. AISI304
Длина: 350 мм
Подключение к процессу: под приварку
Подключение к датчику: накидная гайка «мама» М20×1,5
ТО-П2-2.35
ЗАКАЗАТЬ
Трубка спиральная прямая
Материал: нерж. AISI304
Длина: 350 мм
Подключение к процессу: подвижный штуцер папа М20×1,5
Подключение к датчику: накидная гайка «мама» М20×1,5
ТО-СП1-2.35
ЗАКАЗАТЬ
Трубка спиральная прямая
Материал: СТ20
Длина: 350 мм
Подключение к процессу: под приварку
Подключение к датчику: накидная гайка «мама» М20×1,5
ТО-СП2-1.35
ЗАКАЗАТЬ
Трубка спиральная прямая
Материал: нерж. AISI304
Длина: 350 мм
Подключение к процессу: под приварку
Подключение к датчику: накидная гайка «мама» М20×1,5
ТО-СП2-2.35
ЗАКАЗАТЬ
Трубка спиральная угловая
Материал: нерж. AISI304
Длина: 350 мм
Подключение к процессу: подвижный штуцер папа М20×1,5
Подключение к датчику: накидная гайка мама М20×1,5
ТО-СУ1-2.35
ЗАКАЗАТЬ
Трубка спиральная прямая
Материал: СТ20
Длина: 350 мм
Подключение к процессу: под приварку
Подключение к датчику: накидная гайка «мама» М20×1,5
ТО-СУ2-1.35
ЗАКАЗАТЬ
Трубка импульсная
Материал: нерж. AISI304
Длина: 500 мм
Подключение к процессу: подвижный штуцер «папа» М20×1,5
Подключение к датчику: накидная гайка «мама» М20×1,5
ТИ-2.50
ЗАКАЗАТЬ
Трубка импульсная
Материал: нерж. AISI304
Длина: 2000 мм
Подключение к процессу: подвижный штуцер «папа» М20×1,5
Подключение к датчику: накидная гайка «мама» М20×1,5
ТИ-2.200
ЗАКАЗАТЬ
Модификации
-
Трубки отводные ОВЕН ТО
ТО-ХХ-Х.35
| Основные | |
|---|---|
| Производитель | ОВЕН |
