Кабельный ввод АВВКу и СВВКм маркировка взрывозащиты Ex e/Ex d/Ex nR/Ex ta, фото 2

Кабельный ввод АВВКу и СВВКм маркировка взрывозащиты Ex e/Ex d/Ex nR/Ex ta

от 33,60 руб.

  • В наличии
Кабельный ввод АВВКу и СВВКм маркировка взрывозащиты Ex e/Ex d/Ex nR/Ex ta
Кабельный ввод АВВКу и СВВКм маркировка взрывозащиты Ex e/Ex d/Ex nR/Ex taВ наличии
от 33,60 руб.
Купить
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28
Купить
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28
возврат товара в течение 14 дней по договоренности

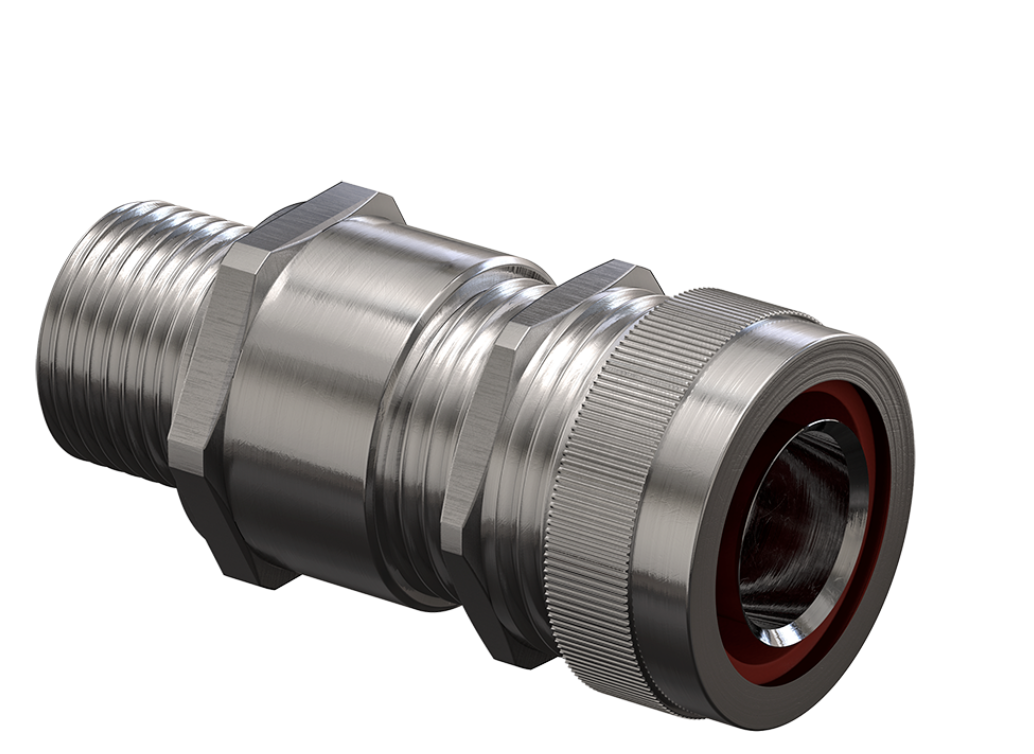

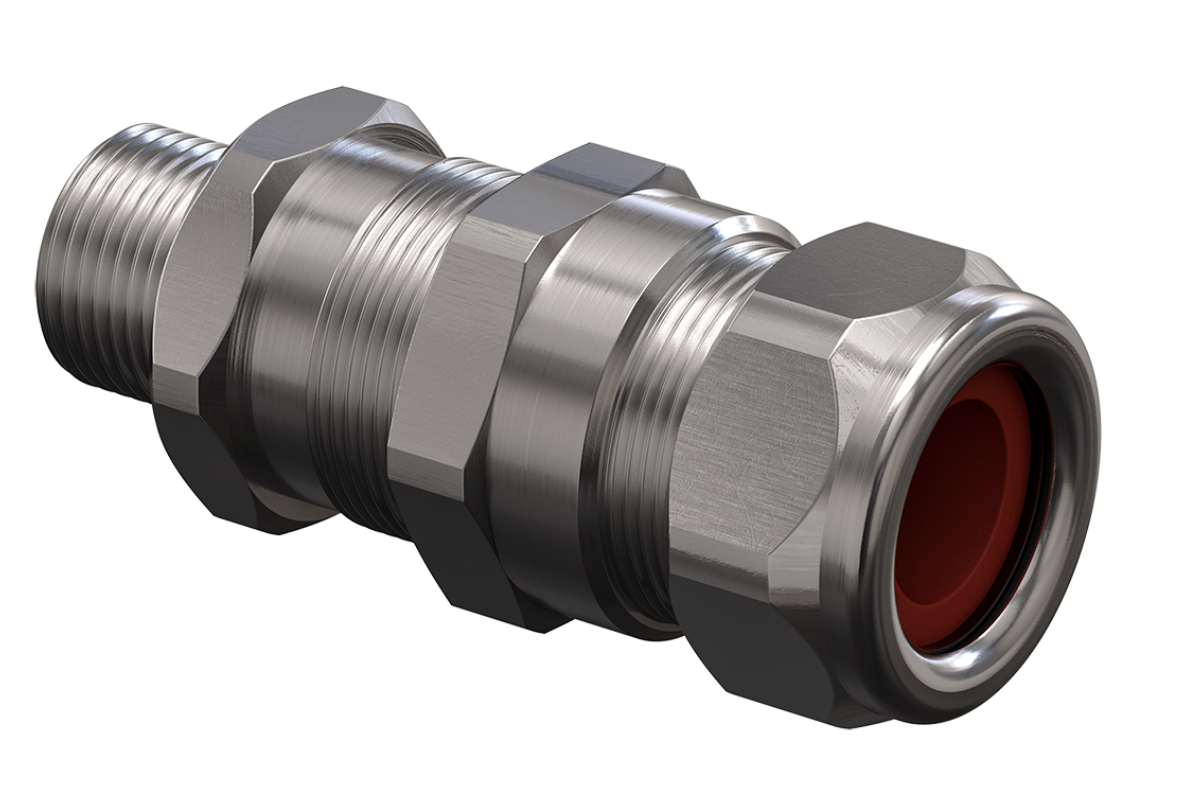

Ввод Взрывозащищенный Кабельный АВВКу и СВВКм с маркировкой взрывозащиты Ex e/Ex d/Ex nR/Ex ta предназначен для введения кабеля в любое взрывозащищённое оборудование, в том числе в коммутационные головки датчиков температуры, уровня и давления с соответствующей маркировкой взрывозащиты.

  • Eх e – защита вида «е». Исключение искры или повышенной температуры, дуговых разрядов.
  • Ех d – взрывонепроницаемая оболочка. Распространение взрывов во внешнюю среду исключено.
  • Ех nR – вид защиты «n». Оборудование и компоненты не имеют зажигательную способность. Дополнительная защита от искровых и дуговых разрядов, а также нагретых поверхностей. R – для оболочек с ограниченным пропуском газов.
  • Ex ta – защита от воспламенения пыли. Защита оболочкой и ограничением температуры поверхности.

АВВКу предназначен для монтажа кабелей, имеющих ленточную, проволочную, сетчатую броню к взрывозащищенному электротехническому оборудованию с маркировкой Ех е/Ex d (внутренний объем взрывонепроницаемой оболочки более или менее 2 литров). Для зон 1 и 2 по ГОСТ IEC 60079-14-2013 и зон 21/22 по ГОСТ IEC 61241-1-2-2011.

СВВКм предназначен для монтажа небронированных кабелей, проложенных в металлорукаве в зонах согласно ГОСТ IEC 60079-14-2013 (зоны 1/2) и ГОСТ IEC 61241-1-2-2011 (зоны 21/22). Значительно сокращает издержки на монтаж и повышает надежность соединения. Конструкция защищена патентом.

Кабельные вводы иных типоразмеров для других типов кабеля/подводки, не указанных в таблице ниже, возможно согласовать по запросу.

Технические характеристики

  • Сертификат соответствия: Технический регламент таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
  • Маркировка взрывозащиты: 1 Ex d IIC Gb X, 1 Ex e II Gb X, 2 Ex nR IIC Gc X, Ex ta IIIC Da X.
  • Степень защиты от внешних воздействий: IP66 / IP68 (по ГОСТ 14254-96).
  • Температура эксплуатации: -60 до +130 °С.
  • Материал корпусных деталей: никелированная латунь / нержавеющая сталь.
  • Материал уплотнения: силикон.
  • Тип уплотнения: компрессионное уплотнение по наружной оболочке кабеля.

Модификации

  • Конструктивное исполнение кабельных вводов АВВКу

    АВВКу – взрывозащищенный кабельный ввод для всех типов бронированных кабелей

    Чертёж Тип кабельного ввода (код) Материал Тип резьбы (стандарт) Диаметр внутренней оболочки кабеля Диаметр внешний оболочки кабеля Размер под ключ Общая длина Длина резьбы Вес, кг
    d D SW TL, мм (L) – M, G, K, мм
    Конструктивное исполнение кабельных вводов АВВКу АВВКу-20 Никелированная латунь М20×1,5

    5,5 – 8

    8 – 10,5

    10,5 – 13

    10 – 15

    14 – 19

    30 79 15 0,231
    АВВКу-Н-20 Нержавеющая сталь

    Конструктивное исполнение кабельных вводов СВВКм

    СВВКм – взрывозащищенный кабельный ввод для небронированных кабелей в металлорукаве

    Чертёж Тип кабельного ввода (код) Материал Тип резьбы (стандарт) Диаметр кабеля Диаметр металлорукава внутренний/наружный Тип металлорукава Размер под ключ Общая длина Длина резьбы
    d SW TL, мм (L) – M, мм
    Конструктивное исполнение кабельных вводов СВВКм CВВКм-20 Никелированная латунь М20×1,5 6 – 14 14/21,5

    РЗ ЦХ 15

    МРПИ15

    ГЕРДА-МГ-15

    ГЕРДА-МГ-16

    27 59 15
    CВВКм-Н-20 Нержавеющая сталь

Указание к монтажу

  • 1 Вариант крепления для уровня взрывозащиты «d». Вариант крепления для уровня взрывозащиты «e»
    Вариант крепления для уровня взрывозащиты «e» (с контргайкой, которая поставляется отдельно). Вариант крепления для уровня взрывозащиты «d»

    Для вводов серии СВВКм

    2 Проденьте кабель в металлорукаве 8, 9 в гайку 7 и уплотнение 6.
    3 Удалите с кабеля 8 часть металлорукава 9 и накрутите оконцеватель ввода 5 на металлорукав 9.
    4 Проденьте кабель 8 в металлическую втулку 4, шайбу 3, силиконовую втулку 2 и стакан ввода 1, как показано на рисунке.
    5 До упора накрутите втулку 4 на стакан 1 и гайку 7 на втулку 4.
    Для вводов серии АВВКу
    2 Не снимая броню, проденьте кабель в детали 8, 7, 6, 5, 4, как показано на рисунке.
    3 Зачистите кабель от брони и выполните надрез на броне, заглубляя его на 6 – 10 мм, как показано на рисунке.
    4

    Наденьте детали 3 и 2 на внутреннюю изоляцию кабеля, вставьте конструкцию в стакан 1.

    Накрутите гайку 5 на стакан 1 до упора.

    Убедитесь в обжатии брони кабеля между деталями 3 и 4.

    5

    Проверьте правильность ориентации деталей 5, 6, 7, 8 и накрутите гайку 8 на гайку 5 до упора.

Характеристики
Основные
Производитель M&G
Информация для заказа
  • Цена: от 33,60 руб.
