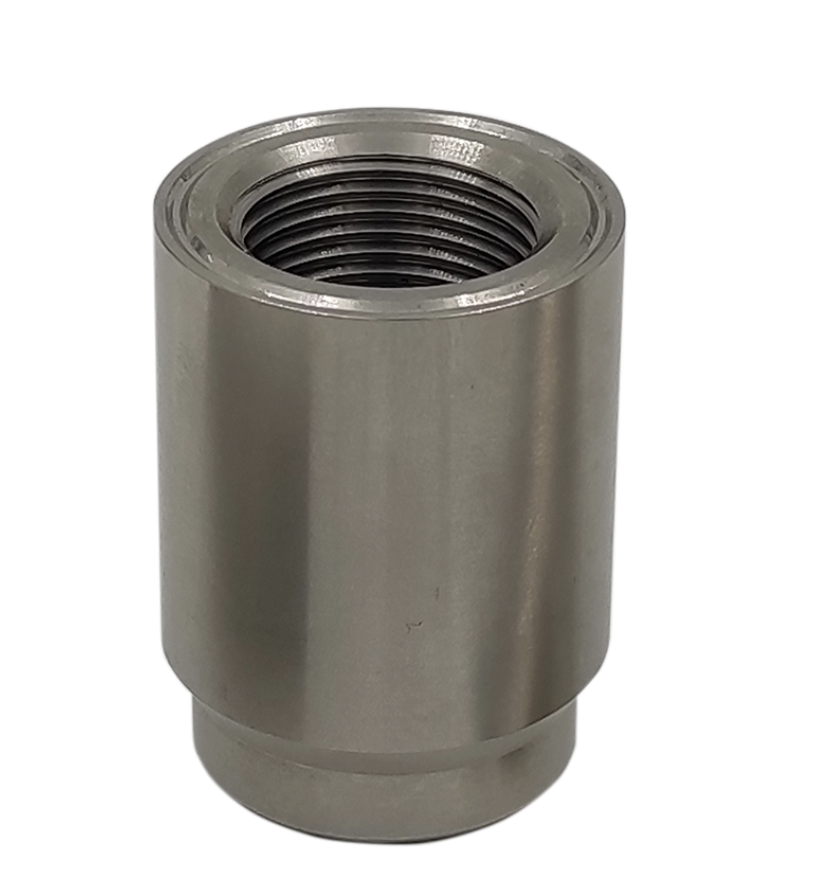

Бобышки предназначены для приваривания на трубопровод либо технологическое оборудование с целью обеспечить возможность монтажа измерительного оборудования.

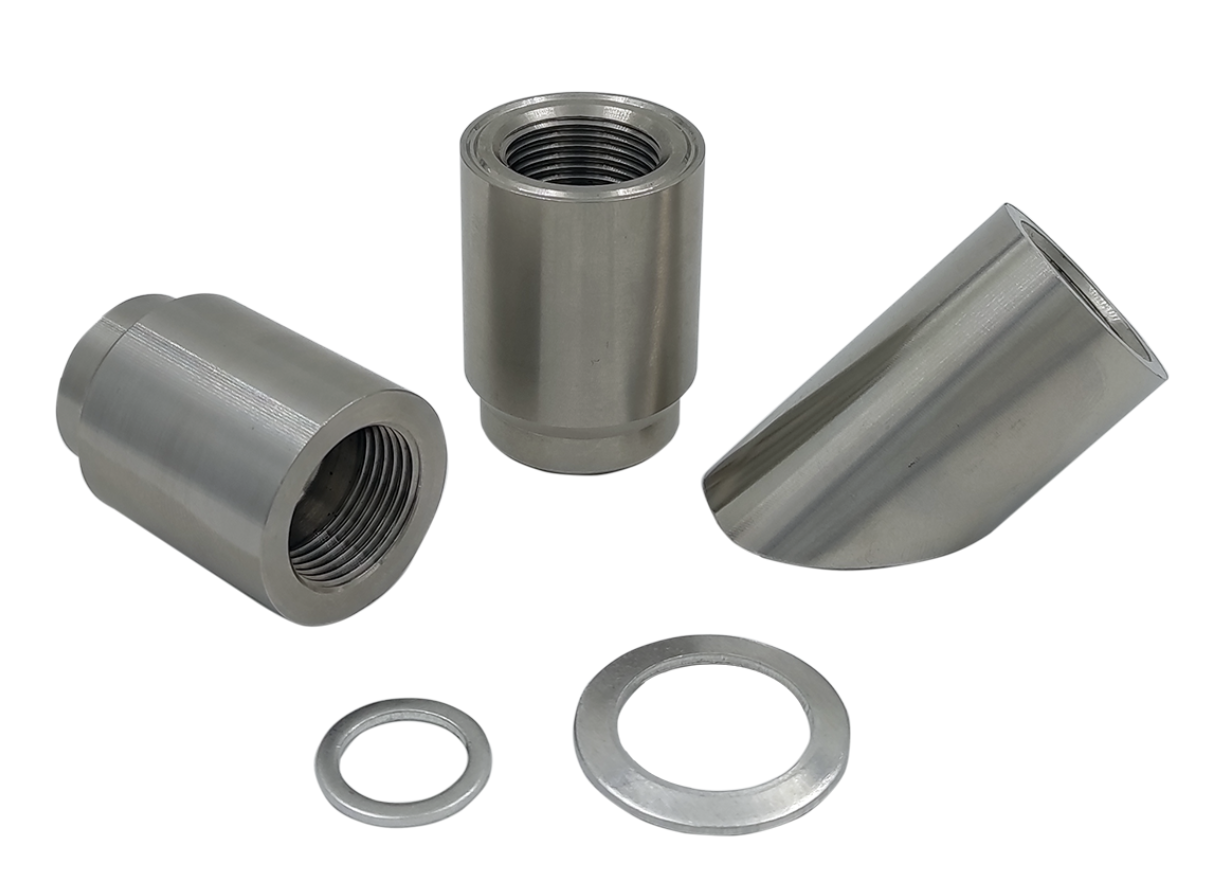

Бобышки приварные исполнения Б.П.1 и Б.У.1 предназначены для монтажа термопреобразователей с неподвижным штуцером (модели 065, 075, 105, 064, 074, 084 и т.п.) и защитных гильз (модели ГЗ.16 и ГЗ.25).
Бобышки приварные исполнения Б.П.2 предназначены для монтажа термопреобразователей с подвижным штуцером (модели 035, 045, 055, 095 и т.п.), без использования защитных гильз.
В комплекте к бобышкам идёт уплотнительная прокладка из алюминиевого сплава АД1.
Дополнительные уплотнительные прокладки можно приобрести отдельно: уплотнительные прокладки и кольца.
Конструктивное исполнение бобышек
-
С чем применяются |
Конструктивное
исполнение
|
Модель (обозначение при заказе)
|
M, мм
|
D, мм
|
D1, мм
|
d, мм
|
L, мм
|
l, мм
|
Материал
|
Б.П.1
Для датчиков температуры с приварным штуцером модели 065, 075, 105, 064, 074, 084 и т.п.; защитных гильз ГЗ.16 (25) |
Прямая
|
Б.П.1.20×1,5.L.1
|
М20×1,5
|
26
|
30
|
18
|
Популярные длины: 40, 60, 80, 100 мм.
Диапазон заказа длин: от 25 до 100 мм с шагом 5 мм
|
18
|
Сталь 20
|
Б.П.1.20×1,5.L.2
|
18
|
Сталь AISI 304
|
Б.П.1.G1/2.L.1
|
G1/2
|
26
|
30
|
18
|
18
|
Сталь 20
|
Б.П.1.G1/2.L.2
|
18
|
Сталь AISI 304
|
Б.П.1.R1/2.L.1
|
R1/2
|
26
|
30
|
18
|
18
|
Сталь 20
|
Б.П.1.R1/2.L.2
|
18
|
Сталь AISI 304
|
Б.П.1.16×1,5.L.1
|
М16×1,5
|
26
|
30
|
14
|
Популярные длины: 40, 60, 80, 100 мм.
Диапазон заказа длин: от 30 до 100 мм с шагом 5 мм
|
25
|
Сталь 20
|
Б.П.1.16×1,5.L.2
|
28
|
25
|
Сталь AISI 304
|
Б.П.1.24×1,5.L.1
|
М24×1,5
|
28
|
32
|
22
|
25
|
Сталь 20
|
Б.П.1.24×1,5.L.2
|
25
|
Сталь AISI 304
|
Б.П.1.27×1,5.L.1
|
М27×1,5
|
36
|
39,5
|
25
|
25
|
Сталь 20
|
Б.П.1.27×1,5.L.2
|
25
|
Сталь AISI 304
|
Б.П.1.27×2.L.1
|
М27×2
|
36
|
39,5
|
25
|
25
|
Сталь 20
|
Б.П.1.27×2.L.2
|
25
|
Сталь AISI 304
|
Б.П.1.G1/4.L.1
|
G1/4
|
26
|
30
|
11
|
25
|
Сталь 20
|
Б.П.1.G1/4.L.2
|
25
|
Сталь AISI 304
|
Б.П.1.G3/4.L.1
|
G3/4
|
36
|
39,5
|
25
|
25
|
Сталь 20
|
Б.П.1.G3/4.L.2
|
25
|
Сталь AISI 304
|
Б.У.1
Для датчиков температуры с приварным штуцером модели 065, 075, 105, 064, 074, 084 и т.п.; защитных гильз ГЗ.16 (25) |
Угловая
|
Б.У.1.20×1,5.L.1
|
М20×1,5
|
-
|
30
|
21
|
Популярные длины:
40, 60 мм.
Диапазон заказа длин: от 40 до 100 мм с шагом 5 мм
|
18
|
Сталь 20
|
Б.У.1.20×1,5.L.2
|
Сталь AISI 304
|
Б.У.1.G1/2.L.1
|
G1/2
|
18,5
|
16
|
Сталь 20
|
Б.У.1.G1/2.L.2
|
Сталь AISI 304
|
Б.У.1.27×1,5.L.1
|
М27×1,5
|
39,5 |
24 |
Популярные длины:
55, 60 мм.
Диапазон заказа длин: от 55 до 100 мм с шагом 5 мм |
22 |
Сталь 20
|
Б.У.1.27×2.L.1
|
М27×2 |
Б.П.2
Для датчиков температуры с подвижным штуцером модели 035, 045, 055, 095 и т.п. |
|
Б.П.2.20×1,5.L.2 |
М20×1,5 |
22 |
28 |
13 |
Популярная длина 40. Диапазон заказа длин: от 35 до 100 мм с шагом 5 мм |
16 |
Сталь
AISI 304
|
Б.П.2.20×1,5.L.1 |
16 |
Сталь 20 |
Б.П.2.27×2.L.2 |
М27×2 |
27 |
35 |
13 |
Популярная длина: 40, 60, 80 мм
Диапазон заказа длин: от 40 до 100 мм с шагом 5 мм
|
16 |
Сталь
AISI 304
|
Б.П.2.27×2.L.1 |
16 |
Сталь 20 |
Б.П.2.27×1,5.L.2 |
М27×1,5 |
27 |
35 |
13 |
16 |
Сталь
AISI 304
|
Б.П.2.27×1,5.L.1 |
16 |
Сталь 20 |
Б.П.2.16×1,5.L.2 |
М16×1,5 |
20 |
28 |
13 |
16 |
Сталь
AISI 304
|
Б.П.2.16×1,5.L.1 |
16 |
Сталь 20 |
Б.П.2.G1/2.L.2 |
G1/2 |
20 |
28 |
13 |
16 |
Сталь
AISI 304
|
Б.П.2.G1/2.L.1 |
16 |
Сталь 20 |
Модификации
-
Б.Х.Х.Х.Х.Х
