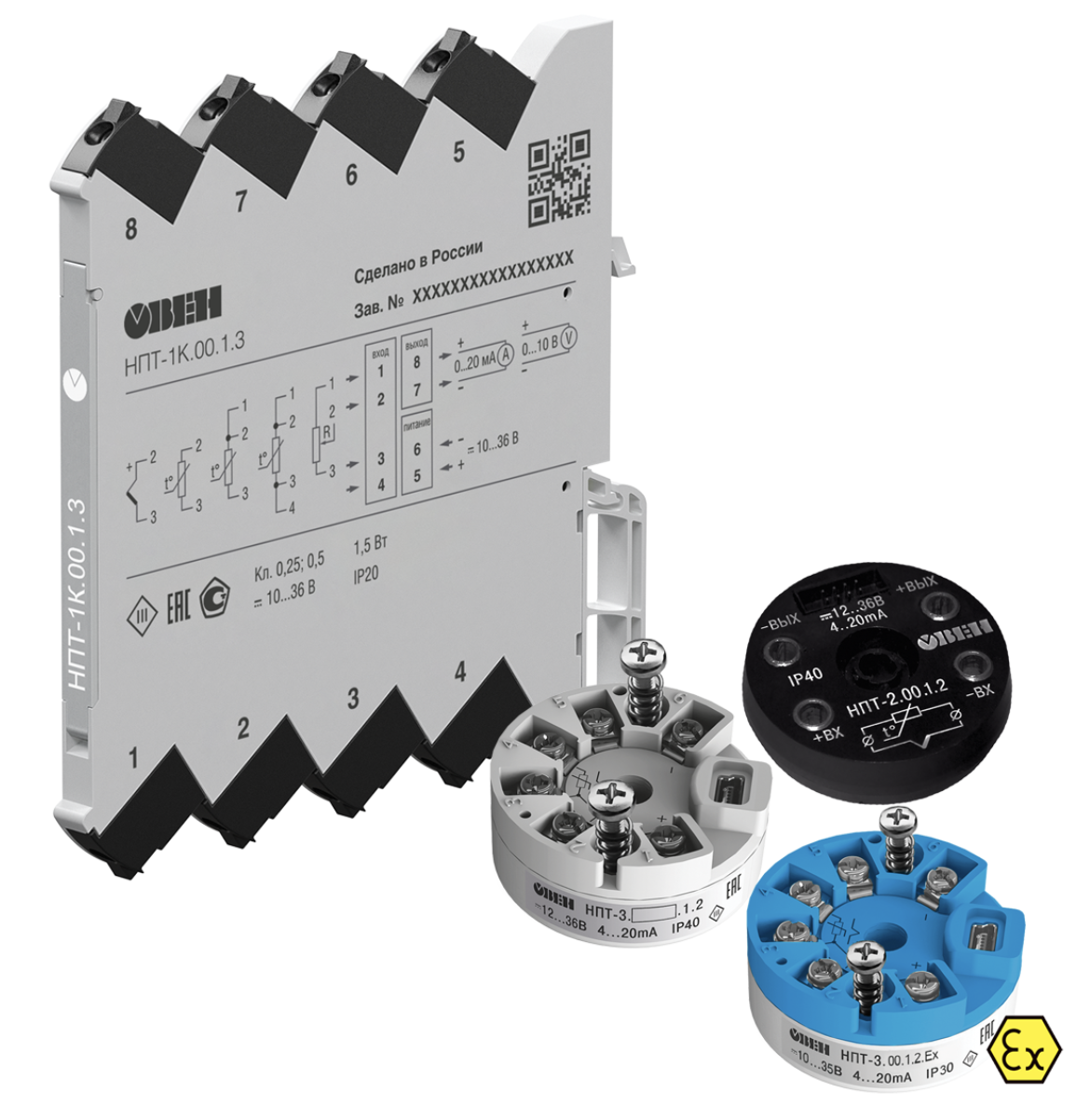

НПТ линейка нормирующих преобразователей для термометров сопротивления и термопар
от 177,24 руб.
- В наличии
ОВЕН НПТ – серия универсальных преобразователей сигналов термометров сопротивлений и термопар в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.
Универсальные нормирующие преобразователи сигналов ОВЕН НПТ выпускаются в конструктивных исполнениях с креплением на DIN-рейку и в головки датчиков европейского и российского типа в общепромышленном и искрозащищенном исполнении. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.
Функциональные возможности
- Совместимы с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков»).
- Настройка типа датчика и диапазона преобразования температуры через USB-порт.
- Выходной нормированный сигнал:
- НПТ-1 – 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный).
- НПТ-2, НПТ-3 – 4…20 мА.
- Выходной сигнал активный, не требует внешнего источника питания (НПТ-1К).
- Эксплуатация при температуре окружающий среды от -40 °С.
- Устойчивы к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А).
- Является средством измерения с межповерочным интервалом 2 года.
- НПТ-3.Ех допускаются к эксплуатации на объектах с взрывоопасными зонами (0 Ex ia IIC).
Нормированный и ненормированный сигнал. Сравнительная таблица
|
Тип датчика |
Выходной сигнал |
Влияние помех |
Длина линии связи |
|
 |
Термопара |
мВ (не нормирован) |
|
20 м |
 |
Термопара |
4…20 мА (нормирован) |
|
1000 м |
Экономия от использования НПТ
Схема подключения и функциональная схема
-
НПТ-1К
НПТ-2
НПТ-3
НПТ-3.Ех
Технические характеристики
-
НПТ-1К

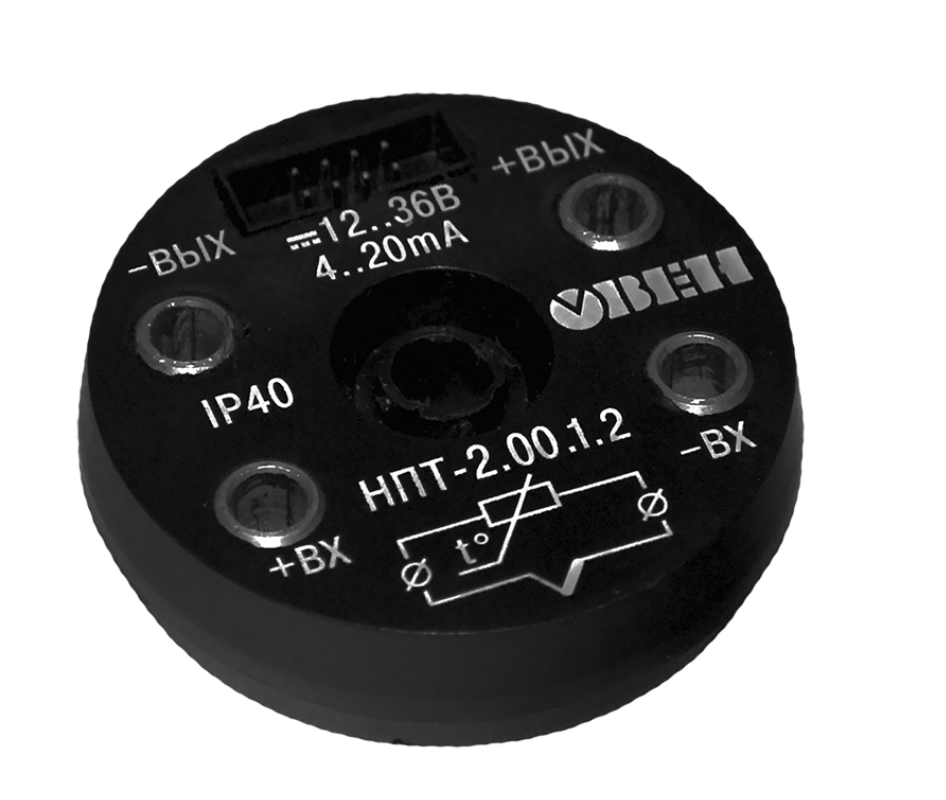

НПТ-2
НПТ-3

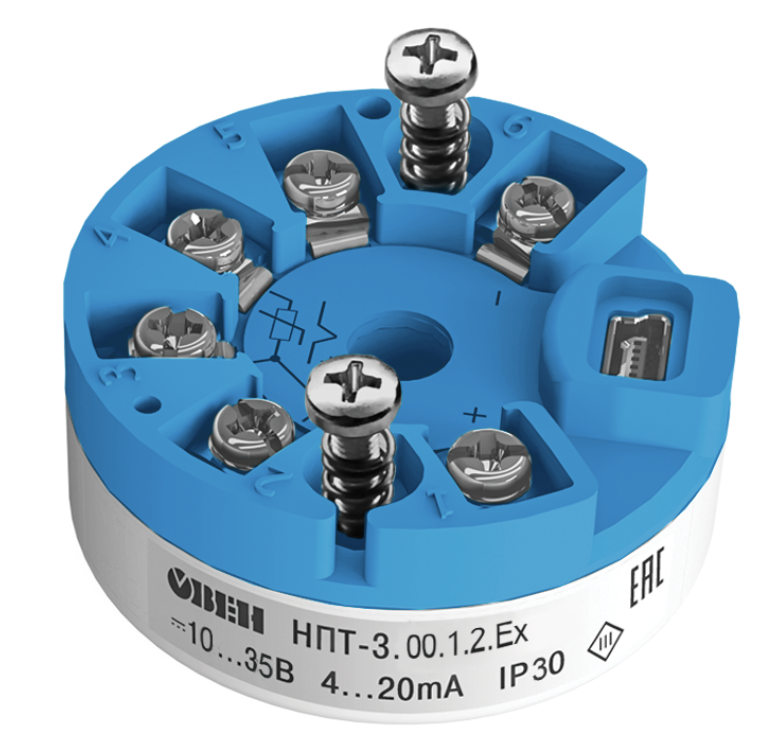

НПТ-3.Ех
Для монтажа на DIN рейку
Для монтажа в головку датчика отечественной конструкции
Для монтажа в головку датчика европейской конструкции (type B)
Для монтажа в головку датчика европейской конструкции (type B) и работы во взрывоопасной зоне
Характеристики питания прибора
Номинальное значение напряжения питания постоянного тока, В
24
Диапазон допустимых напряжений питания постоянного тока, В
10…36
12…36
10…35
Гальваническая развязка питания от входов/выходов
2500 В
Нет
Нет
500 В
Тип подключения питания
Отдельными проводами
От цепи выходного сигнала 4…20 мА
Характеристики датчиков и входных сигналов
Тип датчика
ТС, ТП (см. табл. «Характеристики датчиков»)
Схема подключения ТС
2, 3, 4-w
2-w
2, 3, 4-w
Гальваническая развязка домена «входы» от домена «выходы»
2500 В
Нет
Нет
500 В
Характеристики выходных сигналов
Номинальный диапазон выходного сигнала преобразователя
4…20, 0…20, 0…5 мА
0…10, 2…10, 0…5 В
4…20 мА
Выходной сигнал при аварии на входе (обрыв или КЗ датчика)
4…20 – 21…23 мА
0…20 – 21…23 мА
0…5 – 5…6 мА
0…10 – 10…11 В
2…10 – 10…11 мА
0…5 В
20…24 мА
21…22,5 мА
Функция преобразования входных сигналов
Линейная
Допустимое сопротивление нагрузки, Ом
для мА не более 480
для В не менее 1000
Не более 1250
Не более 1100
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более
15 мин
30 мин
Время установления выходного сигнала после изменения входного сигнала, не более
2 сек
1 сек
1 сек
2 сек
Питание выходного сигнала
От встроенного источника
От внешнего источника
Метрологические характеристики
Основная приведенная погрешность преобразования, не более: – при работе с ТС
0,25 %
– при работе с ТП 0,5 % Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более – при работе с ТС
0,125 %
– при работе с ТП 0,25 % Характеристики конструкции
Габаритные размеры
(6,1×113×115) ±1 мм
(Ø45×13)±1 мм
(Ø44×18)±1 мм
Степень защиты корпуса
IP20
IP40
IP30
Степень защиты клемм
IP20
IP00
IP00
Масса в упаковке, не более
200 г
100 г
Условия эксплуатации
Диапазон рабочих температур
-40…+70 °С
-40…+85 °С
-40…+85 °C – для температурного класса T4
-40…+75 °C – для температурного класса T5
-40…+60 °C – для температурного класса T6
Относительная влажность воздуха, не более
95 %
Атмосферное давление
84…106,7 кПа
Устойчивость к механическим воздействиям
Группа N2 по ГОСТ Р 52931
Устойчивость к электромагнитным воздействиям
Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014
Уровень излучения радиопомех (помехоэмиссии)
По ГОСТ 30804.6.3-2013
Параметры взрывозащиты
Маркировка
0 Ex ia IIC «T6…Т4» Ga
Максимальные значения для подключения по цепи датчика
-
-
-
Uo=6 В
Io=34 мА
Po=51 Вт
Сo=3,2 мкФ
Lo=28 мкГн
Максимальные значения для подключения по цепи выходного сигнала
-
-
-
Ui=35 В
Ii=100 мА
Pi=800 Вт
Сi=0,011 мкФ
Li=0,15 мГн
Характеристики датчиков
-
Термометры сопротивления по ГОСТ 6651
НПТ-1К
НПТ-2
НПТ-3
НПТ-3.Ех
Диапазон преобразования
Макс.
Мин.*
Макс.
Мин.*
Макс.
Мин.*
Макс.
Мин.*
Cu50
-50…+200 оС
50 оС
-
-
-50…+200 оС
50 оС
-50…+200 оС
50 оС
50М
-180…+200 оС
50 оС
-180…+200 оС
50 оС
-180…+200 оС
50 оС
-180…+200 оС
50 оС
Pt50
-200…+750 оС
100 оС
-
-
-200…+750 оС
100 оС
-200…+850 оС
100 оС
50П
-200…+750 оС
100 оС
-
-
-200…+750 оС
100 оС
-200…+850 оС
100 оС
Сu100
-50…+200 оС
50 оС
-
-
-50…+200 оС
50 оС
-50…+200 оС
50 оС
100M
-180…+200 оС
50 оС
-180…+200 оС
50 оС
-180…+200 оС
50 оС
-180…+200 оС
50 оС
Pt100
-200…+750 оС
100 оС
-200…+750 оС
100 оС
-200…+750 оС
100 оС
-200…+850 оС
100 оС
100П
-200…+750 оС
100 оС
-200…+750 оС
100 оС
-200…+750 оС
100 оС
-200…+850 оС
100 оС
100H
-60…+180 оС
50 оС
-
-
-60…+180 оС
50 оС
-60…+180 оС
50 оС
Pt500
-
-
-
-
-200…+850 оС
200 оС
-
-
500П
-
-
-
-
-200…+850 оС
200 оС
-
-
Pt1000
-
-
-
-
-200…+850 оС
200 оС
-
-
1000П
-
-
-
-
-200…+850 оС
200 оС
-
-
Термопары по ГОСТ Р 8.585
TХК (L)
–200…+800 °С
400 оС
–40…+800 оС
400 оС
–200…+800 оС
200 оС
–200…+800 оС
200 оС
TЖК (J)
–200…+1200 °С
500 оС
-
-
–200…+1200 оС
200 оС
–200…+1200 оС
200 оС
TНН (N)
–200…+1300 °С
500 оС
-
-
–200…+1300 оС
400 оС
–200…+1300 оС
400 оС
TХА (К)
–200…+1300 °С
500 оС
–40…+1300 оС
400 оС
–200…+1300 оС
400 оС
–200…+1300 оС
400 оС
TПП (S)
0…+1750 °С
400 оС
-
-
0…+1750 оС
600 оС
0…+1750 оС
600 оС
TПП (R)
0…+1750 °С
500 оС
-
-
0…+1750 оС
600 оС
0…+1750 оС
600 оС
ТПР (В)
+200…+1800 °С
700 оС
-
-
+200…+1800 оС
1200 оС
+200…+1800 оС
1200 оС
TВР (А-1)
0…+2500 °С
600 оС
-
-
0…+2500 оС
600 оС
0…+2500 оС
600 оС
ТВР (А-2)
0…+1800 °С
600 оС
-
-
0…+1800 оС
400 оС
0…+1800 оС
400 оС
ТВР (А-3)
0…+1800 °С
600 оС
-
-
0…+1800 оС
400 оС
0…+1800 оС
400 оС
ТМК (Т)
–200…+400 °С
300 оС
-
-
–200…+400 оС
200 оС
–200…+400 оС
200 оС
Термопары по DIN 43710
Typ L
–200…+900 оС
400 оС
-
-
-
-
-
-
Потенциометр
R<1 кОм
0…100 %
10 %
-
-
-
-
-
-
Сопротивление
R<1 кОм
0…1000 Ом
100 Ом
-
-
-
-
-
-
* Диапазон, в котором производителем гарантируется заявленная основная приведенная погрешность.
Варианты установки НПТ-3 на монтажную панель шкафа
Таблица соответствия «НПТ – головка датчика»
-
Стандартная (малая) пластиковая головка
Увеличенная пластиковая головка «Луцкая»
Стандартная (малая) металлическая головка
Увеличенная металлическая головка
Шарообразная головка NNAc винтом
Шарообразная большая головка DANA
НПТ-2: нет
НПТ-3: нет
НПТ-2: да, для ДТП и ДТС с 2-проводной схемой
НПТ-3: нет
НПТ-2: нет
НПТ-3: нет
НПТ-2: да, с «Комплектом для монтажа НПТ-2 в МГ»
НПТ-3: да
НПТ-2: нет
НПТ-3: да*
НПТ-2: нет
НПТ-3:да
* Установленный НПТ-3 частично перекрывает отверстие кабельного ввода в головке. Максимальный внешний диаметр подключаемого кабеля снижается до 6 мм.
Габаритные и установочные размеры
-
НПТ-1К
НПТ-2
НПТ-3, НПТ-3.Ех
| Основные | |
|---|---|
| Производитель | ОВЕН |
