Назначение
Новый прибор ОВЕН БКК1 линейки сигнализаторов уровня САУ, четырехканальный аналог САУ-М6 в DIN-реечном исполнении.
Предназначен для отслеживания четырех уровней токопроводящей жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей).
Прибор выпускается в корпусе с креплением на DIN-рейку типа Д3.
Функциональные возможности
- Четыре независимых канала контроля уровня жидкости в резервуаре
- Повышенная помехоустойчивость и надежность благодаря использованию новой цифровой схемотехники
- Исполнение на din-рейку (размещение внутри щита)
- Два варианта питания =24 В или ~220 В
- Работа с различными по электропроводности жидкостями: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической, очищенной и др.
- Простая настройка без демонтажа прибора
Технические характеристики
Характеристика |
БКК1-24 |
БКК1-220 |
Напряжение питания прибора |
14...36 В пост. тока |
90...264 В 47...63 Гц |
Потребляемая мощность |
не более 1 Вт |
не более 4 ВА |
Количество каналов контроля уровня |
4 |
|
Напряжение питания датчиков уровня |
не более 10 В перем. тока 1,5...2,5 Гц |
|
Тип дискретного выхода |
4 транзисторных двунаправленных ключа |
4 э/м реле, нормально разомкнутый контакт |
Допустимая нагрузка выхода |
50 мА пост. тока 36 В |
2 А перем. тока 240 В |
Тип корпуса |
на DIN-рейку 35 мм Д3 |
|
Габаритные размеры корпуса |
54×95×57 мм |
|
Степень защиты корпуса |
IP20 |
|
Температура окружающего воздуха |
–25...+70 °С |
–10...+50 °С |
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) |
не более 80 % |
|
Атмосферное давление |
84...106,7 кПа |
Функциональная схема прибора
Кондуктометрические датчики уровня жидкости
Контроль уровня осуществляется при помощи 5-ти электродного кондуктометрического датчика, четыре сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3, уровень 4 – и подключаются ко входам прибора 1–4. Питание датчика уровня осуществляется переменным напряжением.
Четыре канала контроля уровня
Датчик уровня подключается к входным фильтрам низких частот (ФНЧ1...ФНЧ4). Далее через коммутационное устройство (КУ) сигнал поступает на аналого-цифровой преобразователь (АЦП). В устройстве сравнения (УС) происходит сравнение уровня оцифрованного сигнала датчика со значением уставки опорного напряжения (ОН). Значение уставки опорного напряжения выбирается DIP-переключателем установки порога срабатывания. Устройство управления (УУ) выполняет функцию выбора канала измерения датчика уровня и управления соответствующим выходным ключом (Ключ 1...Ключ 4). Срабатывание выходного ключа происходит при контакте соответствующего сигнального электрода с жидкостью, одновременно засвечивается соответствующий светодиод «Уровень».
Выходные устройства (ключи)
Для коммутации нагрузки и связи с внешними устройствами блок оснащен:
- БКК1-24 – четырьмя гальванически развязанными транзисторными двунаправленными ключами;
- БКК1-220 – четырьмя э/м реле.

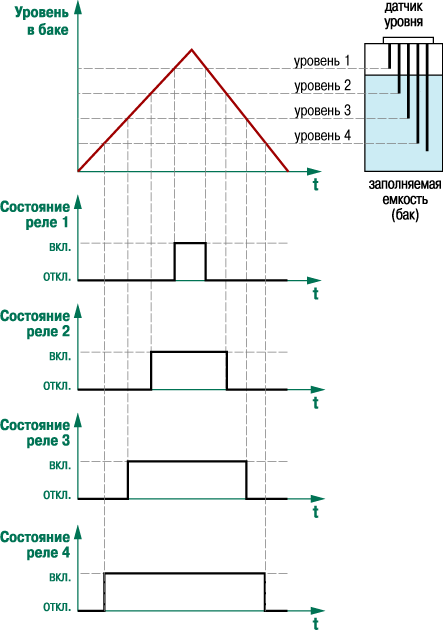

Пример временной диаграммы работы выходного ключа (реле)
Выходное реле срабатывает при затоплении соответствующего электрода (переводится в состояние «включено»)

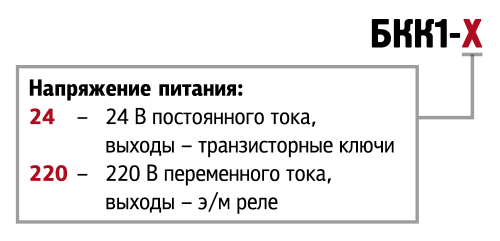

Модификации
Элементы управления
Показания светодиодных индикаторов на лицевой панели
СЕТЬ |
Наличие питания на приборе |
|
УРОВЕНЬ 1 |
Затопление электрода «Уровень 1» |
|
УРОВЕНЬ 2 |
Затопление электрода «Уровень 2» |
|
УРОВЕНЬ 3 |
Затопление электрода «Уровень 3» |
|
УРОВЕНЬ 4 |
Затопление электрода «Уровень 4» |
Порог включения и отключения выходных элементов
Порог включения и отключения выходных элементов определяется положением DIP-переключателей установки порога срабатывания
№ |
Вид |
Порог включения выходных элементов |
Порог отключения выходных элементов |
1 |
< 900 Ом |
> 2,4 кОм |
|
2 |
< 9 кОм |
> 24 кОм |
|
3 |
< 90 кОм |
> 240 кОм |
|
4 |
< 430 кОм |
> 850 кОм |
Примечание: «Белые квадраты» - положение переключателей.
Схемы подключения
Комплектность
- Прибор БКК1
- Паспорт и гарантийный талон
- Руководство по эксплуатации
Основные атрибуты | |
---|---|
Производитель | ОВЕН |
Страна производитель | Россия |
Состояние | Новое |
Пользовательские характеристики | |
Тип | БКК1 4-уровневый сигнализатор жидкости на DIN рейку |
- Цена: 241,51 руб.
