Назначение
Сигнализатор уровня жидкости трехканальный ОВЕН САУ-М6 предназначен для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости.
САУ-М6 является функциональным аналогом приборов ESP-50 и РОС 301.
Прибор выпускается в корпусе настенного крепления типа Н.
Функциональные возможности сигнализатора уровня
- Три независимых канала контроля уровня жидкости в резервуаре
- Возможность инверсии режима работы любого канала
- Подключение различных датчиков уровня – кондуктометрических, поплавковых
- Работа с различными по электропроводности жидкостями: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
- Защита кондуктометрических датчиков от осаждения солей на электродах благодаря питанию их переменным напряжением
Технические характеристики
Номинальное напряжение питания прибора |
220 В частотой 50 Гц |
Допустимые отклонения напряжения питания от номинального значения |
-15...+10 % |
Потребляемая мощность, не более |
6 ВА |
Количество каналов контроля уровня |
3 |
Количество встроенных выходных реле |
3 |
Максимально допустимый ток, коммутируемый контактами встроенного реле |
4 А при 220 В 50 Гц (cos > 0,4) |
Напряжение на электродах датчика уровня |
не более 10 В частотой 50 Гц |
Сопротивление жидкости, вызывающее срабатывание канала контроля |
не более 500 кОм |
Тип корпуса |
настенный Н |
Габаритные размеры корпуса |
130×105×65 мм |
Степень защиты корпуса |
IP44 |
Условия эксплуатации
Температура окружающего воздуха |
+1...+50 °С |
Атмосферное давление |
86...106,7 кПа |
Относительная влажность воздуха (при 35 °С) |
30...80 % |

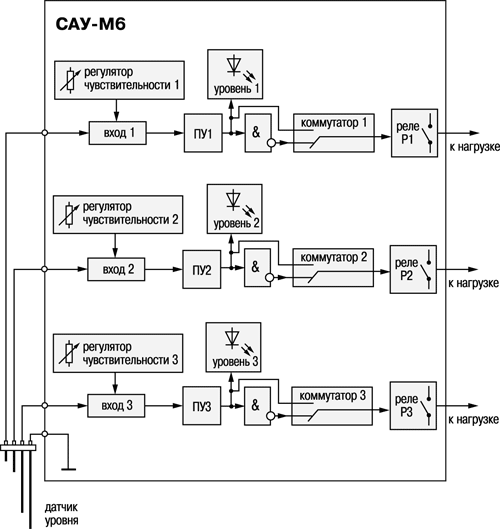

Функциональная схема прибора
Кондуктометрические датчики уровня жидкости
Контроль уровня осуществляется при помощи 4-х электродного кондуктометрического датчика, три сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3 – и подключаются ко входам прибора 1–3. Питание датчика уровня осуществляется переменным напряжением.
Три независимых канала контроля
САУ-М6 включает в себя три независимых канала контроля, в состав каждого канала входят:
- вход для измерения сопротивления кондуктометрического датчика на переменном токе;
- регулятор чувствительности, позволяющий изменять чувствительность канала контроля уровня к электропроводности жидкости;
- пороговое устройство (ПУ), фиксирующее достижение рабочей жидкостью заданного уровня, а также формирующее сигналы управления выходным реле;
- коммутатор для переключения канала в инверсный режим работы;
- выходное реле для управления внешним оборудованием; срабатывание реле происходит при контакте соответствующего электрода с жидкостью.

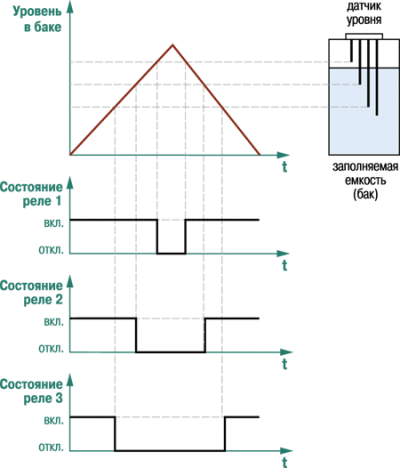

Пример временной диаграммы работы реле
Режим работы реле в любом из каналов может быть изменен пользователем при помощи соответствующего коммутатора.
При соприкосновении электрода датчика с жидкостью выходное реле в зависимости от положения его коммутатора может переводиться в состояние «выключено» (см. рис.) или, наоборот, в состояние «включено»
Элементы управления

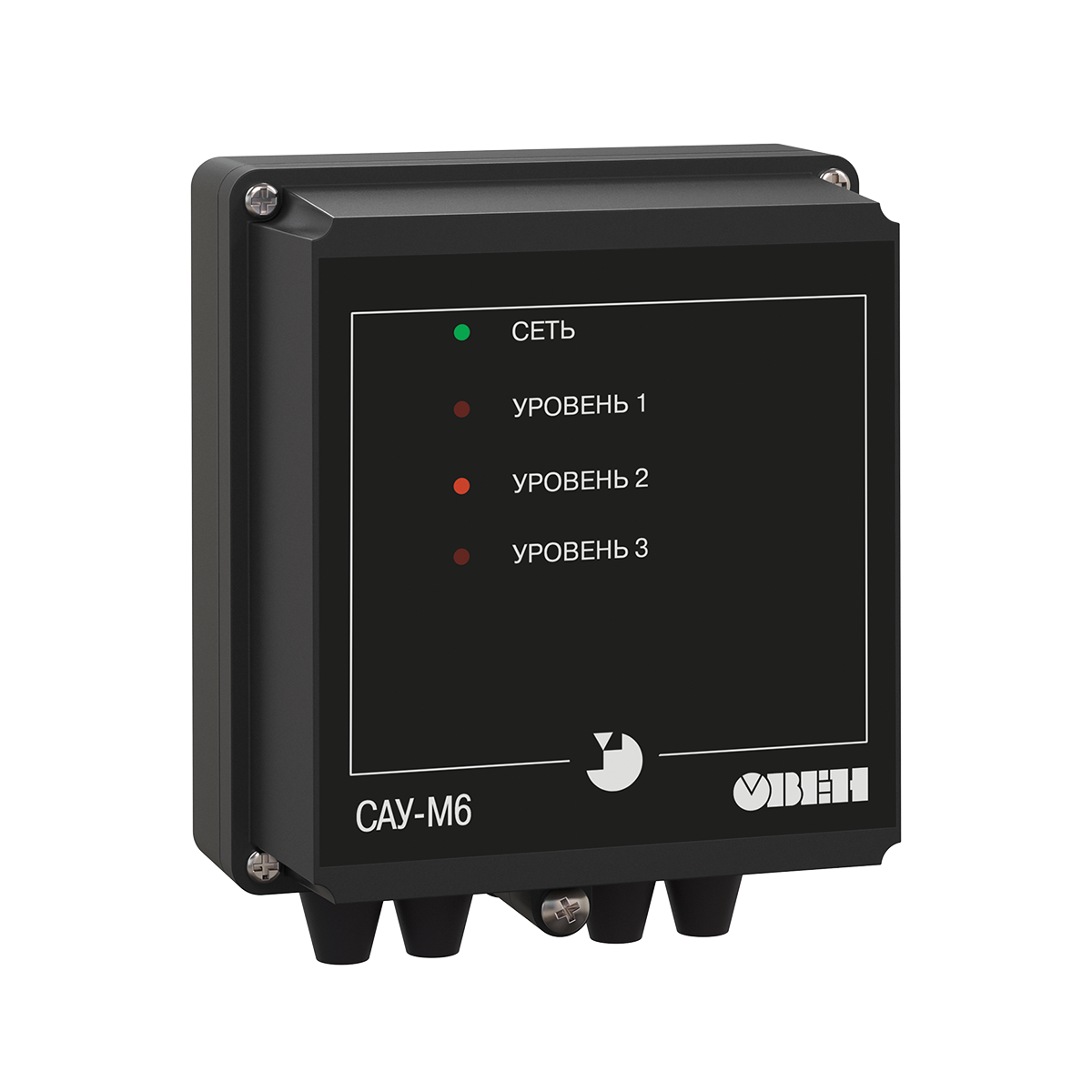

Показания светодиодных индикаторов на лицевой панели прибора
СЕТЬ | Наличие питания на приборе. | |
УРОВЕНЬ 1 | Затопление электрода «Уровень 1» | |
УРОВЕНЬ 2 | Затопление электрода «Уровень 2». | |
УРОВЕНЬ 3 | Затопление электрода «Уровень 3». |
Регуляторы и коммутаторы на печатной плате под верхней крышкой прибора
3 регулятора чувствительности для каналов «Уровень 1», «Уровень 2», «Уровень 3». Каждый регулятор имеет 4 ступени чувствительности и позволяет путем установки перемычки настроить канал на электропроводящие свойства жидкости. |
|
3 коммутатора, изменяющие режим работы выходных реле. Пример временной диаграммы работы реле. |
Схемы подключения
Комплектность
- Прибор САУ-М6
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
Основные атрибуты | |
---|---|
Производитель | ОВЕН |
Страна производитель | Россия |
Состояние | Новое |
Пользовательские характеристики | |
Тип | САУ-М6 3-уровневый сигнализатор жидкости |
- Цена: 280,78 руб.
