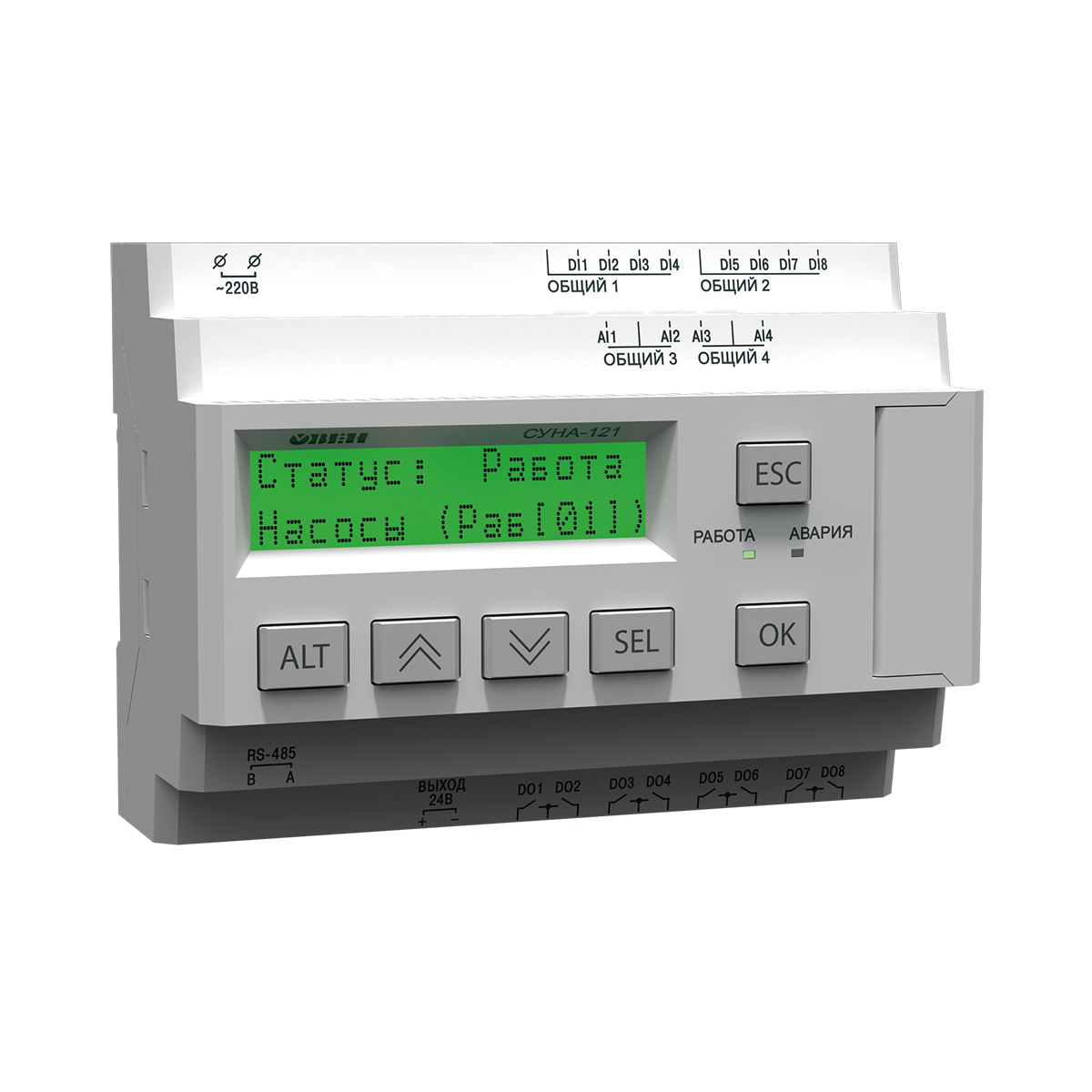

СУНА-121 контроллер для управления насосами

СУНА-121 - контроллер с готовыми алгоритмами для управления насосными группами. Предназначен для применения в системах водоснабжения, водозабора, повышения давления, канализационных сооружений и прочих объектов, на которых требуется управление насосами.

СУНА-121 выпускается в 9-ти модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:

1. Чередование 2-х насосов.
2. Чередование 3-х насосов.
3. Регулирование давления, 2 насоса, по реле давления.
4. Регулирование давления, 2 насоса, по аналоговому датчику давления.
5. Регулирование давления, 3 насоса, по аналоговому датчику давления.
6. Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня.
7. Заполнение/опорожнение резервуара, 2 насоса, аналоговый датчик уровня.
8. Заполнение/опорожнение резервуара, 3 насоса, аналоговый датчик уровня.
9. Управление канализационной насосной станцией, 2 насоса, аналоговый и дискретный датчики уровня или 4 дискретных датчика уровня.

Функциональные возможности контроллеров для управления насосами

• • Регулирование давления
  • Регулирование уровня
  • Контроль исправности насоса
  • Контроль температуры двигателя насосов
  • Защита от сухого хода
  • Резервирование
  Управление насосами для регулирования давления

  СУНА-121 обеспечивает поддержание заданного давления в системе. Работа алгоритмов осуществляется по аналоговым или дискретным датчикам.



  Управление насосами для регулирования уровня

  СУНА-121 поддерживает заданное значения уровня в системе. Алгоритмы ориентируются на показания дискретных или аналоговых датчиков.



  Контроль перепада давления на насосах

  СУНА-121 контролирует работоспособность каждого насоса по датчику перепада давления.



  Контроль температуры двигателя насосов

  Для защиты двигателя насоса от перегрева СУНА-121 контролирует температуру с помощью резистивных датчиков температуры. В настройках защит контроллера указывается аварийная граница сопротивления.



  Защита насосов от сухого хода

  Для защиты насосов СУНА-121 контролирует наличие воды в системе по датчику сухого хода.



  Резервирование насосов

  Каждый насос может иметь один из трех статусов: основной, резервный, отключен. При выходе из строя основного насоса до восстановления его работоспособности СУНА-121 включает в работу резервный насос.







  Алгоритмы для управления насосами

  • № алгоритма	Название алгоритма	Описание алгоритма	Пример
    01.00	Чередование 2-х насосов.	Управление насосной станцией из двух насосов одного типоразмера.
    02.00	Чередование 3-х насосов.	Управление насосной станцией из трех насосов одного типоразмера.
    03.00	Регулирование давления 2-мя насосами по реле давления.	Управление насосной станцией из двух насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналам от дискретных датчиков выходного давления.
    04.00	Регулирование давления 2-мя насосами по аналоговому датчику давления.	Управление насосной станцией из двух насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналу от аналогового датчика давления.
    05.00	Регулирование давления 3-мя насосами по аналоговому датчику давления.	Управление насосной станцией из трех насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналу от аналогового датчика давления.
    06.00	Заполнение или осушение резервуара 2-мя насосами по дискретным датчикам уровня.	Управление насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения1 по показаниям дискретных датчиков уровня.
    07.00	Заполнение или осушение резервуара 2-мя насосами по аналоговому датчику уровня.	Управление насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения1 по показаниям аналогового датчика уровня.
    08.00	Заполнение или осушение резервуара 3-мя насосами по аналоговому датчику уровня.	Управления насосной станцией из трех насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения1 по показаниям аналогового датчика уровня.
    09.00	Канализационная насосная станция, осушение резервуара 2-мя насосами	Управление канализационной насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем осушения по показаниям аналогового и дискретного  датчиков уровня или 4 дискретных датчиков уровня.
    1 - Логика управления на «осушение» или «заполнение» устанавливается пользователем в настройках контроллера.

  Модификации контроллеров для управления насосами

  •

    * Прошивка осуществляется с помощью конфигуратора, который находится в разделе Документация.
