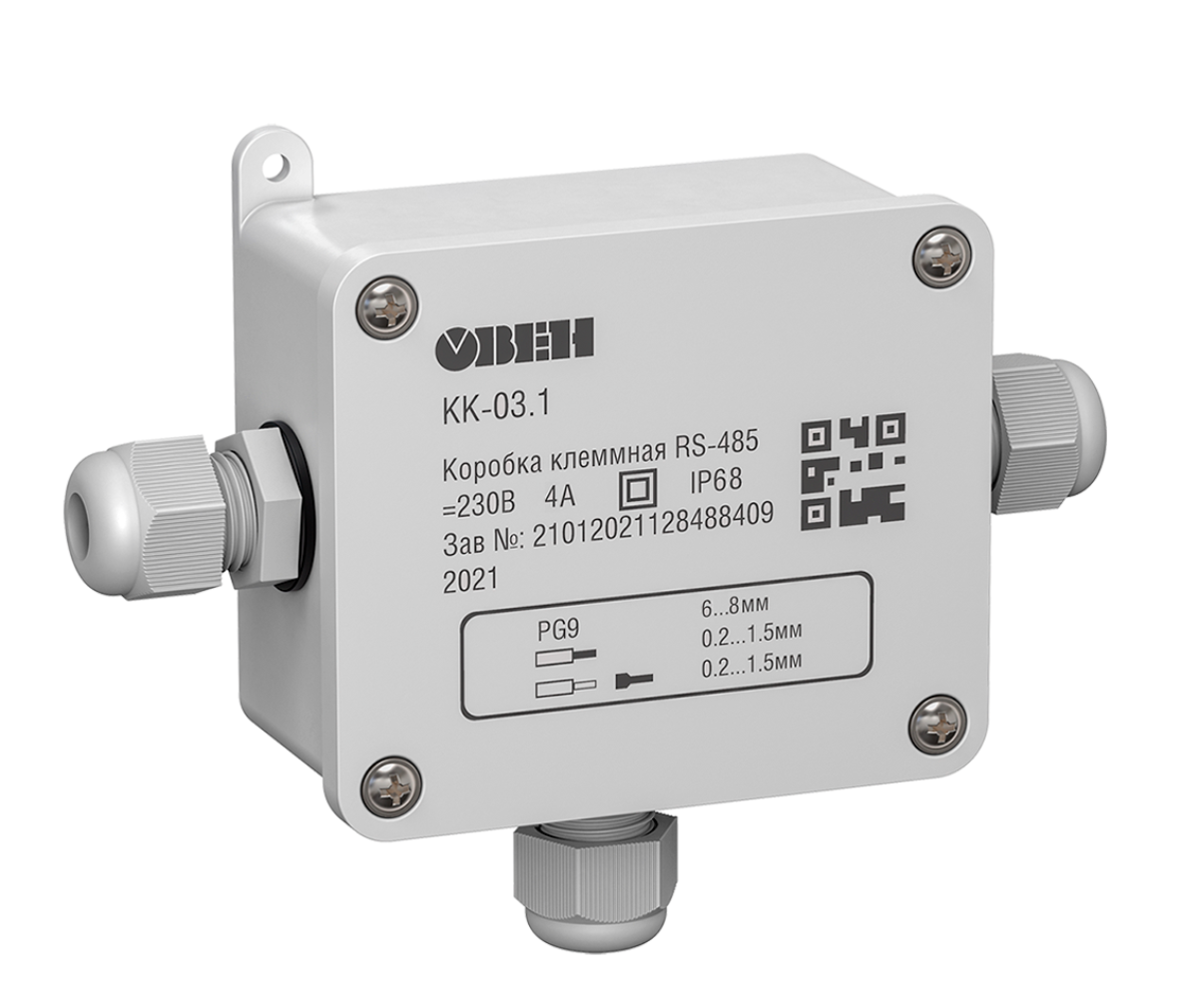

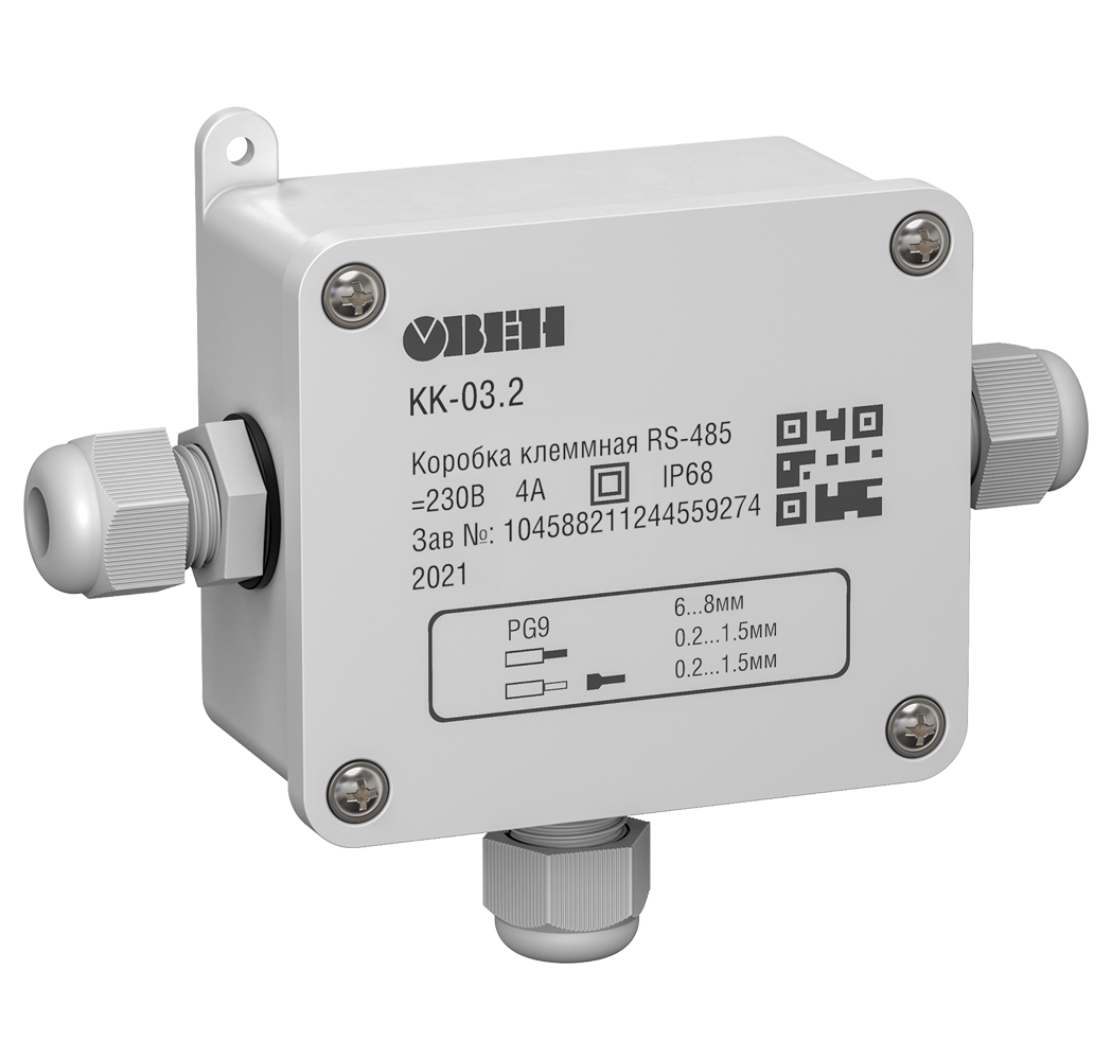

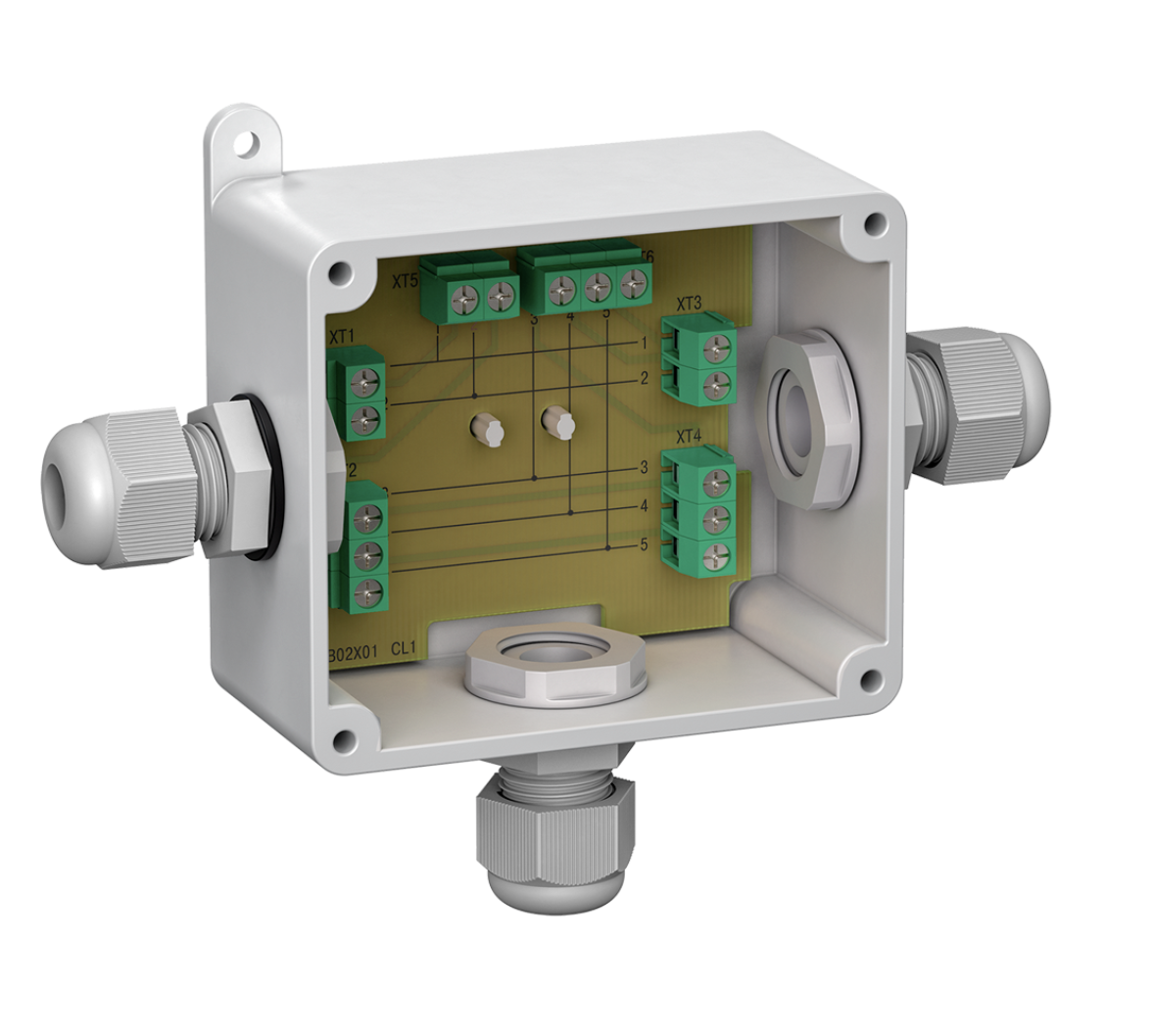

Коробка клеммная КК-03 для разветвления интерфейса RS-485, а также сетей 230 В 4 А

от 75,61 руб.

  • В наличии
Коробка клеммная КК-03 для разветвления интерфейса RS-485, а также сетей 230 В 4 А
Коробка клеммная КК-03 для разветвления интерфейса RS-485, а также сетей 230 В 4 АВ наличии
от 75,61 руб.
Купить
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28
Купить
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28
возврат товара в течение 14 дней по договоренности

КК-03 предназначена для разветвления кабелей интерфейса RS-485, а также сетей 230 В с номинальными токами не более 4 А на предприятиях различных отраслей промышленности и сельского хозяйства.

Разветвитель интерфейса изготавливается в герметичном корпусе со степенью защиты IP68 согласно ГОСТ 14254.

Коробки клеммные RS-485 модели КК-03 соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и подтверждены декларацией о соответствии ЕАС.

Технические характеристики

  • Характеристика

    Значение

    КК-03.1

    КК-03.2

    Номинальное напряжение коммутируемых цепей переменного тока (АС)

    120/230 В (45 Гц ... 65 Гц)

    Номинальное напряжение коммутируемых цепей постоянного тока (DС)

    230 В

    Максимальное значение тока коммутируемых цепей, не более

    4 А

    Максимальное значение сопротивления контакта, не более

    12 мОм

    Количество вводов

    3

    Количество коммутируемых проводов

    5

    6

    Тип контакта

    Винтовой

    Пружинный (Push-in, 90º)

    Диаметр наружной оболочки подводимого кабеля

    6 … 8 мм

    Сечение подключаемых проводов

    0,2 … 1,5 мм2

    Электрическая прочность изоляции между подсоединяемым кабелем и корпусом, не менее (АС)

    3000 В

    Степень защиты по ГОСТ 14254 IP68

Рекомендации по подключению клеммных коробок КК-03 к RS-485

  • Любые ответвления для RS-485 от магистрального кабеля являются не рекомендуемой топологией сети MODBUS, однако, такие схемы тоже рабочие, главное – следовать рекомендациям длины ответвлений.

    Плюсы таких ответвлений:

    • Удобство разводки линии связи, так как не во все датчики есть возможность завести несколько кабелей.
    • Осуществление быстрого выборочного подключения/отключения от основной магистрали датчиков и приборов в процессе работы.

    Слишком длинное ответвление может вызывать рассогласование и отражение сигнала.

    Рекомендации по расчёту длины ответвления от пассивного Т-образного разветвителя, которым является КК-03, описаны в спецификации и руководстве по внедрению MODBUS по последовательной линии V1.02 в пункте 3.4.3 (MODBUS over serial line specification and implementation guide V1.02):

    Отводы от магистрального кабеля не должны быть длиннее 20 м. При использовании многопортового пассивного разветвителя с N-отводами длина каждого отвода не должна превышать значения 40/N м.

    Рассмотрим пример:

    Из рисунка мы видим, что у нас на общей магистрали установлено 5 коробок КК-03 и от каждой по 1 ответвлению на датчик, получается n = 5.

    40/5 = 8 метров не должна превышать длина каждого ответвления L1, L2, L3, L4 и L5.

Габаритные и установочные размеры.

  • Габаритные размеры КК-03

Модификации

  • Модификации КК-03

    КК-03.Х



Информация для заказа
  • Цена: от 75,61 руб.
