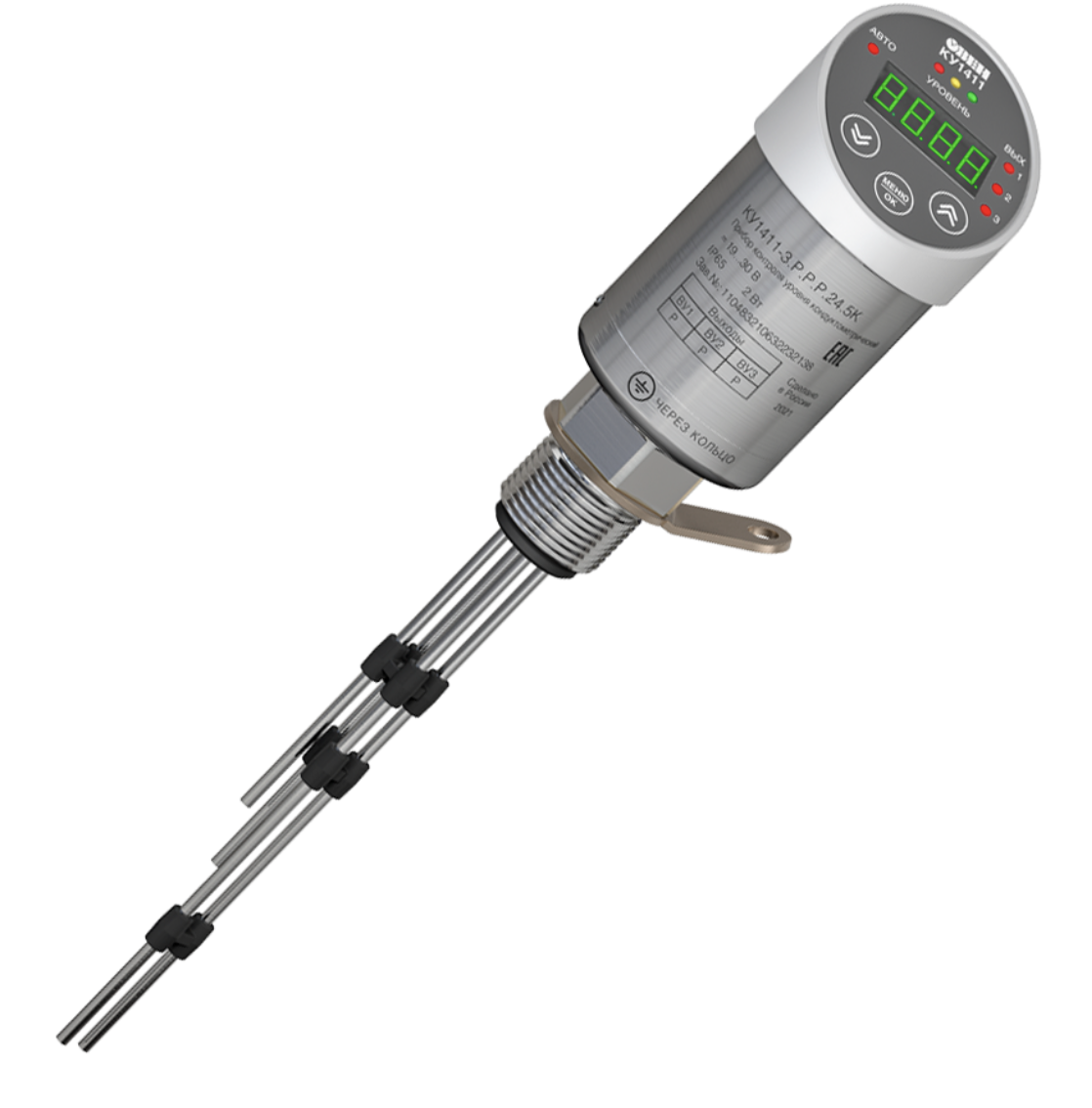

КУ1411 кондуктометрический контроллер уровня

Контроллер ОВЕН КУ1411 обеспечивает контроль уровня токопроводящей жидкости в резервуаре. Прибор имеет встроенные алгоритмы работы и может управлять заполнением, осушением или поддержанием уровня в системах водоподготовки, пищевых производств, фармацевтики и т.д.

Прибор является кондуктометрическим датчиком, включает в себя регулятор для исполнительных механизмов и позволяет настраивать индикацию, может использоваться как светодиодный индикатор.

* Стержень не входит в комплект поставки датчика, он заказывается отдельно.

Основной функционал

• 1-, 2- и 3-канальное исполнение.
• Встроенный кабельный вывод на 2, 5, 10 или 20 метров.
• Два варианта питания: =24 В или ~230 В.
• 3 выхода со следующими управляющими сигналами: токовый И, электромагнитное реле Р, управление твердотельным реле Т.
• Настраиваемая светодиодная индикация.

Преимущества

Универсальность

Специализированные алгоритмы подойдут для 70 % простейших алгоритмов наполнения, осушения или поддержания уровня жидкости в емкостях. Датчик работает со всеми токопроводящими жидкостями, несклонными к налипанию.

Экономичность

Прибор включает в себя датчик, регулятор, индикатор и кабельный вывод. Продукт «4 в 1».




Простота

Не требует программирования и создания документации. Настройка производится с лицевой панели прибора. Ввод в эксплуатацию в течение 30 минут.

Безопасность

Алгоритмом контроллера предусмотрено аварийное положение исполнительных механизмов в случае аварии.


Презентабельность

Лаконичный корпус, выполненный в лучших традициях европейских производителей.



Удобство монтажа

Поворотный корпус обеспечит доступ к параметрам обслуживающему персоналу и упростит установку контроллера. Специальный кабельный вывод исключает неправильность подключения устройства.

×

Содержимое модального окна...

Технические характеристики

• Наименование	Значение
  	КУ1411-Х.Х.Х.Х.24.ХК	КУ1411-Х.Х.Х.Х.230.ХК
  Питание
  Диапазон входного напряжения (номинальное)	19…30 В (24 В) постоянного тока	90…264 В (230 В) переменного тока
  Потребляемая мощность, не более	2 Вт
  Электрическая прочность изоляции относительно ВУ	3000 В
  Вход
  Тип датчика	Кондуктометрический
  Настраиваемые уровни чувствительности	1, 10, 100, 500 кОм
  ВУ
  Количество	Согласно модификации*
  Тип и характеристики	Согласно модификации (см. таблицу Характеристики ВУ)
  Электрическая прочность изоляции	1500 В
  Общие
  Температура контролируемой среды	-40…+55 °С
  Степень защиты (ГОСТ 14254)	IP65
  Габаритные размеры**	(54 × 137 × 80) ± 1 мм
  Масса, не более	0,5 кг
  Средний срок службы	8 лет

  * В настоящем руководстве по эксплуатации примеры представлены для модификации с тремя ВУ.
  ** Без учета подключаемых электродов.

  Характеристики ВУ

  Тип	Характеристика	Значение
  Управление твердотельным реле («Т»)	Выходной ток, не более	0,2 А
  	Выходное напряжение верхнего уровня	4,5…5,2 В
  Электромагнитное реле («Р»)	Номинальное коммутируемое напряжение	⎓24 В/~230 В
  	Коммутируемый ток, не более	1 А при переменном напряжении не более 250 В и cos(φ) = 1 или при постоянном напряжении не более 30 В
  	Ресурс реле, не менее	100 000 переключений
  Токовый выход 4...20 мА («И»)	Тип выхода	Дискретный
  	Напряжение питания	10…30 В
  	Погрешность выходного тока	0,5 % от диапазона
  	Сопротивление нагрузки, не более	50…1000 Ом
  	Гальваническая изоляция, не менее	1000 В

  Условия эксплуатации

  Прибор предназначен для эксплуатации в следующих условиях:

  • температура окружающего воздуха от -40 до +55 °С;

  • верхний предел относительной влажности воздуха: не более 80 % при +25 °С и более низких температурах без конденсации влаги;

  • атмосферное давление от 84 до 106,7 кПа.

Габаритные и присоединительные размеры

Алгоритмы работы КУ1411

• Назначение СигнализацияНаполнениеОсушение Уровень Уровень 1Уровень 2Уровень 3 Показать все алгоритмы

Модификации

•

  КУ1411-Х.Х.Х.Х.Х.ХК

  * Стержень не входит в комплект поставки датчика, он заказывается отдельно.
